MY-UGS-B普通型彩色石英玻璃板液位計適用于透明或較透明介質，如水、液氨、汽油、液化氣、常溫堿液等多種烴、油品溶液的液位測量。
彩色石英板玻璃液位計詳細資料：

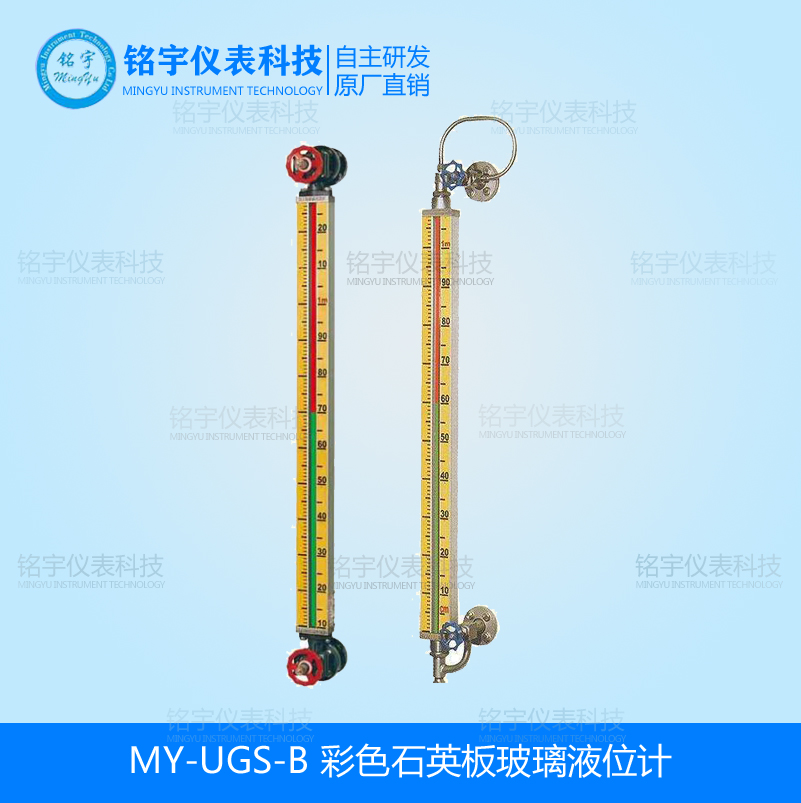

MY-UGS-B彩色石英板玻璃液位計是我公司采用高純度石英管（99.99%Si02）制造的產品。儀表顯示清晰，密封性良能好，耐高溫、高壓、防粘稠，壽命長，沖洗、維護方便，廣泛用于石油、化工、電力、冶金等行業中各種容器及鍋爐的液位檢測指示。
一、適用范圍：
UGS-B普通型石英玻璃板液位計適用于透明或較透明介質，如水、液氨、汽油、液化氣、常溫堿液等多種烴、油品溶液的液位測量。儀表顯示有盲區。
二、工作原理：
儀表通過上下連接法蘭與容器構成連通器，可以直接觀察到容器內介質液位的實際高度。
UGS系列彩色石英板玻璃液位計通過自然光在液體中折射的光學原理，借助濾色紅綠玻璃片，測量時，使液相顯示綠色，氣相顯示紅色，由于液、氣相顯示反差很大，所以指示鮮明清晰。
石英板玻璃液位計技術參數：
1.特制的99.99%SiO2透明石英管，變形點1077℃，軟化點1730℃，抗壓強度1170Kgt/cm2膨脹系數5.5×102，經特殊工藝處理后具有耐高溫、高壓和優良的機械特性。
2.工作壓力：1.6、2.5、6.4、10.0MPa
3.工作溫度：-50～+550℃ PH：≤7（在低溫低速環境下可≤10）
4.測量范圍L：300、500、800、1100、1400、1700、2000、3000mm（測量范圍按中心距而制定）
5.伴熱蒸汽夾套：工作壓力0.6MPa，接管尺寸G1/2″外螺紋
6.法蘭連接尺寸：采用化工部z新實施HG20592-20635-97法蘭標準，法蘭尺寸：DN20、PN2.5
7.用戶采用其他法蘭標準，請說明。
8.該液位計如無特殊說明，一般采用直通型式
9.如采用針型閥（即Ｃ型），鋼球自動風痹壓力：＞0.2MPa
10.重量：10～30Kg
11.顯示高度與測量范圍關系（顯示高度即標尺高度）：
