樹脂流量計詳細資料：

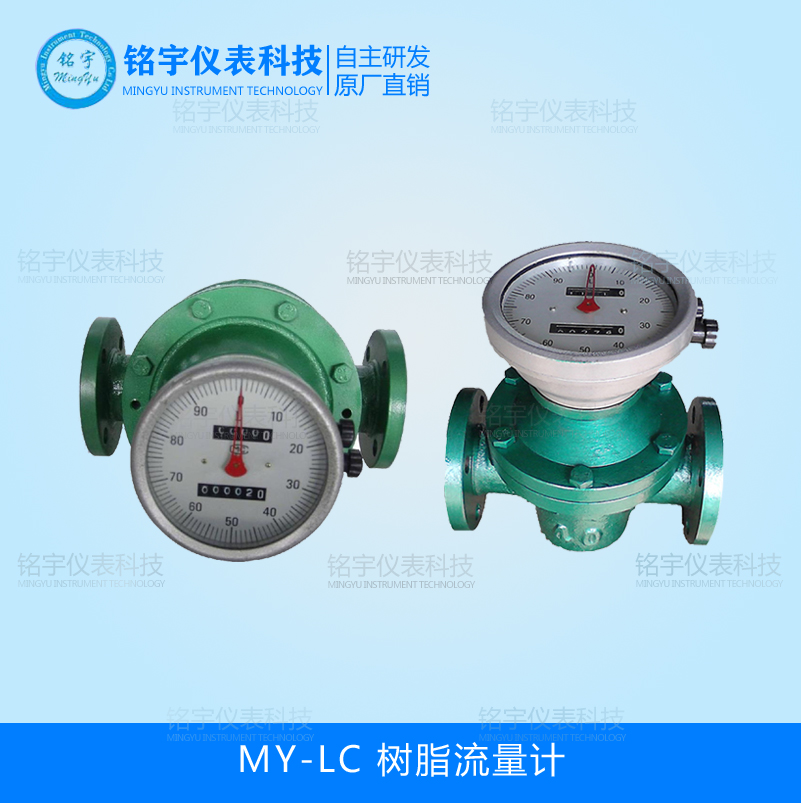

MY-LC樹脂流量計精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體，如果被測液體介質中夾雜有氣體時，也會引起測量誤差。通常樹脂流量計的精度可達0.5級，是一種較為準確的流量計量?jī)x表，但是，如果使用時被測介質的流量過小，樹脂流量計儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。

樹脂流量計在手冊中沒有敘述用戶的不同特點，也未對每一次的技術規格、結構或部件的修改作訂正，因?yàn)橛行┬薷牟粫?huì)對儀器的功能和操作有影響。

 儀器到達之后應及時安裝。對于電池供電的LRT-I 表頭，未使用時應將電源插針置于“OFF”（斷開）位置，以免電池耗電影響電池的使用壽命。如需存放，請注意下列事項：

a)可能的條件下，不打開包裝箱存放。

b)如已打開包裝，或已使用過儀表，請把LRT-I 表頭電源跳線器插在“OFF”位置，并使用原包裝。

存放地點應具備下列條件：

a)防雨防潮

b)機械振動小，避免碰撞沖擊

c)溫度在-30～+60℃。理想溫度在25℃左右。

d)如存放在室外，儀表性能就要受到影響。因此一旦儀表搬運到安裝地點，就要盡快地安裝起來。

1.3 選擇安裝地點應注意的事項

的設計已考慮到了在惡劣環境條件下的情況，但是為長期保持其精確度和穩定性，在選擇安裝地點時必須注意下列事項：

環境溫度:避免安裝在環境溫度變化很大的場所。如果受到設備的熱輻射時，須有隔熱通風的措施。

環境空氣:避免把重油流量計安裝在含有腐蝕性氣體的環境中。如果一定要安裝在這樣的環境中，則必須提供通風措施。

機械振動和沖擊:儀表的結構很堅固，但在選擇安裝場所時應盡量避免機械振動或碰撞沖擊。如果儀表安裝在振動較大的管道上，則管道需加支撐。

其它：儀表的周圍應有充裕的空間，以便安裝和定期檢修。

1.4 限制使用無線電收發機應注意的事項

樹脂流量計原理：

樹脂流量計精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體，如果被測液體介質中夾雜有氣體時，也會引起測量誤差。通常橢圓齒輪流量計的精度可達0.5級，是一種較為準確的流量計量?jī)x表，但是，如果使用時被測介質的流量過小，橢圓齒輪流量計儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。

在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。常用于管道中液體流量連續或間斷測量和控制的儀表。它具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等優點。適用于原油、化工、化纖、交通、商貿、食品、醫藥衛生、科研工業中流量的計量。橢圓齒輪流量計可現場指示累積流量、瞬時流量，單次流量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號。

樹脂流量計

廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對：柴油、汽油、石油、原油、潤滑油、液壓油、重油、等高粘度油品液體、和具有腐蝕性液體介質的測量。

樹脂流量計性能參數

連接方式: 法蘭連接:DN10～DN200

安裝方式: 水平、垂直

精度等級: 普通型0.5級，高精度0.2級

耐壓: 普通型1.6MPa,高壓型3.2MPa

耐溫度: 普通型＜120℃，高壓型＜200℃

制作材質: 鑄鐵、鑄鋼、不銹鋼等

轉動部件: 鋁合金、不銹鋼等

可以選裝油品過濾器

樹脂流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。柴油流量計是計量流經管道內液體流量總和的容積式流量計,該流量計具有測量精度高,受液體粘度影響小,表前不需要安裝直管段,。

表頭顯示：	指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出
儀表型號：	LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示
測量介質：	液體、各種油品
口徑規格：	10---200
流量測量范圍：	0.04-340 m3/h
測量精度：	0.5級 0.2級
被測介質溫度：	-20℃-100℃ ，+200℃
工作壓力：	1.6MPa 2.5MPa 6.4MPa
輸出信號：	脈沖、4--20mA、RS485
通訊類型：	RS485
電源：	DC12V ---DC24V
安裝方式：	法蘭連接、螺紋連接
防爆等級：	ExiaIIBT4
防護等級：	IP65

按照要求正確安裝后的流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量?jī)x表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的流量計對小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。

其次，使用機油流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，流量計在儀表所規定的使用溫度范圍內使用。

樹脂流量計故障的檢查及排除:

現象	原因	措施	備注
齒輪不轉動	1.安裝時有雜質落入表內，卡住橢圓齒輪。	拆洗洗滌后重新安裝，按橢圓齒輪所標的記號安放	新表易發生，按所標記號安放橢圓齒輪
	2. 被測液體不清，過濾器為雜質塞滿	洗滌過濾器，清除雜質
	3.被測液體壓力過小	加壓力
2.橢圓齒輪轉動但指針不動	1.傳動輪系卡住	清除雜質，并添加潤滑油
	2.齒輪卯合松動	重新卯緊齒輪
3.指針回轉時有抖動現象	1.流量過大，超過規定值	調整流量至規定值
4.橢圓齒輪轉動時有不正常的噪音	1. 流量過大，超過規定值	調整流量至規定值
5.指針反轉，字輪反向	1.液體流動方向與表殼所標的箭頭方向相反	拆卸，按所標的方向安裝
6.誤差過大，負差	1.流量過小	換較小口徑流量表
	2.旁路泄漏	檢查旁路，防止泄漏
	3.使用年限過久，橢圓齒輪磨損較多	按誤差變化值調整齒輪
7. 誤差過大，正差	1.液體內含有氣體	表前增裝氣體分離器及防止法蘭連接處滲漏。
	2.儀表檢查修后字輪的轉位不在指針處于“0"的位置，引起誤讀	校正字輪位時指針的位置	向生產商配購調整齒輪，或送廠修理
	3.液體的黏度與校驗液體黏度相差過多	按誤差變化值，換調齒輪	向生產商配購調整齒輪
