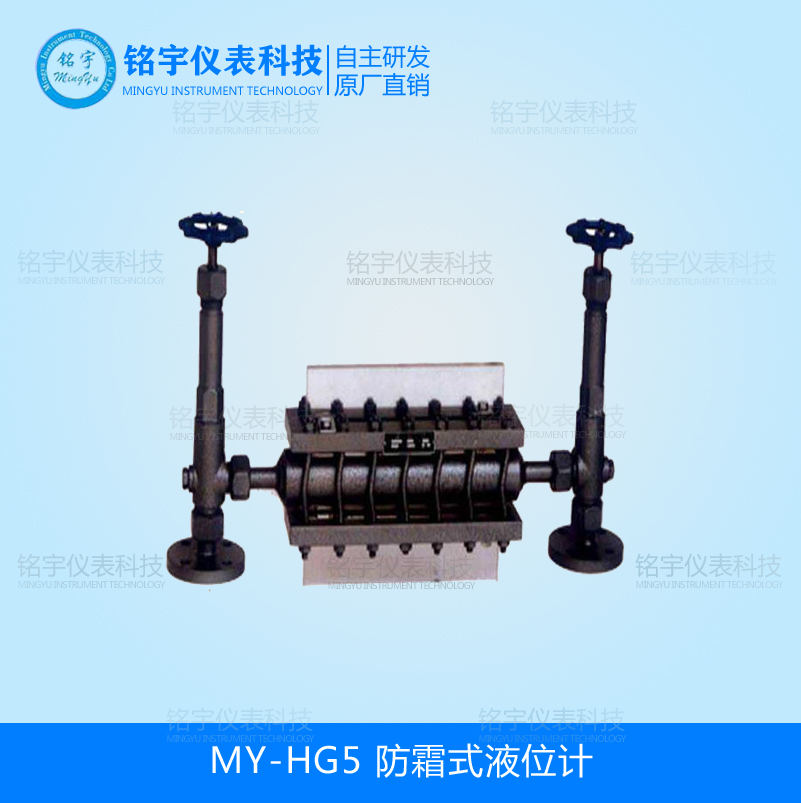

MY-HG5防霜式液位計是按原化工部HG5-1422-81標準生產的。是用于化工、石油等工業低溫設備的液位指示本液位計裝有防霜翅片，從而可以透過防霜翅片清晰地觀察到本體中的液位。
防霜式液位計產品詳情：
在液位測量中，低溫（0℃以下）介質使容器表面結露、結霜，以致霜層復蓋容器表面。防霜型液位計在本體上裝上有機玻璃翅片，通過翅片讀得容器內介質的實際位置，解決了一般液位計不能測量低溫介質的問題。
在儀表兩端針型閥內裝有安全鋼球，當玻璃板因意外損壞時，鋼球能在容器內介質壓力下，自動關閉流體通道，起到自動密封的作用。本標準適用于化工、石油工業低溫設備液位指示裝置，公稱壓力2.5、4.0、6.4MPa，使用溫度（指介質溫度）為-160℃～0℃。
工作原理和結構特點
根據通器原理，將容器內介質液位引至外部玻璃板液面計；透過透明玻璃板讀得容器內液位的實際高度。
本產品也可制成無光源雙色顯示，就是利用自然光源折、反射特性，經濾色玻璃，形成氣紅液黑顯示。
閥桿密封填料采用柔性石墨壓環，該填料密封性能好，耐高溫、耐腐蝕。在儀表上，下閥內裝有鋼球，當玻璃板意外損壞時，鋼球在容器內介質的壓力作用下，自動關閉流通道，防止介質大量外溢。
主要技術參數
公稱壓力：≤1.6Mpa
工作溫度：-20℃～200℃
公稱長度（中心距）：500～2000mm
法蘭通徑DNmm：20、25
密封面型式：RF、M
排污閥接口：M20×1.5
伴熱夾套壓力：≤0.6Mpa
伴熱夾套接口：G1/2”外螺紋
鋼球自封壓力：0.3Mpa
