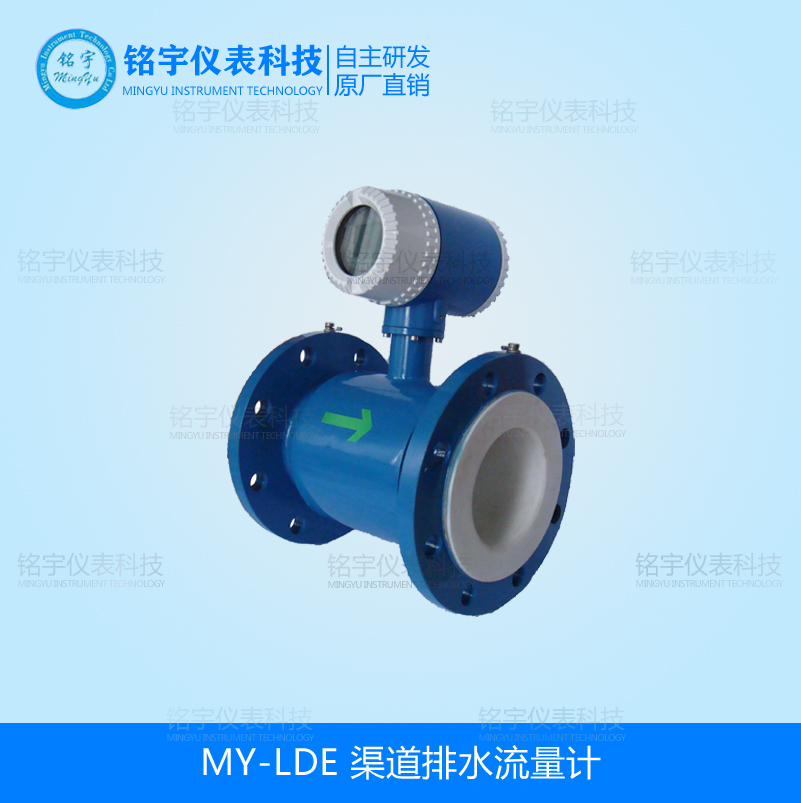

MY-LDE渠道排水流量計是我公司采用國內外研制、開發的全智能型，與老式模擬的或非智能的電磁流量計有非常大的區別，尤其在測量精度、可靠性、穩定性、使用功能和使用壽命等方面。
渠道排水流量計產品詳情：
MY-LDE是我公司采用國內外z新技術研制、開發的全智能型，與老式模擬的或非智能的電磁流量計有非常大的區別，尤其在測量精度、可靠性、穩定性、使用功能和使用壽命等方面。精度、高可靠性和使用壽命長的流量?jī)x表，所以在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究，我們還自行設計了一套國內目前的。
特別設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他電磁流量計英文菜單所帶來的不便。另外我們*設計4-6多電結構，進一步保證了測量精度并且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。
產品特點：
轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分離型電磁流量計測量自來水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的導電流體的流量測量。
●轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠.
●不受流體密度、粘度、溫度、壓力和電導率變化的影響.
●流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電
流、脈沖、數字通訊、HART；
●轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；
●系列公稱通徑DN3～DN10000。傳感器襯里和電材料有多種選擇；
●轉換器可與傳感器組成一體型或分離型；
●測量管內流動部件，無壓損，直管段要求較低；
●轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1502：1.
主要技術數據：
整機和傳感器技術數據
|
執行標準 |
JB／T 9248—1999 |
||||
|
公稱通徑 |
15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,450,500,600,700,800,900,1000, 1200,1400,1600,1800,2000,2200,2400,2600,2800,3000,4000,5000,8000,10000 |
||||
|
z高流速 |
15m／s |
||||
|
精確度 |
DNl5～DN600 |
示值的：±0.29％(流速≥1m／s)；±3mm／s(流速<0.95m／s) |
|||
|
DN700—DN3000 |
示值的±0.49％(流速≥0.79m／S)；±4mm／s(流速<0.79m／S) |
||||
|
流體電導率 |
≥5uS／cm |
||||
|
公稱壓力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
|
DNl5～DN150 |
DNl5～DN600 |
DN200～DN1000 |
DN700～DN3000 |
特殊訂貨 |
|
|
環境溫度 |
傳感器 |
—25℃—十60℃ |
|||
|
轉換器及一體型 |
—10℃—十60℃ |
||||
|
襯里材料 |
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA |
||||
|
z高流體溫度 |
—體型 |
70℃ |
|||
|
分離型 |
聚氯丁橡膠襯里 |
80℃；120℃(訂貨時注明) |
|||
|
聚氨酯襯里 |
80℃ |
||||
|
聚四氟乙烯襯里 |
100℃；150℃(訂貨時注明) |
||||
|
聚全氟乙丙烯(F46) |
|||||
|
加網PFA |
|||||
|
信號電和接地電材料 |
不銹鋼0Crl8Nil2M02Ti,哈氏合金C,哈氏合金B(yǎng),鈦,鉭,鉑,銥合金,不銹鋼涂覆碳化鎢 |
||||
|
電刀機構 |
DN300—DN10000 |
||||
|
連接法蘭材料 |
碳鋼 |
||||
|
接地法蘭材料 |
不銹鋼1Crl8Ni9Ti |
||||
|
進口保護法蘭材料 |
DN65—DNl50 |
不銹鋼1Crl8Ni9Ti |
|||
|
DN200～DNl600 |
碳鋼十不銹鋼1Crl8Ni9Ti |
||||
|
外殼防護 |
DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 |
IP65或IP68 |
|||
|
其他傳感器、——體型流量計和分離型轉換器 |
IP65 |
||||
|
間距(分離型) |
轉換器距離傳感器一般不超過100m |
||||
轉換器技術數據
|
電源 |
交流 |
85—265V，45—400Hz |
|||||
|
直流 |
11—40V |
||||||
|
操作鍵和顯示 |
按鍵式 |
|
|||||
|
磁鍵式 |
|
||||||
|
內部積算器 |
正向總量、反向總量及差值總量。 |
||||||
|
輸出信號 |
單向模擬輸出 |
|
|||||
|
雙向模擬輸出 |
下限限制為。或4mA，其他同單向模擬輸出。 |
||||||
|
雙向脈沖輸出 |
|
||||||
|
雙路報警輸出 |
|
||||||
|
數字通訊 |
|
RS232，RS485，HART |
|||||
襯里的選擇
|
襯里材料 |
主要性能 |
z高介質溫度 |
適用范圍 |
|
|
—體型 |
分離型 |
|
||
|
聚四氟乙烯（F4) |
是化學性能z穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐氟化氯、高溫氟化氯、高流速液氟、液氧、自氧的腐蝕。 |
70℃ |
100℃ 150℃ (需特殊訂貨) |
1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。 |
|
聚全氟乙丙烯（F46) |
同F(xiàn)4，耐磨性、抗負壓能力高于F4。 |
同上 |
|
|
|
聚氟合乙烯（Fs) |
適用溫度上限較聚四氟乙烯低，但成本也較低。 |
80℃ |
|
|
|
聚氯丁橡膠 |
1、有的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 |
80℃ 120℃ (需特殊訂貨) |
水、污水、弱磨損性的泥漿礦漿。 |
|
|
聚氨酯橡膠 |
1、耐磨性能。 2、耐腐蝕性能較差。 |
80℃ |
中性強磨損的礦漿、煤漿、泥漿 |
|
進口保護法蘭和接地法蘭(或接地環)的選擇
|
法蘭種類 |
適 用 范 圍 |
|
接地法蘭(或接地環) |
適用于非導體管道，如塑料管道，但有接地電的傳感器不需要。 |
|
進口保護法蘭 |
當介質有強磨損性時選用。 |
電的選擇
|
電材料 |
耐蝕及耐磨性能 |
|
不銹鋼0Crl8Nil2M02Ti |
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
|
哈氏合金B(yǎng) |
對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
|
哈氏合金C |
能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 |
|
鈦 |
能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時，則腐蝕大為降低。 |
|
鉭 |
具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。 |
|
鉑／鈦合金 |
幾乎能耐——切化學介質，但不適用于王水和銨鹽。 |
|
不銹鋼涂覆碳化鎢 |
用于無腐蝕性，強磨損性的介質。 |
|
注: 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 |
|
儀表選型
量程范圍確認
一般工業用江蘇被測介質流速以2～4m/s為宜，在特殊情況下，z低流速應不小于0.2m/s，z高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
的量程Q應大于預計的z大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。

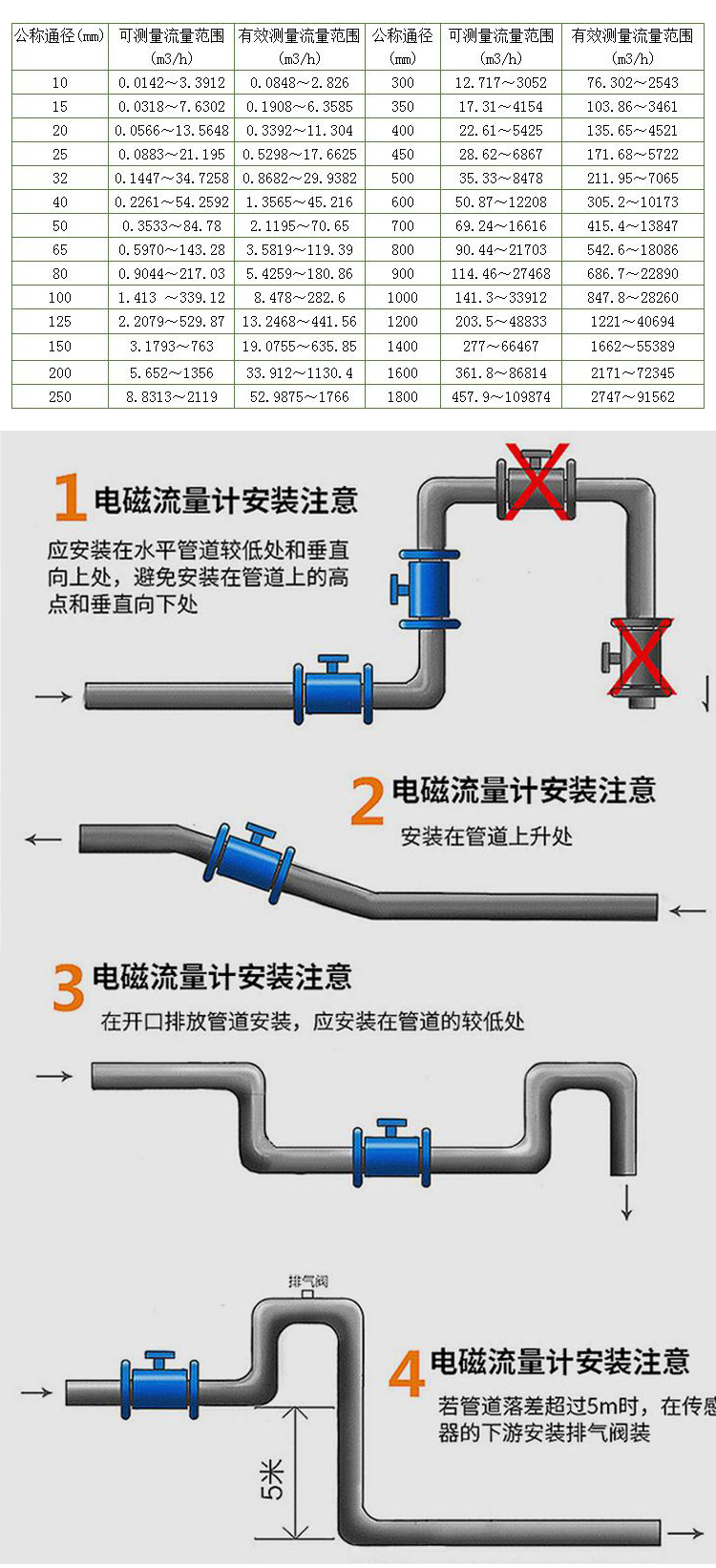

參考流量范圍
|
口徑mm |
流量范圍m3/h |
口徑mm |
流量范圍m3/h |
|
φ15 |
0.060~6.360 |
φ450 |
57.230～5722.650 |
|
φ20 |
0.110～11.30 |
φ500 |
70.650～7065.000 |
|
φ25 |
0.180～17.660 |
φ600 |
101.7400～10173.60 |
|
φ40 |
0.450～45.220 |
φ700 |
138.470～13847.40 |
|
φ50 |
0.710～70.650 |
φ800 |
180.860～18086.40 |
|
φ65 |
1.190～119.40 |
φ900 |
228.910～22890.60 |
|
φ80 |
1.810～180.860 |
φ1000 |
406.940～40694 .40 |
|
φ100 |
2.830～282.600 |
φ1200 |
553.900～55389.60 |
|
φ150 |
6.360～635.850 |
φ1600 |
723.460～72345.60 |
|
φ200 |
11.30～1130.40 |
φ1800 |
915.620～91562.40 |
|
φ250 |
17.660～176.25.0 |
φ2000 |
1130.4～113040.000 |
|
φ300 |
25.430～2543.400 |
φ2200 |
1367.78～136778.40 |
|
φ350 |
34.620～3461.850 |
φ2400 |
1627.78～162777.60 |
|
φ400 |
45.220～4521.60 |
φ2600 |
1910.38～191037.60 |
選型譜
|
型號 |
口徑 |
|
|||||||
|
MYLDE |
3~10000 |
||||||||
|
|
|
代號 |
安裝形式 |
|
|||||
|
Y |
一體式 |
||||||||
|
F |
分體式 |
||||||||
|
|
代號 |
轉換器型號 |
|||||||
|
ZA |
圓形 |
||||||||
|
ZB |
方形 |
||||||||
|
|
代號 |
輸出信號 |
|||||||
|
I.4 |
4~20mA |
||||||||
|
f |
頻率 1KHz |
||||||||
|
Rs |
串行通訊（485） |
||||||||
|
C |
控制輸出 |
||||||||
|
|
代號 |
防爆要求 |
|||||||
|
N |
無防爆 |
||||||||
|
EX |
防爆（僅適用于分體式） |
||||||||
|
|
代號 |
介質溫度 |
|||||||
|
T1 |
≤65℃ |
||||||||
|
T2 |
≤120℃ |
||||||||
|
T3 |
≤180℃(僅適用于分體式) |
||||||||
|
|
代號 |
內襯材質 |
|||||||
|
NE |
氯丁橡膠(≤65℃) |
||||||||
|
PTFE |
聚四氟乙烯(≤189℃) |
||||||||
|
PVC |
聚氯乙烯(≤70℃) |
||||||||
|
|
代號 |
電材質 |
|||||||
|
316L |
不銹鋼 |
||||||||
|
HC |
哈氏合金C |
||||||||
|
HB |
哈氏合金B(yǎng) |
||||||||
|
Ti |
鈦 |
||||||||
|
Ta |
鉭 |
||||||||
