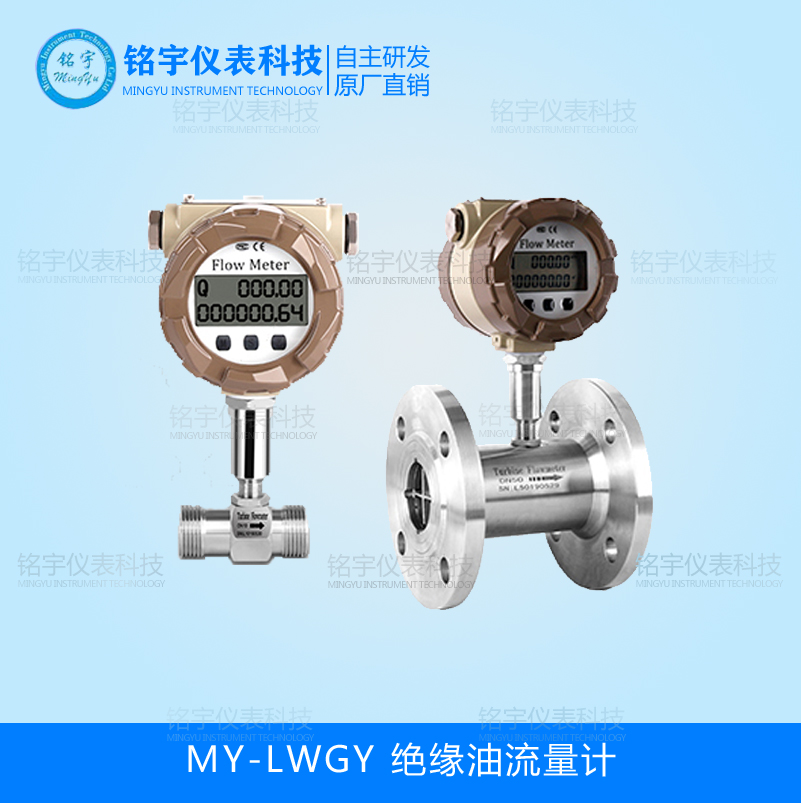

MY-LWGY絕緣油流量計是吸取了國內外流量儀表技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計。
絕緣油流量計詳細資料：
MY-LWGY是吸取了國內外流量儀表技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計。
廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行A定量控制、超量報警等，是流量計量和節能的理想儀表。
該類絕緣油流量產品本身具備現場顯示功能，也可將流量信號以脈沖的形式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
二、產品特點：
1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到的精確度，在貿易結算中是優先選用的流量計；
3.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4.可獲得很高的頻率信號（3-4kHz），信號分辨力強；
5.范圍度寬，中大口徑可達1:20，小口徑為1:10；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
三、分類：
1．按儀表功能分類，MY-LWGY系列 渦輪流量計可分為2大類，即：
■渦輪流量傳感器/變送器
■智能一體化渦輪流量計
2．功能說明
絕緣油流量傳感器/變送器
該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
該類渦輪流量產品均分為基本型和防爆型（ExdIIBT6）兩種，外形如圖
按照不同的輸出信號，該類產品可分為MY-LWGY-N型和MY-LWGY-A型
MY-LWGY-N型傳感器：12～24VDC供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米；
MY-LWGY-A型變送器：24VDC供電，二線制4-20mA 輸出，信號傳輸距離≤1000。
采用的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
四、基本參數與技術性能
1.技術性能：表1
|
|
4、6、10、15、20、25、32、40采用螺紋連接 |
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 |
|
|
精度等級 |
±1%R、±0.5%R |
|
量程比 |
1:10；1:15；1:20 |
|
儀表材質 |
304不銹鋼、316（L）不銹鋼等 |
|
被測介質溫度（℃） |
-20～＋120℃ |
|
環境條件 |
溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa |
|
輸出信號 |
脈沖頻率信號，低電平≤0.8V 高電平≥8V |
|
供電電源 |
+12VDC 、+24VDC（可選） |
|
信號傳輸線 |
STVPV3×0.3（三線制） |
|
傳輸距離 |
≤1000m |
|
信號線接口 |
豪斯曼接頭 |
|
防爆等級 |
非防爆產品 |
|
防護等級 |
IP65 |
2.測量范圍及工作壓力：表2
|
（mm） |
正常流量范圍 （m³/h） |
擴展流量范圍 （m³/h） |
常規耐受壓力 （MPa） |
特制耐壓等級(MPa) (法蘭連接方式) |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
6.3 |
12、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
6.3 |
12、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
6.3 |
12、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
6.3、2.5(法蘭) |
4.0、6.3、12、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
6.3、2.5(法蘭) |
4.0、6.3、12、16、25 |
|
DN 25 |
1～10 |
0.5～10 |
6.3、2.5(法蘭) |
4.0、6.3、12、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
6.3、2.5(法蘭) |
4.0、6.3、12、16、25 |
|
DN 40 |
2～20 |
1～20 |
6.3、2.5(法蘭) |
4.0、6.3、12、16、25 |
|
DN 50 |
4～40 |
2～40 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 65 |
7～70 |
4～70 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 80 |
10～100 |
5～100 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 100 |
20～200 |
10～200 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 125 |
25～250 |
13～250 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 150 |
30～300 |
15～300 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 2, 00 |
80～800 |
40～800 |
1.6 |
2.5、4.0、6.3、12、16 |
表3
|
|
說 明 |
|||||||
|
— |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公 |
4 |
|
|
|
|
|
|
4mm，標準量程0.04～0.25m³/h，寬量程為0.04～0.4m³/h |
|
6 |
6mm，標準量程0.1～0.6m³/h，寬量輪為0.06～0.6m³/h |
|||||||
|
10 |
10mm，標準量程0.2～1.2m³/h，寬量程為0.15～1.5m³/h |
|||||||
|
15 |
15mm，標準量程0.6～6m³/h寬量程為0.4～8m³/h |
|||||||
|
20 |
20mm，標準量程0.8～8m³/h，寬量程為0.4～8m³/h |
|||||||
|
25 |
25mm，標準量程1～10m³/h，寬量程為0.5～10m³/h |
|||||||
|
32 |
32mm，標準量程1.5～15m³/h，寬量程為0.8～15m³/h |
|||||||
|
40 |
40mm，標準量程2～20m³/h，寬量程為1～20m³/h |
|||||||
|
50 |
50mm，標準量程4～40m³/h，寬量程為2～40m³/h |
|||||||
|
65 |
65mm，標準量程7～70m³/h，寬量程為4～70m³/h |
|||||||
|
80 |
80mm，標準量程10～100m³/h，寬量程為5～100m³/h |
|||||||
|
100 |
100mm，標準量程20～200m³/h，寬量程為10～200m³/h |
|||||||
|
125 |
125mm，標準量程25～250m³/h，寬量程為13～250m³/h |
|||||||
|
150 |
150mm，標準量程30～300m³/h，寬量程為15～300m³/h |
|||||||
|
200 |
200mm，標準量程80～800m³/h，寬量程為40～800m³/h |
|||||||
|
類型 |
N |
+12V供電，脈沖輸出，高電平≥8V低電平≤0.8V |
||||||
|
精度等級 |
05 |
精度0.5級 |
||||||
|
10 |
精度1.0級 |
|||||||
|
渦輪 |
W |
寬量程渦輪 |
||||||
|
S |
標準渦輪 |
|||||||
|
材質 |
S |
304不銹鋼 |
||||||
|
L |
316（L）不銹鋼 |
|||||||
|
防爆 |
N |
無標記，為非防爆型 |
||||||
|
壓力等級 |
N |
常規 （參照表2） |
||||||
|
H（x） |
高壓 （參照表2） |
|||||||
流量計安裝圖示及現場標定圖：
