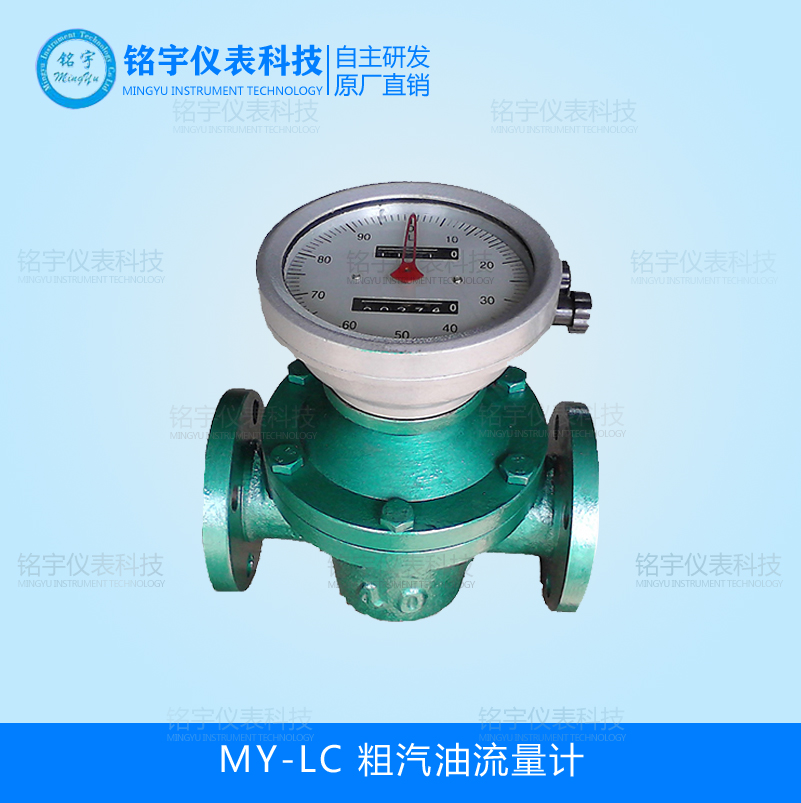

MY-LC粗汽油流量計精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體，如果被測液體介質中夾雜有氣體時，也會引起測量誤差。通常橢圓齒輪流量計的精度可達0.5級，是一種較為準確的流量計量儀表，但是，如果使用時被測介質的流量過小，橢圓齒輪流量計儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。
粗汽油流量計詳細資料：
MY-LC粗汽油流量計精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體，如果被測液體介質中夾雜有氣體時，也會引起測量誤差。通常橢圓齒輪流量計的精度可達0.5級，是一種較為準確的流量計量儀表，但是，如果使用時被測介質的流量過小，MY-LC粗汽油流量計儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。橢圓齒輪流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對：柴油、汽油、石油、原油、潤滑油、液壓油、重油、等高粘度油品液體、和具有腐蝕性液體介質的測量。
粗汽油流量計測量范圍及工作壓力
|
型號 |
鑄鐵 |
鑄鋼 |
不銹鋼 |
||||
|
公稱壓力 Mpa |
1.0 1.6 |
2.5 4.0 6.4 |
1.0 1.6 |
||||
|
被測液體粘度 |
2 — 200 mPa.s |
||||||
|
被測液體溫度 |
-20℃～+100℃ |
||||||
|
流 量 范 圍 m³h |
|||||||
|
型號 精度等級 |
鑄鐵 |
鑄鋼 |
不銹鋼 |
||||
|
公稱口徑（DNmm |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
|
|
10 |
0.04～0.4 |
0.1～0.4 |
0.04～0.4 |
0.1～0.4 |
0.1～0.5 |
0.1～0.5 |
|
|
15 |
0.25～1.5 |
0.3～1.5 |
0.25～1.5 |
0.3～1.5 |
0.3～1.5 |
0.3～1.5 |
|
|
20 |
0.5～3 |
0.6～3 |
0.5～3 |
0.6～3 |
0.6～3 |
0.6～3 |
|
|
25 |
1～6 |
1.2～6 |
1～6 |
1.2～6 |
1.2～6 |
1.2～6 |
|
|
40 |
2.5～15 |
3～15 |
2.5～15 |
3～15 |
3～15 |
3～15 |
|
|
50 |
4～24 |
4.8～24 |
4～24 |
4.8～24 |
4.8～24 |
4.8～24 |
|
|
65 |
5～40 |
8～40 |
5～40 |
8～40 |
8～40 |
8～40 |
|
|
80 |
10～60 |
12～60 |
10～60 |
12～60 |
12～60 |
12～60 |
|
|
100 |
16～100 |
20～100 |
16～100 |
20～100 |
20～100 |
20～100 |
|
|
150 |
32～190 |
38～190 |
32～190 |
38～190 |
38～190 |
38～190 |
|
|
200 |
34～340 |
68～340 |
34～340 |
68～340 |
68～340 |
68～340 |
|

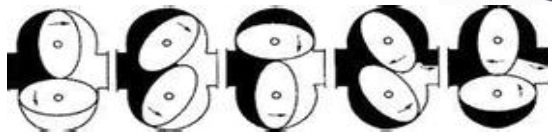

粗汽油流量計測量原理圖示：
粗汽油流量計精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體，如果被測液體介質中夾雜有氣體時，也會引起測量誤差。通常橢圓齒輪流量計的精度可達0.5級，是一種較為準確的流量計量儀表，但是，如果使用時被測介質的流量過小，橢圓齒輪流量計儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。
在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。常用于管道中液體流量連續或間斷測量和控制的儀表。它具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等優點。適用于原油、化工、化纖、交通、商貿、食品、醫藥衛生、科研工業中流量的計量。橢圓齒輪流量計可現場指示累積流量、瞬時流量，單次流量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號。
粗汽油流量計技術參數
連接方式: 法蘭連接，螺紋式鏈接:DN10～DN200
安裝方式: 水平、垂直。
口徑系列: DN10，15，20，25，40，50，80，100
壓力損失: ≤0.1MPa
精度等級: 0.5級
介質壓力: 普通型1.6MPa,高壓型3.2MPa
粘度范圍: 普通型:0.6～200mpa.s,高粘度200～1000mpa.s
介質溫度: 普通型＜120℃，高壓型＜200℃
表體材質: 鑄鐵、鑄鋼、不銹鋼，銅等
轉動部件: 鋁鎂合金、不銹鋼等
使用介質溫度： -20℃ ~ 100℃，在高溫調整加散熱筒情況下，可達200℃，此時流量范圍中z大流量為原流量計z大流量的90%,z小流量為原流量計z小流量的120%。
粗汽油流量計
|
基本誤差限（%） |
±0.5 |
||||
|
公稱壓力（MPa） |
1.6 |
||||
|
工作溫度（℃） |
-30-＋160 |
||||
|
液體粘度（mPa﹒s） |
0.6-200 |
||||
|
型 號
|
公稱通徑
|
流量范圍（m2/ h） |
|||
|
石油產品粘度（mPa﹒s） |
化學液體粘度（m2/ h） |
||||
|
0.6-2 |
2-8 |
8-200 |
0.6-200 |
||
|
10 |
10 |
0.15-0.4 |
0.08-0.4 |
0.04-0.4 |
0.1-0.4 |
|
15 |
15 |
0.38-1.5 |
0.25-1.5 |
0.15-1.5 |
0.3-1.5 |
|
20 |
20 |
0.75-3 |
0.4-3 |
0.3-3 |
0.6-3 |
|
25 |
25 |
1.5-6 |
0.8-6 |
0.6-6 |
1.2-6 |
|
40 |
40 |
3-15 |
2-15 |
1.5-15 |
2.4-12 |
|
50 |
50 |
4.8-24 |
3.2-24 |
2.4-24 |
3.8-19 |
|
80 |
80 |
12-60 |
8-60 |
6-60 |
10-50 |
|
100 |
100 |
20-100 |
13-100 |
10-100 |
16-80 |
系列粗汽油流量計外形尺寸表（鑄鐵、不銹鋼）
單位：mm
|
型號 |
公稱通徑Dg |
總長L |
總寬H |
總高B |
中心高A |
法蘭D |
法蘭孔D1 |
螺栓 |
|
15 |
15 |
180 |
124 |
205 |
158 |
95 |
65 |
|
|
20 |
20 |
180 |
124 |
225 |
168 |
|
|
|
|
25 |
25 |
245 |
184 |
240 |
171 |
115 |
85 |
4-φ14 |
|
40 |
40 |
250 |
184 |
270 |
187 |
145 |
110 |
4-φ18 |
|
50 |
50 |
340 |
255 |
305 |
210 |
160 |
125 |
4-φ18 |
|
80 |
80 |
420 |
310 |
390 |
260 |
195 |
160 |
8-φ18 |
|
100 |
100 |
440 |
330 |
440 |
280 |
215 |
180 |
8-φ18 |
系列粗汽油流量計尺寸表(鑄鋼)
單位：mm
|
型 號 |
公稱通徑Dg |
總長L |
總寬H |
總高B |
中心高A |
法蘭D |
法蘭孔D1 |
螺栓孔n-φ |
|
15 |
15 |
200 |
138 |
220 |
160 |
105 |
75 |
4-φ14 |
|
20 |
20 |
250 |
164 |
232 |
180 |
125 |
90 |
4-φ18 |
|
25 |
25 |
300 |
202 |
252 |
185 |
135 |
100 |
4-φ18 |
|
40 |
40 |
300 |
202 |
293 |
208 |
165 |
125 |
4-φ23 |
|
50 |
50 |
384 |
262 |
394 |
312 |
175 |
135 |
4-φ23 |
|
80 |
80 |
450 |
337 |
452 |
332 |
210 |
170 |
8-φ23 |
|
100 |
100 |
555 |
442 |
478 |
370 |
250 |
200 |
8-φ25
|
