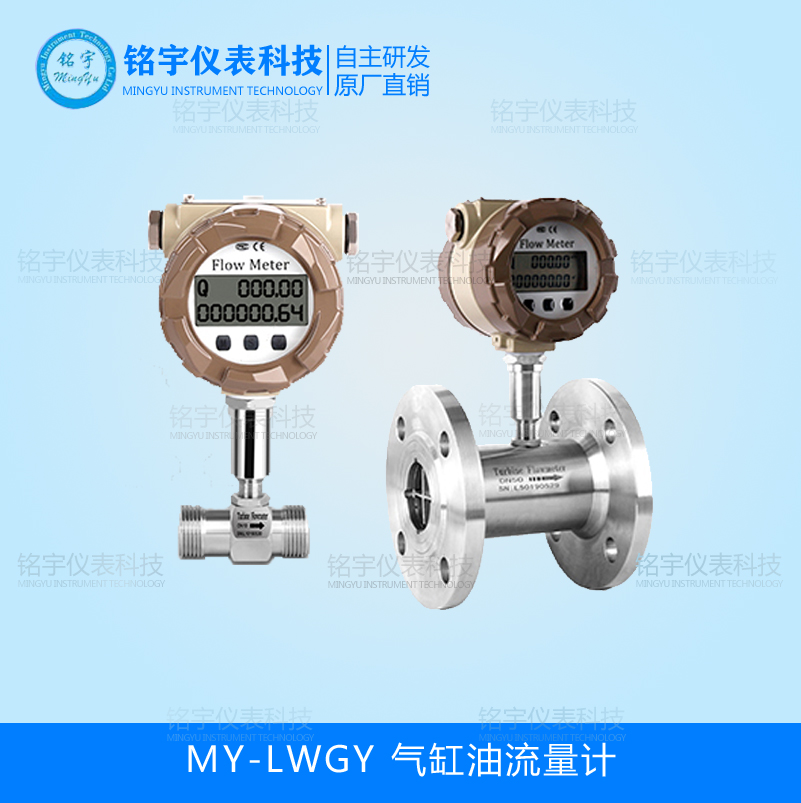

MY-LWGY氣缸油流量計，當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉。其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值，檢測線圈中的磁通隨即發生周期性的變化，產生周期性的感應電勢，即電脈沖信號，經過放大器放大后，送至顯示儀表。
氣缸油流量計詳細資料：
MY-LWGY氣缸油流量計，當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉。其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值，檢測線圈中的磁通隨即發生周期性的變化，產生周期性的感應電勢，即電脈沖信號，經過放大器放大后，送至顯示儀表。
氣缸油流量計的流量方程可分為兩種：實用流量方程和理論流量方程。
qv=f/k 公式1
qm=qvp 公式2
式中qv、qm分別為體積流量m3/h、質量流量kg/h
f為流量計輸出的頻率信號Hz
k為流量計的流量系數流量計的儀表系數與流量(或管道雷諾數)的關系曲線如圖2所示。由圖可見，儀表系數可分為二段，即線性段和非線性段。線性段約為其工作段的三分之二，其特性與傳感器結構尺寸及流體枯性有關。在非線性段，特性受軸承摩擦力，流體粘性阻力影響較大。當流量低于傳感器流量下，儀表系數隨著流量迅速變化。壓力損失與流量近似為平方關系。當流量超過流量上要注意防止空穴現象。結構相似的IUF特性曲線的形狀是相似的，它僅在系統誤差水平方面有所不同。
傳感器的儀表系數由流量校驗裝置校驗得出，它不問傳感器內部流體的流動機理，把傳感器作為一個黑匣子，根據輸人(流量)和輸出(頻率脈沖信號)確定其轉換系數，它便于實際應用。但要注意，此轉換系數(儀表系數)是有條件的，其校驗條件是參考條件，如果使用時偏離此條件系數將發生變化，變化的情況視傳感器類型，管道安裝條件和流體物性參數的情況而定。
(2)理論流方程
根據動量矩定理可以列出葉輪的運動方程
當葉輪以恒速旋轉時
0，則M1=M2+M3+M4。論分析與實驗驗
證可得n=Aqv+B-
公式4
n：葉輪轉速
qv：體積流量
A：與流體物性（密度、粘度等），葉輪結構參數（葉片傾角、葉輪直徑、流道截面積等）有關的系數
B：與葉片頂隙，流體流速分布有關的系數
C：與摩擦力矩有關的系數
國內外學者提出許多理論流量方程，它們適用于各種傳感器結構及流體工作條件。至今渦輪儀表特性的水動力學特性仍舊不很清楚，它與流體物性及流動特性有復雜的關系。比如當流場有旋渦和非對稱速度分布時水動力學特性就非常復雜。不能用理論推導儀表系數，儀表系數仍需由實驗校驗確定。但是理論流量方程有巨大的實用意義，它可用于指導傳感器結構參數設計及現場使用條件變化時儀表系數變化規律的預測和估算。
MY-LWGY氣缸油流量計是銘宇自控的主打產品，此類流量計為葉輪式流量（流速）計的主要品種，葉輪式流量計還有風速計、水表等。TUF由傳感器和轉換顯示儀組成，傳感器采用多葉片的轉子感受流體的平均流速，從而推導流量或總量。轉子的轉速（或轉數）可用機械、磁感應、光電方式檢測并由讀出裝置進行顯示和傳送記錄。據稱美國早在1886年即發布過個TUF，1914年的認為TUF的流量與頻率有關。美國的臺TUF是在1938年開發的，它用在飛機上燃油的流量測量，只是至少二戰后因噴氣發動機和液體噴氣燃料急需一種高精度、快速響應的流量計才使它獲得真正的工業應用。如今，它已在石油、化工、科研、國防、計量各部分中獲得廣泛應用。
氣缸油流量計中TUF、容積式流量計和科氏質量流量計是三類重復性、精確度佳的產品，而TUF又有自己的特點，如結構簡單、加工零件少、重量輕、維修方便、流通能力大和可適應高參數等，是其他兩類流量計是難以達到的。
MY-LWGY系列氣缸油流量計是吸取了國外流量儀表技術經過優化設計，具有結構簡單、輕巧、精度高、重復性好、反應靈敏，安裝維護使用方便等特點的新一代氣缸油流量計，廣泛用于測量密封管道與不銹鋼1Cr18Ni9Ti、2CrI3及剛玉AL2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若用分體式的還可以進行定量控制、超量報警，免去安裝二次顯示儀表，是流量和節能的理想儀表。
氣缸油流量計使用注意事項
投入運行的啟閉順序
未裝旁路管的流量傳感器，先以中等開度開啟流量傳感器上流閥，然后緩慢開啟下流閥。以較小流量運行一段時間（一般10分鐘），然后全開上流閥，再開大下流閥開度，調劑到所需正常流量。
裝有旁路管的流量傳感器，先全開旁路管閥，以中等開度開啟上流閥，緩慢開啟下流閥，關小旁路閥，是流量計較小流量運行一段時間，然后全開上流閥，全關旁路閥（要保證無泄漏），后調節下流閥開度到所需的流量。
低溫和高溫流體的啟用
低溫流體管道在通流前要排凈管道中的水分，流通時先以很小流量運行12分鐘，在漸漸升高至正常流量。停流時也要緩慢進行，使管道溫度和環境溫度逐漸接近。高溫流體運行與此相類似。
（3）其他主要事項
啟閉閥應盡可能的平緩，如采用自動控制啟閉，好用“兩端開啟，兩端關閉”方式，防止流體突然沖擊葉輪甚至發生水錘現象損壞葉輪。
檢查流量傳感器下游壓力。當管道壓力不高，在投入運行初期觀察大流量下傳感器下流壓力是否大于公式5計算的Pmin，否則應采取措施以防止產生氣穴。
流量傳感器的儀表系數是經過標準裝置校驗后的數據，禁止修改。傳感器長期使用因軸承磨損等原因，系數會發生變化，在廠家指導下應定期進行離線或在線校驗。若流量超出允許范圍，應更換傳感器。
有些測量對象，如輸送成品油管線跟換油品或停用時，需定期進行管線清掃工作，清掃管線所有的流體的流向、流量、壓力、溫度等均應符合氣缸油流量計(渦輪流量計)的規定，否則會引起精度降低甚至損壞。
為保證流量計長期正常工作，要加強儀表的運行檢查，一旦發現異常及時采取措施排除。監測葉輪旋轉情況，如聽到異常聲音，用示波器檢測線圈輸出波形，如有異常波形，應及時卸下檢查傳感器內服零件，如有損壞，及時與廠家。保存過濾器暢通，過濾器可從出入口壓力計的壓差來判斷是否堵塞。要定期排放消氣器中從液體逸出的其他等等。
氣缸油流量計產品特點
1.高精確度，一般可達±1%R、±0.5%R、高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05% ~ 0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到的精確度，在貿易結算中是優先選用的流量計；
3.輸出脈沖頻率信號，適于總量計量與計算機連接，無零點漂移，抗煩擾能力強；
4.可獲得很高的頻率信號（3 ~ 4kHz），信號分辨率強；
5.流量范圍度寬，大可達1:30；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
氣缸油流量計基本參數與性能
氣缸油流量計技術性能
|
儀表口徑及連接方式 |
4、6、10、15、20、25、32、40采用螺紋連接 |
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 |
|
|
精度等級 |
±1%R、±0.5%R、±0.2%R（需定制） |
|
儀表材料 |
304不銹鋼、316（L）不銹鋼 |
|
量程比 |
1:10、1:20、1:30 |
|
被測介質溫度 |
-20 ~ +100℃、-20 ~ +150℃（需定制） |
|
環境溫度 |
溫度-10~+55℃，相對濕度5%~90%，大氣壓86~106kPa |
|
輸出信號 |
傳感器：脈沖頻率信號，低電平≤0.8v，高電平≥2v |
|
變送器：兩線制4~20mADC電流信號，RS485，開關量 |
|
|
供電電源 |
傳感器：+5v ~ +24v DC |
|
變送器：+12v ~ +24v DC |
|
|
現場顯示型：儀表自帶3.6v鋰電池 |
|
|
信號傳輸線 |
STVPV3×0.3（三線制），2×0.3（二線制） |
|
傳輸距離 |
≤1000m |
|
防爆等級 |
基本型：ABS塑料，防爆型：304內螺紋M20×1.5 |
|
防爆等級 |
基本型：非防爆產品，防爆型：ExdIIBT5 |
|
防護等級 |
IP65 |
氣缸油流量計測量范圍及工作壓力 表1
|
儀表口徑 |
正常流量范圍（m3/h） |
擴展流量范圍（m3/h） |
超擴展流量范圍（m3/h） |
常規耐受壓力（MPa） |
|
DN4 |
0.04-0.25 |
0.04-0.4 |
0.02-0.4 |
6.3 |
|
DN6 |
0.1-0.6 |
0.06-0.6 |
0.03-0.6 |
6.3 |
|
DN10 |
0.2-1.2 |
0.15-1.5 |
0.07-1.5 |
6.3 |
|
DN15 |
0.6-6 |
0.4-8 |
0.3-8 |
6.3、2.5（法蘭） |
|
DN20 |
0.8-8 |
0.45-9 |
0.25-9 |
6.3、2.5（法蘭） |
|
DN25 |
1-10 |
0.5-10 |
0.3-10 |
6.3、2.5（法蘭） |
|
DN32 |
1.5-15 |
0.8-15 |
0.4-15 |
6.3、2.5（法蘭） |
|
DN40 |
2-20 |
1-20 |
0.5-20 |
6.3、2.5（法蘭） |
|
DN50 |
4-40 |
2-40 |
1-40 |
2.5 |
|
DN65 |
7-70 |
4-70 |
2-70 |
2.5 |
|
DN80 |
10-100 |
5-100 |
3-100 |
2.5 |
|
DN100 |
20-200 |
10-200 |
5-200 |
1.6 |
|
DN125 |
25-250 |
13-250 |
7-250 |
1.6 |
|
DN150 |
30-300 |
15-300 |
9-300 |
1.6 |
|
DN200 |
80-800 |
40-800 |
30-800 |
1.6 |
MY-LWGY50-200傳感器結構安裝尺寸示意圖
|
公稱通徑 （mm） |
L(mm) |
G |
D(mm) |
D（mm） |
孔數 |
|
4 |
295 |
G1/2 |
|
|
|
|
6 |
330 |
G1/2 |
|||
|
10 |
450 |
G1/2 |
|||
|
15 |
75 |
G1 |
Φ65 |
Φ14 |
4 |
|
20 |
80 |
G1 |
Φ75 |
Φ14 |
4 |
|
25 |
100 |
G5/4 |
Φ85 |
Φ14 |
4 |
|
32 |
140 |
G2 |
Φ100 |
Φ14 |
4 |
|
40 |
140 |
G2 |
Φ110 |
Φ18 |
4 |
|
50 |
150 |
|
Φ125 |
Φ18 |
4 |
|
65 |
170 |
Φ145 |
Φ18 |
4 |
|
|
80 |
200 |
Φ160 |
Φ18 |
8 |
|
|
100 |
220 |
Φ180 |
Φ18 |
8 |
|
|
125 |
250 |
Φ210 |
Φ25 |
8 |
|
|
150 |
300 |
Φ250 |
Φ25 |
8 |
|
|
200 |
360 |
Φ295 |
Φ28 |
12 |
七、流量計安裝注意事項
（1）安裝場所
傳感器應安裝在便于維修，管道無振動、無強電磁干擾與熱輻射影響的場所。氣缸油流量計(渦輪流量計)的典型安裝管路系統如圖10所示。圖中各部分的配置可視被測對象情況而定，并不一定全部都需要。氣缸油流量計(渦輪流量計)對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為流體充滿管道，因此要根據傳感器上游側阻流件類型配備必要的直管段或流動調整器，如表5所示。若上游側阻流件情況不明確，一般推薦上游直管段長度不小于20D，下游直管段長度不小于5D，如安裝空間不能滿足上述要求，可在阻流件與傳感器之間安裝流動調整器。傳感器安裝在室外時，應有避直射陽光和防雨淋的措施。
（2）連接管道的安裝要求
水平安裝的傳感器要求管道不應有目測可覺察的傾斜（一般在5°以內），垂直安裝的傳感器管道垂直度偏差亦應小于5°，垂直安裝時流體方向必須向上。
需連續運行不能停流的場所，應裝旁通管和可靠的截止閥(見圖10），測量時要確保旁通管無泄漏。
在新鋪設管道裝傳感器的位置先介入一段短管代替?zhèn)鞲衅?，待?span style="font-family:times new roman">“掃線”工作完畢確認管道內清掃干凈后，再正式接入傳感器。由于忽視此項工作，掃線損壞傳感器屢見不鮮。
若流體含雜質，則應在傳感器上游側裝過濾器，對于不能停流的，應并聯安裝兩套過濾器輪流清除雜質，或選用自動清洗型過濾器。若被測液體含有氣體，則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣口要通向安全的場所。
若傳感器安裝位置處于管線的低點，為防止流體中雜質沉淀滯留，應在其后的管線裝排放閥，定期排放沉淀雜質。
被測流體若為易氣化的液體，為防止發生氣穴，影響測量精確度和使用期限，傳感器的出口端壓力應高于公式5計算的低壓力Pmin
Pmin=2△p+1.25PvPa 公式5
式中Pmin——低壓力，Pa；
△p——傳感器大流量時壓力損失，Pa；
Pv——被測液體高使用溫度時的壓力，pa。
流量調節閥應裝在傳感器下游，上游側的截止閥測量時應全開，且這些閥門都不得產生振動和向外泄漏，對于可能產生逆向流的流程應加止回閥以防止流體反向流動。
傳感器應與管道同心，密封墊圈不得凸入管路。液體傳感器不應裝在水平管線的高點。以免管線內聚集的氣體(如停流時混入空氣)停留在傳感器處，不易排出而影響測量。
傳感器前后管道應支撐牢靠，不產生振動，對易凝結流體要對傳感器及其前后管道采取保溫措施。
八、接線方式
◆渦輪流量傳感器，變送器（-LWGY型、-LWGYA型）
1、基本型-LWGY型：24VDC供電，脈沖輸出
“24V+”（紅色線）接DC24V正端；
“24V-”（黑色線）接DC24V負端；
“脈沖”（黃色線）接二次表脈沖輸入端。
2、變送輸出型-LWGYA型：24VDC供電二線制4-20mA輸出
“24V+”（紅色線）接DC24V正端；
“24V-”（黑色線）接DC24V負端；
◆智能一體化氣缸油流量計(渦輪流量計)
1、-LWGYB型：3.6V鋰電池供電，無接線端子
2、-LWGYC型：24VDC供電二線制4-20mA輸出
“24V+”(紅色線)接DC24V正端；
“24V-”(黑色線)接DC24V負端；
◆智能分體氣缸油流量計(渦輪流量計)
1、-LWGYD-1型：3.6V鋰電池供電
1-接傳感器的紅色線；
2-接傳感器的黃色線；
3-接傳感器的黑色線；
2、MY-LWGYD-2型：24VDC供電二線制4-20mA輸出
1-接傳感器的紅色線；
2-接傳感器的黃色線；
3-接傳感器的黑色線；
23-接DC24V正端；
24-接DC24V負端。
3、MY-LWGYD-3：24VDC供電三線制4-20mA輸出，RS485輸出，開關量定量控制
1-接傳感器的紅色線；
2-接傳感器的黃色線；
3-接傳感器的黑色線；
11-接RS485-A；
12-接RS485-B；
13、14-接路開關量定量控制；
15、16-接第二路開關量定量控制；
23-接DC24V正端；
24-接DC24V負端。
4、MY-LWGYD-3：220VAC供電4-20mA輸出，RS485輸出，開關量定量控制
1-接傳感器的紅色線；
2-接傳感器的黃色線；
3-接傳感器的黑色線；
11-接RS485-A；
12-接RS485-B；
13、14-接路開關量定量控制；
15、16-接第二路開關量定量控制；
23-接AC220V L端；
24-接AC220V N端。
九、顯示屏及顯示內容
◆智能一體化氣缸油流量計(渦輪流量計)

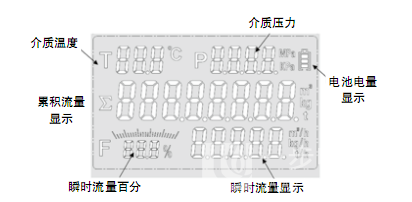

智能一體化氣缸油流量計液晶顯示屏幕內容
◆智能分體氣缸油流量計(渦輪流量計)
圖12 智能分體氣缸油流量計(渦輪流量計)液晶顯示屏幕內容
十、流量計的設置及菜單說明
各設定參數通過操作按鍵顯示于LCD屏上，其定義符號和顯示內容見后面詳細敘述
◆智能一體化氣缸油流量計(渦輪流量計)
SET：設定鍵，按此鍵設定參數保存，在正常顯示狀態下按下此鍵進入設置狀態。
SHT：位移鍵，按下此鍵，設置位移動。
INC：置數鍵，按下此鍵，設置位數字加1。
SHT+INC：同時按下兩鍵，退出設置狀態，在正常顯示狀態下同時按下兩鍵，累積流 量清零。
氣缸油流量計菜單詳細說明
A菜單：用戶菜單。功能：基本參數設置。密碼可設定，出廠時的密碼為0002，在流量顯示狀態下，按下SET鍵出現提示符“PASS”后，按SHT鍵或INC鍵修改數值為0002，然后按SET鍵進入A菜單。
|
提示符 |
參數說明 |
備注 |
|
PASS |
密碼核對，出廠密碼為0002 |
默認0000 |
|
FH |
儀表量程上限 |
默認1000 |
|
FL |
儀表量程下限 |
默認0 |
|
dEn |
介質密度，單位為：kg/h |
默認1000 |
|
UnlT |
量程單位，00-m3/h，01-kg/h，02-t/h |
默認00 |
|
K= |
儀表系數，單位為：脈沖個數/m3 |
默認3600 |
|
CKY= |
流量是否修正，=no不修正，=yes修正并出現以下菜單 |
|
|
F1 |
點修正頻率 |
默認5000 |
|
K1 |
點修正系數 |
默認3600 |
|
F2 |
第二點修正頻率 |
默認5000 |
|
K2 |
第二點修正系數 |
默認3600 |
|
F3 |
第三點修正頻率 |
默認5000 |
|
K3 |
第三點修正系數 |
默認3600 |
|
F4 |
第四點修正頻率 |
默認5000 |
|
K4 |
第四點修正系數 |
默認3600 |
B菜單：用戶禁止修改
|
提示符 |
參數說明 |
備注 |
|
4mA |
4mA電流校準 |
|
|
20mA |
20mA電流校準 |
|
|
PASS1 |
修改A菜單密碼 |
|
◆智能分體氣缸油流量計
SET：設定鍵，按此按鍵設定參數保存。在正常顯示狀態下按下此鍵保持5 秒進入設置狀態。
SHT：位移鍵，按下此鍵，設置位移動。
INC：置數鍵，按下此鍵，設置位數值加1。
SHT+INC：同時按下兩鍵退出設置狀態。
菜單詳細說明
A菜單：用戶菜單。功能：基本參數設置。出廠時的密碼為159。在流量顯示狀態下，按下SET鍵不松開保持5秒出現“PASS”后，按SHT鍵或INC鍵修改數值為159，然后按SET鍵進入A菜單。
|
提示符 |
參數說明 |
備注 |
|
PASS |
密碼核對，出廠密碼為159 |
|
|
BAUD |
波特率及通信地址 X X X X
儀表通訊地址：000~255
通信波特率。0：不通信；1：9200； 2：4800；3：2400；4：1200 |
|
|
FL |
小信號切除。 |
|
|
FTI |
流量阻尼時間 |
|
|
DOTP |
功能顯示選擇 |
|
|
CLR- |
累積流量清零。按下SHT鍵不松開再按下SET 鍵時，累積清0。 |
|
|
YEAR |
年月日設定 |
無實際用途 |
|
HOUR |
時分秒設定 |
無實際用途 |
|
PWID |
累積脈沖輸出時的脈沖寬度，單位：秒。 此參數用于連接IC卡計費器。 |
|
|
PFV |
累積脈沖輸出時一個脈沖對應的累積流量。 此參數用于連接IC卡計費器。 |
|
|
AT1 |
點報警類型 |
設定0是瞬時流量報警， 設定1是累積流量報警 |
|
AV1 |
點報警值 |
設定報警值的參數 |
|
AF1 |
點報警回差 |
設定報警值的回差 |
|
AT2 |
第二點報警類型 |
設定0是瞬時流量報警， 設定1是累積流量報警 |
|
AV2 |
第二點報警值 |
設定報警值的參數 |
|
AF2 |
第二點報警回差 |
設定報警值的回差 |
|
Unit |
流量單位顯示設置。0000：m3/h；0001：kg/h 0003：t/h |
|
|
PBB |
|
無實際用途 |
|
TBB |
|
無實際用途 |
|
FH |
儀表量程上限 |
|
|
DAT2 |
|
無實際用途 |
|
DAH2 |
|
無實際用途 |
|
DAL2 |
|
無實際用途 |
|
SAVE |
是否保存參數，設成yes，保存以上所有設定參數 |
|
B菜單：用戶菜單。功能：流量參數設置。出廠時的密碼2221。在流量顯示狀態下按下SET鍵不松開保存5秒出現提示符“PASS”后，按SHT鍵或INC鍵修改數值為2221，然后按SET鍵進入B菜單。
|
提示符 |
參數說明 |
備注 |
|
PASS |
密碼核對，出廠密碼為2221 |
|
|
DN |
流量計口徑，單位mm。流速顯示時該參數有效 |
|
|
DEN |
介質密度，單位為：Kg/m3。 |
|
|
C= |
流量系數，單位為：脈沖個數/m3 |
|
|
JBC |
|
無實際用途 |
|
CKY |
流量是否修正。=0時不修正；=1時修正并出現F1、D1~F9、D9 |
|
|
F1 |
點頻率 |
|
|
D1 |
點誤差值% |
|
|
F2 |
第二點頻率 |
|
|
D2 |
第二點誤差值% |
|
|
F3 |
第三點頻率 |
|
|
D3 |
第三點誤差值% |
|
|
F4 |
第四點頻率 |
|
|
D4 |
第四點誤差值% |
|
|
F5 |
第五點頻率 |
|
|
D5 |
第五點誤差值% |
|
|
F6 |
第六點頻率 |
|
|
D6 |
第六點誤差值% |
|
|
F7 |
第七點頻率 |
|
|
D7 |
第七點誤差值% |
|
|
F8 |
第八點頻率 |
|
|
D8 |
第八點誤差值% |
|
|
F9 |
第九點頻率 |
|
|
D9 |
第九點誤差值% |
|
|
STT |
|
無實際用途 |
|
STP |
|
無實際用途 |
|
P-H |
|
無實際用途 |
|
P-L |
|
無實際用途 |
|
T-H |
|
無實際用途 |
|
T-L |
|
無實際用途 |
|
SAVE |
是否保存參數，設成yes，保存以上所有設定參數 |
|
十一、常見故障及處理方法
|
故障現象 |
可能原因 |
消除方法 |
|
流體正常流動時無顯示，總量計數器不增加 |
|
|
|
作減小流量操作，但流量顯示卻逐漸下降 |
按下列順序檢查：
|
|
