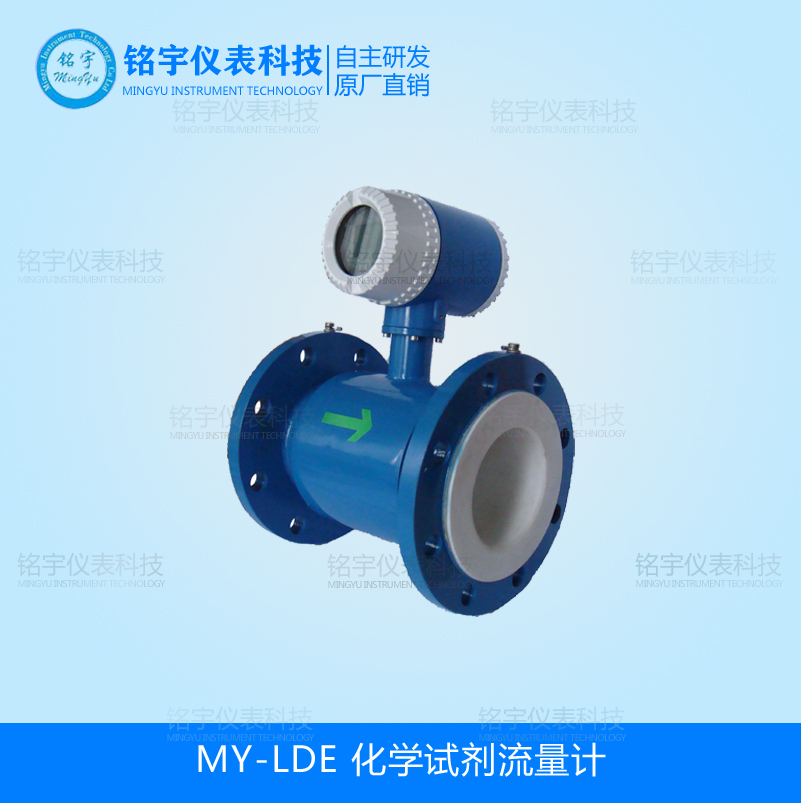

MY-LDE化學試劑流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在化工試劑流量計上采用CAN現場總線，屬國內*，技術達到國內高技術水平，電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。
化工試劑流量計詳細資料：
MY-LDE化學試劑流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在化工試劑流量計上采用CAN現場總線，化學試劑流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。
化工試劑流量計除可測量一般導電液體的流量外，還可測量鹽類、強酸、強堿液體的體積流量。
化工試劑流量計性能特點
◆儀表結構簡單、可靠，無可動部件，工作壽命長。
◆無截流阻流部件，不存在壓力損失和流體堵塞現象。
◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
◆測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
◆采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電材料的不同組合可適應不同介質的需要。
◆備有管道式、插入式等多種流量計型號。
◆采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
◆具備一體化和分離型兩種型式。
◆高清晰度LCD背光顯示。
化工試劑流量計技術參數
◆儀表精度：管道式0.5級、1.0級；插入式2.5級
◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
◆流速范圍：0.01～15m/s
◆工作壓力：1.6MPa
◆環境溫度：-40℃～+50℃
◆介質溫度：70℃-150℃
◆防爆標志：ExmibdⅡBT4
◆外磁干擾：≤400A/m
◆外殼防護：一體化型： IP65；
分 離 型： 傳感器IP68（水下5米，于橡膠襯里）
轉換器IP65
◆輸出信號：4～20mA.DC，負載電阻0～750Ω
◆通訊輸出：RS485或CAN總線
◆電氣連接：M20×1.5內螺紋，φ10電纜孔
◆電源電壓：90～220V.AC、24±10%V.DC
◆z大功耗：≤10VA
化工試劑流量計儀表選型
◆量程范圍確認
化工試劑流量計流量范圍
|
化工試劑流量計口徑mm |
z小流量m3/h |
z大流量m3/h |
|
DN15 |
0.0064 |
9.5426 |
|
DN20 |
0.0113 |
16.9646 |
|
DN25 |
0.0177 |
26.5072 |
|
DN40 |
0.0452 |
67.8584 |
|
DN50 |
0.0707 |
106.0288 |
|
DN65 |
0.1195 |
179.1886 |
|
DN80 |
0.1810 |
271.4336 |
|
DN100 |
0.2827 |
424.1150 |
|
DN150 |
0.6362 |
954.2588 |
|
DN200 |
1.1310 |
1696.4600 |
|
DN250 |
1.7671 |
2650.7188 |
|
DN300 |
2.5447 |
3817.0351 |
|
DN350 |
3.4636 |
5195.4089 |
|
DN400 |
4.5239 |
6785.8401 |
|
DN450 |
5.7256 |
8588.3289 |
|
DN500 |
7.0686 |
10602.8752 |
|
DN600 |
10.1788 |
15268.1403 |
|
DN700 |
13.8544 |
20781.6354 |
|
DN800 |
18.0956 |
27143.3605 |
|
DN900 |
22.9022 |
34353.3157 |
|
DN1000 |
28.2743 |
42411.5008 |
|
DN1200 |
40.7150 |
61072.5612 |
|
DN1400 |
55.4177 |
83126.5416 |
|
DN1600 |
72.3823 |
108573.4421 |
|
DN1800 |
91.6088 |
137413.2627 |
|
DN2000 |
113.0973 |
169646.0033 |
|
DN2200 |
136.8478 |
205217.6640 |
|
DN2400 |
162.8602 |
244290.2448 |
|
DN2600 |
191.1343 |
286701.4020 |
以上z小流量對應z小流速（0.01m/s）z大流量對應z大流速（15m/s）
◆襯里的選擇
|
襯里材料 |
主要性能 |
z高介質溫度 |
適用范圍 |
|
聚四氟乙烯（F4） |
1. 是化學性能z穩定的一種塑料，能耐沸騰的鹽酸，硫酸，硝酸和王水，也能耐濃堿和各種有機溶劑。 2.耐磨性能不如聚氨酯橡膠 3.抗負壓能力不如聚氯丁橡膠 |
80度(超過需特殊訂貨) |
1.濃酸，堿等強腐蝕性介質 2. 衛生類介質 |
|
聚氟合乙烯（FS） |
適用溫度上限較聚四氟乙烯低 |
80度(超過需特殊訂貨) |
同上 |
|
聚氯丁橡膠 |
1. 有的彈性，高度的扯斷力，耐磨性能好。 2.耐一般低濃度酸，堿，鹽介質腐蝕，不耐氧化性介質的腐蝕 |
80度(超過需特殊訂貨) |
水，污水，弱磨損性的泥漿礦漿 |
|
聚氨酯橡膠 |
1.耐磨性能 2.耐腐蝕性能較差 |
80度(超過需特殊訂貨) |
中性強磨損的礦漿，煤漿，泥漿 |
◆電材質的選擇
|
電材料 |
耐腐蝕及耐磨性能 |
|
不銹鋼 |
用于工業用水，生活用水，污水等具有弱腐蝕性的介質，適用于石油， 化工，鋼鐵等工業部門及市政，環保等領域。 |
|
哈氏合金B(yǎng) |
對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸，磷酸，氫氟 氯，氫氟酸，有機酸等非氯化性酸，堿，非氧化性鹽液的腐蝕 |
|
哈氏合金C |
能耐非氧化性酸，如硝酸，混酸，硫酸的混合介質的腐蝕，也耐氧化性 鹽類或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液，海水的腐蝕。 |
|
鈦 |
能耐海水，各種氯化物和次氯酸鹽，氧化性酸，有機酸，堿的腐蝕。不耐 較純的還原性酸的腐蝕，但如酸中含有氧化劑時，則腐蝕大為降低 |
|
鉭 |
具有優良的耐蝕性，和玻璃很相似。除了氫氟酸，發煙硫酸，堿外，幾乎 能耐一切化學介質的腐蝕。在堿中不耐蝕 |
|
鉑銥合金 |
幾乎能耐一切化學介質，但不適用于王水和銨鹽 |
|
不銹鋼涂覆 |
用于無腐蝕性，強磨損性的介質 |
◆化工試劑流量計對直管段的要求
|
管道安裝類型 |
前直管道L |
后直管道S |
|
水平管 |
5D |
3D |
|
彎道 |
10D |
5D |
|
擴口管 |
10D |
5D |
|
閥門下游 |
10D |
5D |
|
收縮管 |
5D |
2D |
|
汞下游 |
15D |
5D |
|
混合液 |
30D |
3D |
