酸堿混合流量計詳細資料：

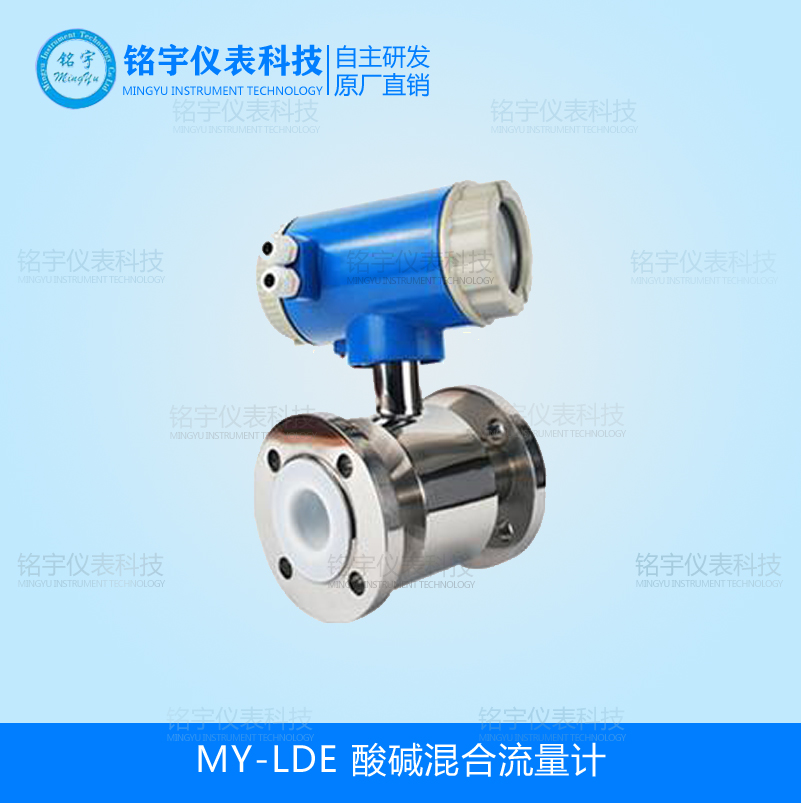

MY-LDE酸堿混合流量計是我公司采用國內外技術研制開發的全智能型電磁流量計，全中文電磁轉換器內核采用高速中央處理器。計算速度非?？臁⒕雀?、測量性能可靠。轉換器電路設計采用技術，輸入阻抗高達1015 歐姆，共模抑制比優于100db，對于外來干擾以及60Hz/50Hz 干擾抑制能力優于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大的縮小了體積，減輕了重復，使混合酸堿流量計小型流量化的特點。使客戶“買的放心，用的省心，服務稱心”是我公司的宗旨。

 二、混合酸堿流量計工作原理：

混合酸堿流量計的工作原理是基于法拉第電磁感應定律。在混合酸堿流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電的電磁隔離，如圖所示。

酸堿混合流量計測量原理：

◆混合酸堿流量計解剖圖：

混合酸堿流量計安裝說明及圖示：

三，混合酸堿流量計優勢及賣點：
1.傳感器z重要的部件－線圈作z優化的設計，并通過z嚴格的實流試驗，切實保證產品的測量精度
2.信號電作的靜電屏蔽處理，保證小信號不會受線圈的干擾，保證低流速的測量精度
3.線圈與外界作隔離處理，保證線圈長期的絕緣強度，也就保證傳感器的長期測量精度
4.傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性（焊接是傳感器的z主要的生產工藝），特別是安裝線圈后的z后一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷
5.采用接地電結構，形成一個平衡電平面，保證整個測量平均速度的過程都被限制在平衡電平面之內進行，能很好的消除電氣噪聲干擾，提供精確的測量結果
6.采用定制的雙層屏蔽電纜
7.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低
8.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾
9.采用16位嵌入式微處理器，運算速度快，精度高
10.全數字處理，抗干擾能力強，測量可靠，精度高
11.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好
12.用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高
13.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等
14.菜單操作，使用方便，操作簡單，易學易懂
15.雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量
16.具有自檢與自診斷功能，并在屏幕上顯示
17.的防雷設計
四，混合酸堿流量計解剖圖：

五：混合酸堿流量計不同工況安裝選擇及注意事項：

1、混合酸堿流量計防護等級。根據國標GB4208-1984約同于國際電工委員會IEC標準（IEC529-7B），外殼防護等級的標準為：IP65為防噴水型，即可允許水龍頭從任何方向?qū)x表噴水，噴水壓力為30Kpa。出水量為0.75m3/h，噴水口離儀表距離為3m；IP67為防浸水型，即儀表可全部浸入水中，z高點應在水下至少150cm，持續時間至少30min。IP68為潛水型，能長期在水下工作。根據以上規定，在地下安裝易被水淹的儀表應選IP68，儀表在地上安裝的宜選IP65。

  2、根據連接儀表管道的絕緣性選擇接地。

  3、根據被測介質的z高壓力選擇電磁流量計的公稱壓力。對于介質壓力為10MPa、16MPa、25MPa、32MPa幾個等級的流量測量，應選用高壓型電磁流量計流量計。其z大口徑為100mm。
   4，混合酸堿流量計前方z少要有5＊D（D為流量計內徑）長度的直管段，后方z少要有3＊D長度的直管段；,流體的流動方向和流量計的箭頭方向一致；管道內要有真空會損流量計的內襯，需特別注意；在電磁流量計附近應無強電磁場；在電磁流量計附近應有充裕的空間，以便安裝和維護；若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離z少要有30×D（D流量計內徑）長度為方便今后流量計的清洗和維護，應安裝旁通管道。（詳見圖示：）

混合酸堿流量計型譜：
