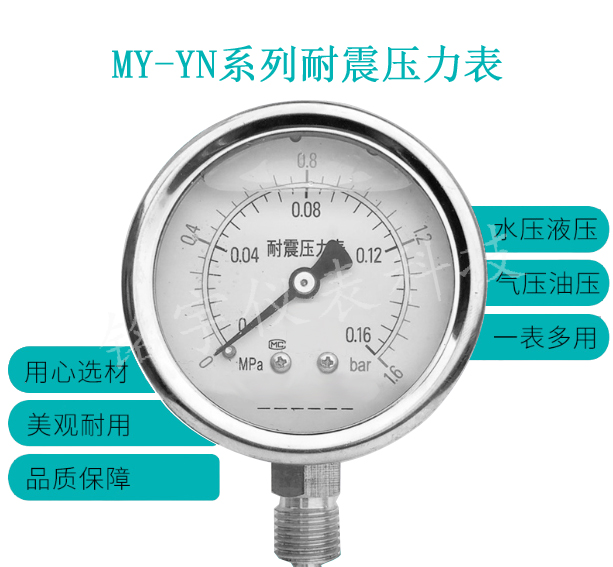

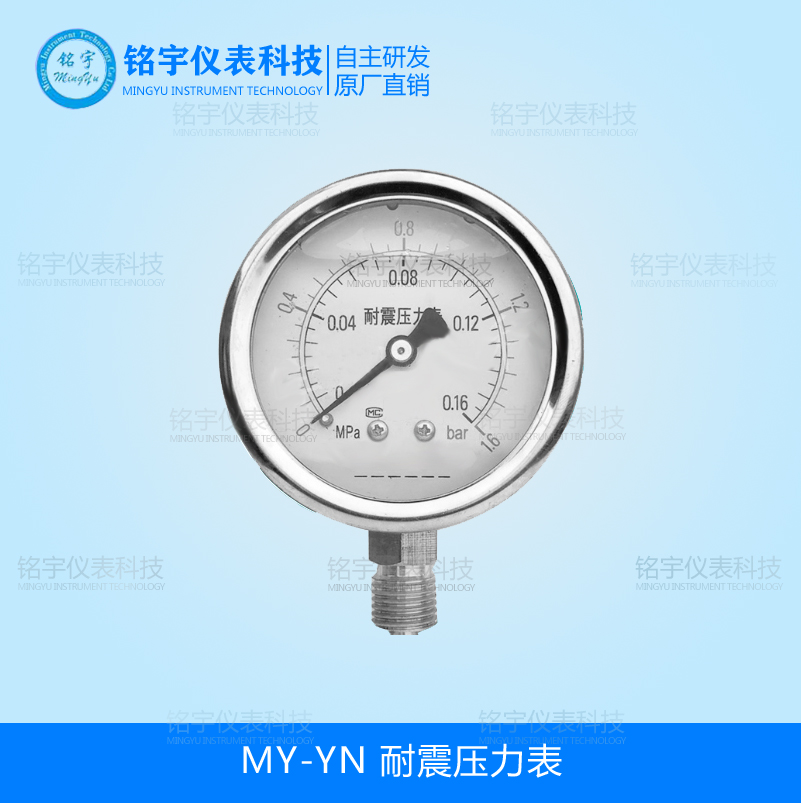

MY-YN-60/100/150系列耐震壓力表具有良好的抗振性能，特別適用于環境劇烈振動場所，可耐受介質的脈動，沖擊及突然卸荷。耐震壓力表可測量無爆炸危險、無結晶體、不凝固以及對銅合金不起腐蝕作用的液體、氣體、蒸汽等介質的壓力。
耐震壓力表詳細資料：
MY-YN-60/100/150系列耐震壓力表具有良好的抗振性能，特別適用于環境劇烈振動場所，可耐受介質的脈動，沖擊及突然卸荷。耐震壓力表可測量無爆炸危險、無結晶體、不凝固以及對銅合金不起腐蝕作用的液體、氣體、蒸汽等介質的壓力。
一、技術參數：
1.儀表執行標準：Q/320211 DGH01-2003
2.耐震壓力表型號表示：
| 型號 | 結構形式 | 精度（%） | 壓力范圍（MPa） | 環境條件 |
| YN-50Z | 軸向無邊 | ±2.5 | 0～0.16 0～0.25 0～0.4 0～0.6 0～1.0 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～60 0～100 |
周?chē)h(huán)境溫度為:-5～55℃；-25～55℃。 使用工作環境振動頻率不大于25Hz，振幅不大于1mm |
| YN-60 | 徑向無邊 | |||
| YN-60T | 徑向帶后邊 | |||
| YN-60Z | 軸向無邊 | |||
| YN-60ZT | 軸向帶前邊 | |||
| YN-100 | 徑向無邊 | ±1.6 | 0～0.16 0～0.25 0～0.4 0～0.6 0～1.0 0～1.6； 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～60 |
|
| YN-100T | 徑向帶后邊 | |||
| YN-100Z | 軸向無邊 | |||
| YN-100ZT | 軸向帶前邊 | |||
| YN-150 | 徑向無邊 | |||
| YN-150T | 徑向帶后邊 | |||
| YN-150Z | 軸向無邊 | |||
| YN-150ZT | 軸向帶前邊 |
二、耐震壓力表尺寸說明：
| 型號 | 外形尺寸 | ||||||
| A | B | C | D | d | d0 | M | |
| YN-50Z | 29 | 24 | 0 | ø50 | - | - | M10×1 |
| YN-60 | 31 | 32 | 14 | ø60 | - | - | M14×1.5 |
| YN-60T | 31 | 32 | 15 | ø75 | ø3.4 | ||
| YN-60Z | 30 | 32 | 0 | - | - | ||
| YN-60ZT | 30 | 32 | 0 | ø75 | ø3.4 | ||
| YN-100 | 44 | 45 | 18 | ø100 | - | - | M20×1.5 |
| YN-100T | 44 | 46 | 19 | ø118 | ø5.5 | ||
| YN-100Z | 43 | 45 | 34 | - | - | ||
| YN-100ZT | 43 | 45 | 44 | ø118 | ø5.5 | ||
| YN-150 | 50 | 47 | 19 | ø150 | - | - | M20×1.5 |
| YN-150T | 50 | 48 | 20 | ø165 | ø5.5 | ||
| YN-150Z | 51 | 47 | 55 | - | - | ||
| YN-150ZT | 51 | 47 | 55 | ø165 | ø5.5 | ||
耐震壓力表尺寸圖：
