隔膜壓力表為了擴大各種通用型壓力儀表的使用范圍，能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固和有固體浮游物介質的壓力，以及對某些測量介質不能直接進入通用型儀表內和便于清洗防止沉淀物質積聚的場合的壓力檢測時，必須彩由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。
隔膜壓力表詳細資料：

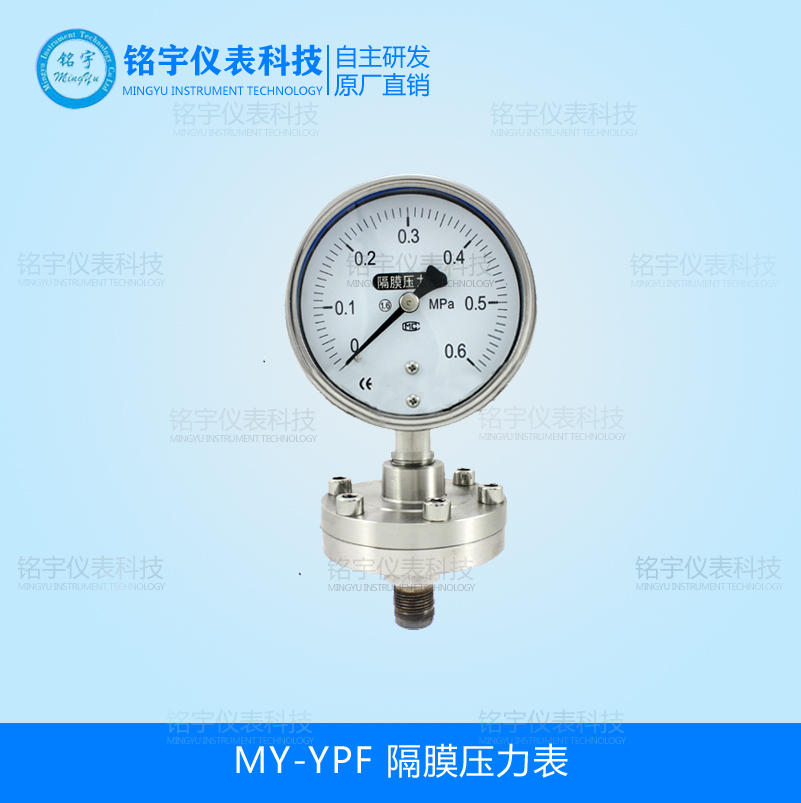

MY-YPF隔膜壓力表為了擴大各種通用型壓力儀表的使用范圍，能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固和有固體浮游物介質的壓力，以及對某些測量介質不能直接進入通用型儀表內和便于清洗防止沉淀物質積聚的場合的壓力檢測時，必須彩由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。
隔膜壓力表結構原理：
隔膜壓力表由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉系統，內充密封液。當被測介質的壓力作用于隔膜時，則隔膜產生變形，壓縮封閉系統中的密封液。由于密封液的固有性質，使壓力儀表中的彈性元件產生相應的彈性變形——位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小時，則壓力儀表指示的壓力就近于被子測介質的壓力值。
|
隔膜壓力表用途說明： 膜片壓力表適用于測量具有一定腐蝕性、粘稠介質和非結晶或非凝固的各種流體介質的壓力或負壓。 可根據測量介質對耐腐蝕性能的不同要求而選用不同材料的膜片。 外殼用不銹鋼材料的儀表，可在工作環境較惡劣的情況下使用。 >> 型號表示 MY-YPF 類型 A：膜片壓力表 M20×1.5、M14×1.5 外螺紋接口 B：不銹鋼膜片壓力表 M20×1.5、M14×1.5 外螺紋接口 B-F：法蘭不銹鋼膜片壓力表 25-4.0HGJ突面法蘭 表殼外徑 60:φ60mm 100:φ100mm 150:φ150mm 耐蝕膜片壓力表 隔膜壓力表主要技術指標：
>>結構原理 儀表由測量系統（包括接頭、法蘭、膜片）、傳動機構，指示裝置和外殼組成。 在被測介質的壓力作用下，儀表的彈性元件（膜片）產生與壓力大小成正比的彈性變形——位移，借助連桿經傳動機構放大，由指示裝置指示被測壓力值。
>>外形尺寸 單位 Unit:mm
|
