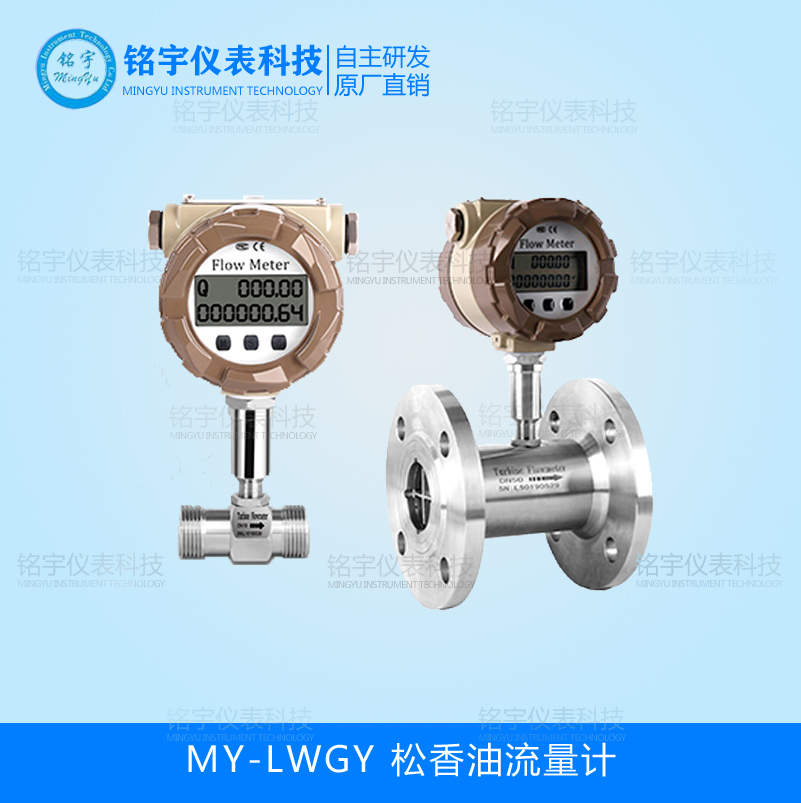

MY-LUGB松香油流量表吸取了國內外流量儀表技術，經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代流量計。若與具有特殊功能的現實儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表
松香油流量表詳細資料：
MY-LUGB松香油流量表吸取了國內外流量儀表技術，經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代流量計。若與具有特殊功能的現實儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
松香油流量表產品特點：
1、高精確度，一般可達±1%F·S，±0.5%F·S，高精度型可達±0.2%F·S；
2、重復性好，短期重復性可達0.05%~0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到的精確度，在貿易結算中是優先選用的流量計；
3、輸出脈沖頻率信號，適用于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4、可獲得很高的頻率信號（3-4kHz），信號分辨率強；
5、范圍度寬，中大口徑可達1:20，小口徑為1:10；
6、結構緊湊輕巧，安裝維護方便，流通能力大；
7適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9、可制成插入型，適用于大口徑測量，壓力損失小，商商低，可不斷流取出，安裝維護方便。
松香油流量表技術指標
1、基本參數
|
儀表口徑 及連接方式 |
4、6、10、15、20、25、32、40采用螺紋連接 |
| 15、20、25、32、40、50、65、80、100、125、150、200采用法蘭連接 | |
| 精度等級 | ±1%F·S、±0.5%F·S、±0.2%F·S（需特制） |
| 量程比 | 1∶10;1∶15;1∶20 |
| 儀表材質 | 304不銹鋼、316（L）不銹鋼等 |
| 被測介質溫度(℃) | -20～+120℃ |
| 環境條件 | 溫度-10～+55℃、相對濕度5%～90%RH、大氣壓力86～106kPa |
| 輸出信號 | 傳感器:脈沖頻率信號、低電平≤0.8V高電平≥8V |
| 變送器:兩線制4～20mADC電流信號 | |
| 供電電源 | 傳感器:+12VDC、+24VDC(可選) |
| 變送器:+24VDC | |
| 現場顯示型:儀表自帶3.0V鋰電池或+24VDC外供電 | |
| 信號傳輸線 | STVPV3×0.3(三線制）、2×0.3(二線制） |
| 傳輸距離 | ≤1000m |
| 信號線接口 | 基本型:豪斯曼接頭或自帶三芯線纜;防爆型:內螺紋M20×1.5 |
| 防爆等級 | 基本型:非防爆產品;防爆型:ExdⅡBT6 |
| 防護等級 | IP65 |
2、測量范圍及工作壓力
|
儀表口徑 mm |
正常流量 范圍m³/h |
擴展流量 范圍m³/h |
常規連接方式 與耐壓等級 |
特制耐壓等級MPa 法蘭連接方式 |
|
DN4 |
0.04-0.25 |
0.04-0.4 |
螺紋連接/6.3MPa |
10、16、25 |
|
DN6 |
0.1-0.6 |
0.06-0.6 |
螺紋連接/6.3MPa |
10、16、25 |
|
DN10 |
0.2-1.2 |
0.15-1.5 |
螺紋連接/6.3MPa |
10、16、25 |
|
DN15 |
0.6-6 |
0.4-8 |
螺紋連接/6.3MPa |
4.0、6.3、10、16、25 |
|
法蘭連接/2.5MPa |
||||
|
DN20 |
0.8-8 |
0.45-9 |
螺紋連接/6.3MPa |
4.0、6.3、10、16、25 |
|
法蘭連接/2.5MPa |
||||
|
DN25 |
1-10 |
0.5-10 |
螺紋連接/6.3MPa |
4.0、6.3、10、16、25 |
|
法蘭連接/2.5MPa |
||||
|
DN32 |
1.5-15 |
0.8-15 |
螺紋連接/6.3MPa |
4.0、6.3、10、16、25 |
|
法蘭連接/2.5MPa |
||||
|
DN40 |
2-20 |
1-20 |
螺紋連接/6.3MPa |
4.0、6.3、10、16、25 |
|
法蘭連接/2.5MPa |
||||
|
DN50 |
4-40 |
2-40 |
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN65 |
7-70 |
4-70 |
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN80 |
10-100 |
5-100 |
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN100 |
20-200 |
10-200 |
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN125 |
25-250 |
13-250 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16 |
|
DN150 |
30-300 |
15-300 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16 |
|
DN200 |
80-800 |
40-800 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16 |
松香油流量表安裝圖示及現場標定圖：
松香油流量表型譜
|
型號 |
說明 |
|||||||
|
WY-LWGY |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公稱通徑 |
4 |
|
|
|
|
|
|
4mm |
|
6 |
|
|
|
|
|
|
6mm |
|
|
10 |
|
|
|
|
|
|
10mm |
|
|
15 |
|
|
|
|
|
|
15mm |
|
|
20 |
|
|
|
|
|
|
20mm |
|
|
25 |
|
|
|
|
|
|
25mm |
|
|
32 |
|
|
|
|
|
|
32mm |
|
|
40 |
|
|
|
|
|
|
40mm |
|
|
50 |
|
|
|
|
|
|
50mm |
|
|
65 |
|
|
|
|
|
|
65mm |
|
|
80 |
|
|
|
|
|
|
80mm |
|
|
100 |
|
|
|
|
|
|
100mm |
|
|
125 |
|
|
|
|
|
|
125mm |
|
|
150 |
|
|
|
|
|
|
150mm |
|
|
200 |
|
|
|
|
|
|
200mm |
|
|
類型 |
N |
|
|
|
|
|
傳感器型：+12V或24V供電，輸出三線制脈沖信號 |
|
|
A |
|
|
|
|
|
變送器型：+24V供電，輸出二線制4-20mA |
||
|
B |
|
|
|
|
|
型：鋰電池供電，現場顯示無信號輸出 |
||
|
C |
|
|
|
|
|
型：+24V供電，現場顯示輸出二線制4-20mA |
||
|
C1 |
|
|
|
|
|
型：+24V供電，現場顯示帶有RS485通訊協議 |
||
|
C2 |
|
|
|
|
|
型：+24V供電，現場顯示帶有HART通訊協議 |
||
|
精度等級 |
05 |
|
|
|
|
0.5級 |
||
|
10 |
|
|
|
|
1.0級 |
|||
|
02 |
|
|
|
|
0.2級（協商訂貨，生產周期較長） |
|||
|
渦輪類型 |
W |
|
|
|
擴展測量范圍 |
|||
|
S |
|
|
|
標準測量范圍 |
||||
|
材質 |
S |
|
|
304不銹鋼 |
||||
|
L |
|
|
316（L）不銹鋼 |
|||||
|
防爆 |
N |
|
非防爆型 |
|||||
|
E |
|
防爆型，ExdⅡBT6 |
||||||
|
壓力等級 |
N |
常規（參照表2） |
||||||
|
H（x） |
高壓（參照表2） |
|||||||
