橄欖油流量計詳細資料：

  MY-LWGY型橄欖油流量計是吸取了國內外流量儀表技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，若與具有特殊功能的顯示儀表配套，還可以進行A定量控制、超量報警等，是流量計量和節能的理想儀表。 該類渦輪流量產品本身具備現場顯示功能，也可將流量信號以脈沖的形式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

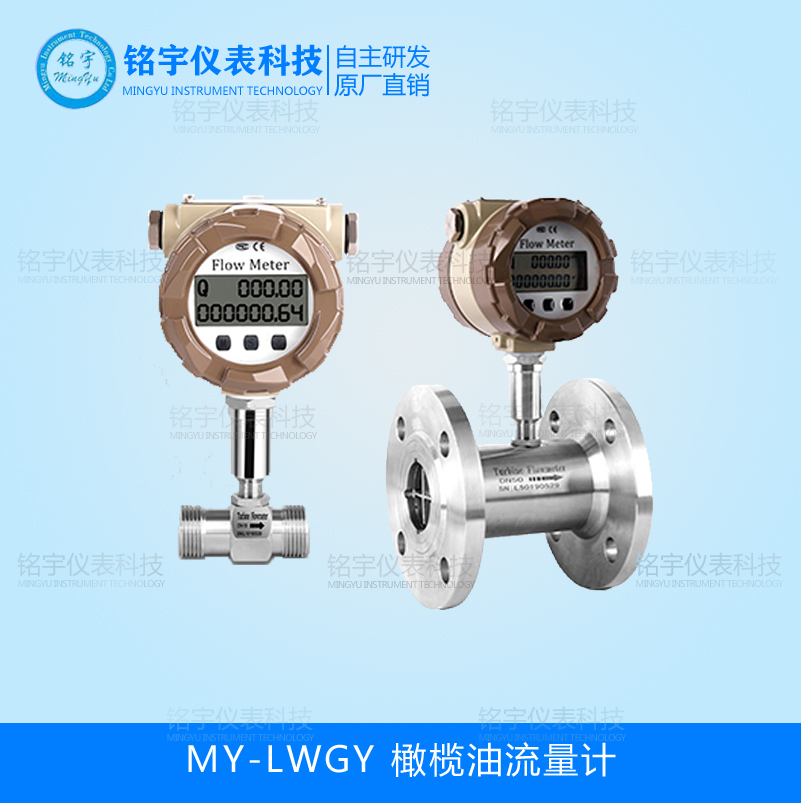

法蘭連接的橄欖油流量計	螺紋連接的橄欖油流量計



高壓夾持的橄欖油流量計	卡盤快捷的橄欖油流量計

二、橄欖油流量計計工作原理

流量計在管道中心安放一個渦輪，兩端由軸承支撐。當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪客服摩擦力矩和流體阻力矩而產生旋轉。渦輪的轉速通過裝在機殼外的傳感線圈來檢測，傳感線圈將檢測到的磁通變化信號送入前置放大器，產生于流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累計流量值和瞬時流量值。







三、橄欖油流量計特點及賣點：

1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到的精確度，在貿易結算中是優先選用的流量計；
3.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4.可獲得很高的頻率信號（3-4kHz），信號分辨力強；
5.范圍度寬，中大口徑可達1:20，小口徑為1:10；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

四、橄欖油流量計產品類型分類：

1．按儀表功能分類，HP-LWGY系列 橄欖油流量計可分為2大類，即：
■渦輪流量傳感器/變送器
■智能一體化渦輪流量計

2．功能說明

渦輪流量傳感器/變送器

該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

該類橄欖油流量產品均分為基本型和防爆型（ExdIIBT6）兩種，外形如圖

按照不同的輸出信號，該類產品可分為HP-LWGY-N型和HP-LWGY-A型

MY-LWGY-N型傳感器：12～24VDC供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米；

MY-LWGY-A型變送器：24VDC供電，二線制4-20mA 輸出，信號傳輸距離≤1000。

3.功能說明

MYWGY-N 型傳感器：12～24VDC 供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米。

MYWGY-A 型變送器：24VDC 供電，二線制4-20mA 輸出，信號傳輸距離≤1000。

MYWGY-B 型：供電電源采用 3.2V10AH鋰電池 （可連續運行4年以上）； 無信號輸出功能。

MYWGY-C 型：供電電源采用 24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或 HART 通訊。




圖 3                              圖 4                                    圖 5



             基本型傳感器 N                傳感器/變送器A                 智能一體化渦輪流量計B/C

六，橄欖油流量計安裝圖示及現場標定圖：

1、傳感器安裝時必須注意銘牌的流向切不可裝反。

2、通常情況下傳感器為水平安裝，由于傳感器受上游配套條件的限制，建議傳感器前后應有一定直管段，前直管段長度應為所選傳感器直經的10倍，后直管段長度應為所選傳感器直經的5倍。

3、傳感器的聯接外型與尺寸見附表二，如有特殊要求可協商定貨

4、現場應用

（1）甲醇蒸發器配料安裝示意圖。

（2）成品甲醛入庫安裝示意圖。

（3）半自動裝車安裝示意圖。

（4）全自動裝車安裝示意圖。
