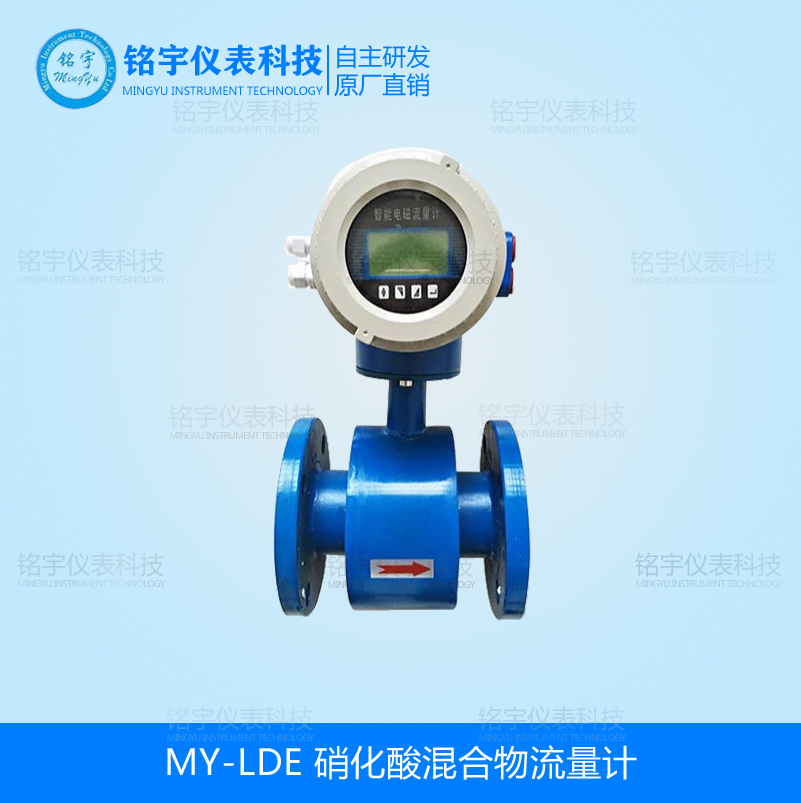

硝化酸混合物流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
硝化酸混合物流量計詳細資料：
硝化酸混合物流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
硝化酸混合物流量計測量原理：
流量計的工作原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電的電磁隔離。
硝化酸混合物流量計主要特點：
1、礦井水流量計的變送器結構簡單，沒有可動部件，也沒有任何阻礙流體流動的節流部件，所以當流體通過時不會引起任何附加的壓力損失，同時它不會引起諸如磨損、堵塞等問題，特別適用于測量帶有固體顆粒的礦漿、污水等液固兩相流體以及各種粘性較大的漿液等。如果采用耐腐蝕絕緣襯里和選擇耐腐材料制成點擊，可用于各種腐蝕性介質的測量。
2、電磁流量計是一種體積流量測量?jī)x表，在測量過程中，它不受被測介質的溫度、粘度、密度以及電導率（在一定范圍內）的影響。因此，電磁流量計只需經水標定以后，就可以用來測量其他導電性液體的流量，而不需要附加其他修正。
3、電磁流量計的量程范圍寬，同一臺電磁流量計的范圍度100:1.此外，電磁流量計只與被測介質的平均流速成正比，而與軸對稱分布下的流動狀態無關。
4、電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，而且線性好，因此可將測置信號直接用轉換器線性地轉換成標準化信號輸出，可就地指示，也可遠距離傳送。

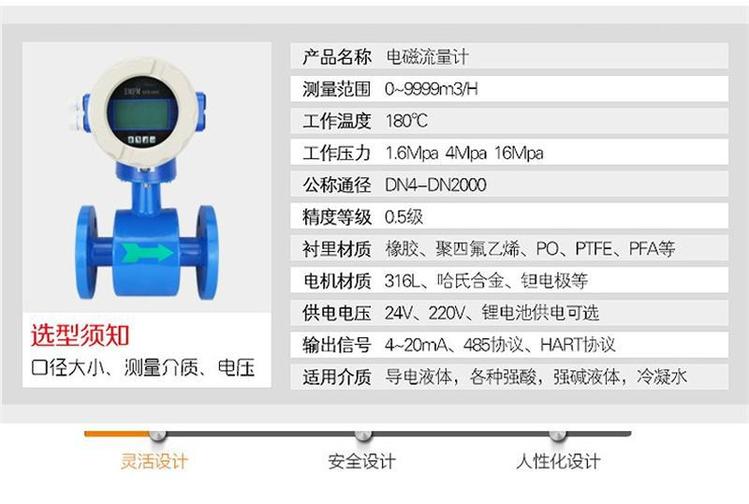

表1
| 公稱通徑 | 管道式四氟襯里：DN10～DN600 |
| （特殊規格可定制） | 管道式橡膠襯里：DN40～DN2200 |
| 流動方向 | 正，反，凈流量 |
| 量程比 | 150：1 |
| 重復性誤差 | 測量值的±0.1% |
| 精度等級 | 管道式：0.5級，1.0級 |
| 被測介質溫度 | 普通橡膠襯里：－20～＋60℃ |
| 高溫橡膠襯里：－20～＋90℃ | |
| 聚四氟乙稀襯里：－30～＋100℃ | |
| 高溫型四氟襯里：－20～＋180℃ | |
| 額定工作壓力 | DN10－DN150：≤1.6MPa |
| （高壓可定制） | DN200－DN350：≤1.0MPa |
| DN400－DN1000：≤0.6MPa | |
| DN450－DN2200：≤0.25MPa | |
| 流速范圍 | 0.1－15m/s |
| 電導率范圍 | 被測流體電導率≥5μs/cm |
| 信號輸出 | 4～20mA（負載電阻0～750Ω），脈沖/頻率，控制電平 |
| 通訊輸出 | RS485,MODBUS協議，HART協議 |
| 供電電源 | AC220V或DC24V |

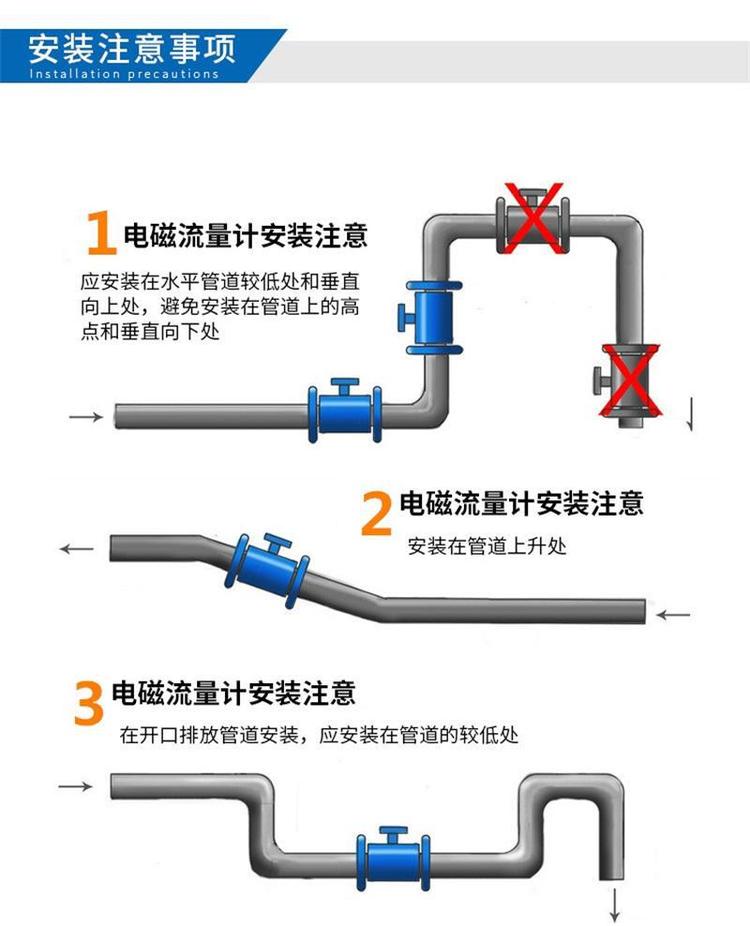

| 要求直管段長度 | 上游≥5DN，下游≥2DN |
| 連接方式 | 流量計與配管之間均采用法蘭連接，法蘭符合國標：GB/T9115.1-2000 |
| 防爆等級 | ExdeiallBT4-T6 |
| 防護等級 | IP65，特殊訂制z高可達IP68 |
| 環境溫度 | －25～＋60℃ |
| 相對溫度 | 5%～95% |
| 消耗總功率 | 小于20W |

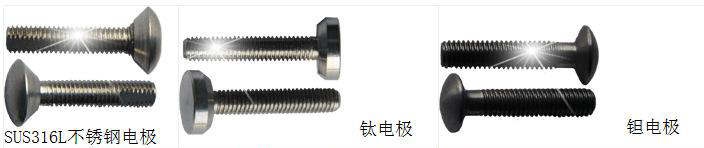

3. 電材料的選擇
應根據被測流體的腐蝕性來選擇電的材料，請查有關手冊，對于特殊流體應作腐蝕性試驗
| 材料 | 代號 | 耐腐蝕性能 |
| 316L不銹鋼 | V | 1適用于工業、生活用水，原水井水，城市污水等中性溶液 |
| 2弱腐蝕性酸、堿、鹽介質如碳酸、醋酸等 | ||
| 哈氏合金C | HC | 1適用于耐氧化性酸，如硝酸、混酸、鉻酸與硫酸的混合物 |
| 2耐氧化性鹽類或其它氧化劑環境的腐蝕如Fe、Cu | ||
| 3對海水、堿溶液，氧化物溶液有的耐腐蝕性 | ||
| 4不適用：鹽酸 | ||
| 哈氏合金B(yǎng) | HB | 1對于非氧化酸、堿、鹽如硫酸、磷酸、有良好的腐蝕性 |
| 2不適用：硝酸 | ||
| 鈦 | Ti | 耐海水，各種氯化物忽然次氯酸鹽及多種氫氧化物的腐蝕 |
| 鉭 | Ta | 除了外，幾乎能耐一切化學介質的腐蝕。但價格昂貴 |
| 鉑 | Pt | 適用所有的酸堿鹽溶液（發煙硫酸及硝酸） |
| 碳化鎢 | W | 具有優異的耐磨性能，專用于泥漿、紙漿等磨損性介質 |

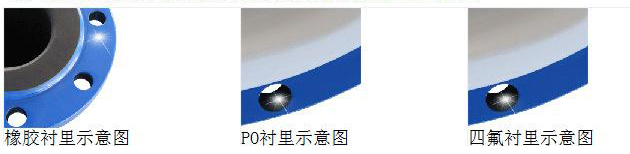

4.內襯材料的選擇
應根據被測介質的腐蝕性磨損性和溫度來選擇內襯材料
| 襯里材料 | 耐腐蝕性能 | 工作溫度 | 適用范圍 |
| 氯丁橡膠Ne | 耐一般低濃度酸堿鹽的腐蝕 | -20～70℃ | 工業用水污水低濃度酸堿鹽 |
| 聚氨酯橡膠PO | 有的耐磨性能,專用于強磨損性漿液,不耐腐 | -10～60℃ | 含固體顆粒的液體(泥漿礦漿等) |
| 聚全氟乙丙烯FEP | 1耐熱耐腐蝕性與PTFE相當 | -40～180℃ | 除砂漿等強磨損性介質外的所有流體。與PTFE一樣,能用于飲料等有衛生要求的介質 |
| 2機械強度高,抗磨損性能好 | |||
| 3內表光滑，不易粘附沉淀物 | |||
| 4有很好的耐負壓,抗真空作用 | |||
| 聚四氟乙烯PTFE | 幾乎可以抵抗所有化學介質的腐蝕,抗磨損性能較差 | -40～180℃ | 不能用于負壓管道及磨損性較強的流體 |
