MY-LDE碳酸流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。
碳酸流量計詳細資料：
MY-LDE由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。
廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
◆測量原理：
MY-LDE型智能的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為:
E=KBVD
公式中字母釋義：
K---------儀表常數
B---------磁感應強度
V - --------測量管道界面內的平均流速
D--------測量管道的截面內徑
測量流量時，導電性液體以速度V流過直于流動方高的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓通過二個或二個以上與液體直接接觸的電檢出，并通過電纜送至轉換器通過智能化處理，然后LED顯示或轉換成標準信號4-20mA和0-1KHz輸出。

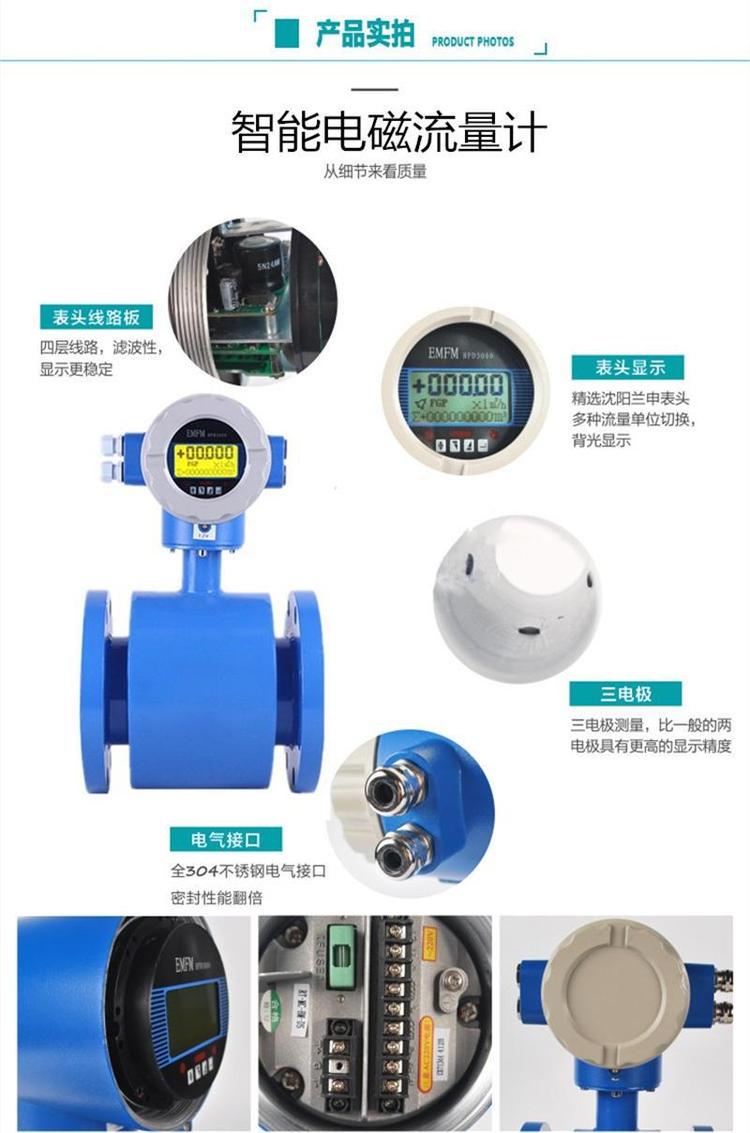

1.傳感器z重要的部件－線圈作z優化的設計，并通過z嚴格的實流試驗，切實保證產品的測量精度
2.信號電作的靜電屏蔽處理，保證小信號不會受線圈的干擾，保證低流速的測量精度
3.線圈與外界作隔離處理，保證線圈長期的絕緣強度，也就保證傳感器的長期測量精度
4.傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性（焊接是傳感器的z主要的生產工藝），特別是安裝線圈后的z后一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷
5.采用接地電結構，形成一個平衡電平面，保證整個測量平均速度的過程都被限制在平衡電平面之內進行，能很好的消除電氣噪聲干擾，提供精確的測量結果
6.采用定制的雙層屏蔽電纜
7.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低
8.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾
9.采用16位嵌入式微處理器，運算速度快，精度高
10.全數字處理，抗干擾能力強，測量可靠，精度高
11.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好
12.用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高
13.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等
14.菜單操作，使用方便，操作簡單，易學易懂
15.雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量
16.具有自檢與自診斷功能，并在屏幕上顯示
17.的防雷設計
◆流量參考范圍：
|
口徑 |
流量范圍（m3/h） |
口徑 |
流量范圍（m3/h） |
|
φ15 |
0.06~6.36 |
φ450 |
57.23～5722.65 |
|
φ20 |
0.11～11.3 |
φ500 |
70.65～7065.00 |
|
φ25 |
0.18～17.66 |
φ600 |
101.74～10173.6 |
|
φ40 |
0.45～45.22 |
φ700 |
138.47～13847.4 |
|
φ50 |
0.71～70.65 |
φ800 |
180.86～18086.4 |
|
φ65 |
1.19～119.4 |
φ900 |
?228.91～22890.6 |
|
φ80 |
1.81～180.86 |
φ1000 |
?406.94～40694.4 |
|
φ100 |
2.83～282.60 |
φ1200 |
553.90～55389.6 |
|
φ150 |
6.36～635.85 |
φ1600 |
723.46～72345.6 |
|
φ200 |
11.3～1130.4 |
φ1800 |
915.62～91562.4 |
|
φ250 |
17.66～176.25. |
φ2000 |
1130.4～113040.00 |
|
φ300 |
25.43～2543.40 |
φ2200 |
1367.78～136778.4 |
|
φ350 |
34.62～3461.85 |
φ2400 |
1627.78～162777.6 |
|
φ400 |
45.22～4521.6 |
φ2600 |
1910.38～191037.6 |
◆選擇型譜：
|
型號 |
口徑 |
|||||
|
MY-LDE |
15~2600 |
|||||
|
代號 |

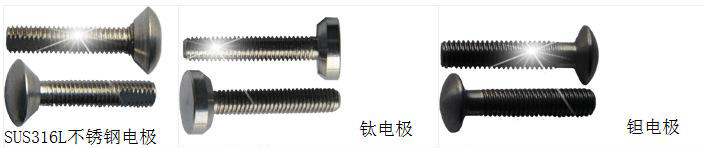

電材料 |
|||||
|
K1 |
316L |
|||||
|
K2 |
HB |
|||||
|
K3 |
HC |
|||||
|
K4 |
鈦 |
|||||
|
K5 |
鉭 |
|||||
|
K6 |
鉑合金 |
|||||
|
K7 |
不銹鋼涂覆碳化鎢 |
|||||
|
代號 |
內襯材料 |
|||||
|
C1 |
聚四氟乙烯F4 |
|||||
|
C2 |
聚全氟乙丙烯F46 |
|||||
|
C3 |
聚氟合乙烯FS |
|||||
|
C4 |
聚錄丁橡膠 |
|||||
|
C5 |
聚氨脂橡膠 |
|||||
|
代號 |
功能 |
|||||
|
E1 |
0.3級 |
|||||
|
E2 |
0.5級 |
|||||
|
E3 |
1級 |
|||||
|
F1 |
4－20Madc,負載≤750Ω |
|||||
|
F2 |
0-3khz,5v有源,可變脈寬, 輸出有效頻率 |
|||||
|
F3 |
RS485接口 |
|||||
|
T1 |
常溫型 |
|||||
|
T2 |
高溫型 |
|||||
|
T3 |
超高溫型 |
|||||
|
P1 |
1．0MPa |
|||||
|
P2 |
1．6MPa |
|||||
|
P3 |
4．0MPa |
|||||
|
P4 |
16MPa |
|||||
|
D1 |
220VAC±10％ |
|||||
|
D2 |
24VDC±10％ |
|||||
|
J1 |
一體型結構 |
|||||
|
J2 |
分體型結構 |
|||||
|
J3 |
防爆一體型結構 |
|||||
◆電選擇圖示：
◆被測介質襯里材料選擇圖示：
◆安裝說明及圖示：
電磁流量計前方z少要有5＊D（D為流量計內徑）長度的直管段，后方z少要有3＊D（D為流量計內徑）長度的直管段；流體的流動方向和流量計的箭頭方向一致；管道內要有真空會損壞流量計的內襯，需特別注意；在電磁流量計附近應無強電磁場；在電磁流量計附近應有充裕的空間，以便安裝和維護；若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離z少要有30×D（D流量計內徑）長度為方便今后流量計的清洗和維護，應安裝旁通管道。（祥見圖示：）
