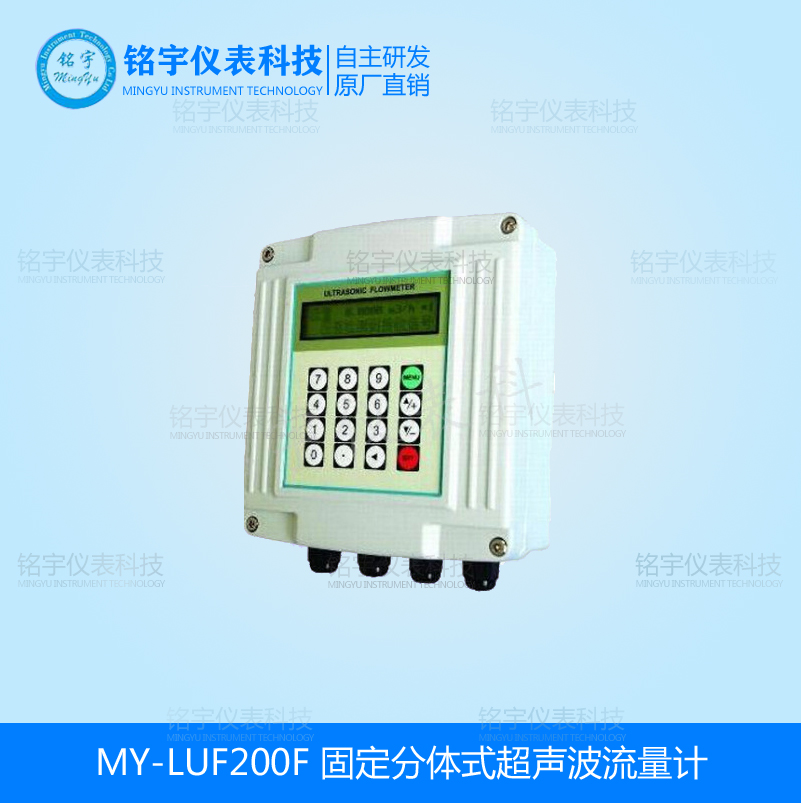

MY-LUF200F固定分體式超聲波流量計是將超聲波傳感器和顯示器分開安裝的形式。以速度差法為原理，測量圓管內液體流量。超聲波流量計采用了數字發射、數字接收、數字分析、數字輸出等的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。轉換器形式有：壁掛式、盤裝式、一體式；傳感器形式有：插入式、管段式、外夾式。
固定分體式超聲波流量計詳細資料：
MY-LUF200F固定分體式超聲波流量計是將超聲波傳感器和顯示器分開安裝的形式。以速度差法為原理，測量圓管內液體流量。超聲波流量計采用了數字發射、數字接收、數字分析、數字輸出等的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。轉換器形式有：壁掛式、盤裝式、一體式；傳感器形式有：插入式、管段式、外夾式。
一、固定分體式超聲波流量計產品特點：
1、操作方便：既可用磁性棒在一次表上瀏覽參數，還可通過二次表用中文進行參數再設定或顯示；
2、高精度測量：線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1%；
3、測量范圍大：選用不同型號的傳感器 , 可實現口徑 DN15～DN6000mm 管道流量的測量；
4、防護等級高：一次表防護等級可達到IP68，可浸入水下2米工作；
5、多重顯示：一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可中文顯示100余項菜單；
6、傳輸距離遠：組網快捷，一次表與二次表（或計算機）之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲波流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題。
二、超聲波流量計技術參數：
1.技術指標：
|
項目 |
性能、參數 |
|
主機 |
2×20點陣式背光型液晶顯示器，工作溫度（-20～60℃） |
|
打印機輸出24列字符微型熱敏打印機 |
|
|
4×4+2式輕觸鍵盤 |
|
|
數據接RS-485,可利用互聯網到本公司網站下載軟件升級流量計程序 |
|
|
傳感器 |
標準TS-2型適用于管徑：DN15～DN100mm流體溫度≤110℃ |
|
標準TM-1型適用于管徑：DN50～DN1000mm流體溫度≤110℃ |
|
|
標準TL-1型適用于管徑：DN300～DN6000mm流體溫度≤110℃ |
|
|
測量介質 |
水、海水、工業污水、酸堿液、各種油類等能傳導聲波的液體 |
|
流速范圍 |
0～±30m/s |
|
測量精度 |
優于±1% |
|
電源 |
鎳氫電池可連續工作20小時以上或AC220V |
|
功耗 |
1.5W |
|
充電 |
采用智能充電方式，直接接入AV220V，充電后自動停止，顯示綠燈 |
|
重量 |
凈重2.5Kg（主機） |
|
備注 |
配備一體式高強度防護箱，可以在野外惡劣環境中使用 |
2.傳感器與顯示表的選擇：
3.分體式超聲波流量計的安裝圖：
三、超聲波流量計選型表：
|
MY-LUF200 |
超聲波流量計 |
|||
|
儀表類型 |
G |
管道式（同時提供通徑DN） |
||
|
D |
固定一體式 |
|||
|
F |
分體式 |
|||
|
S |
手持式 |
|||
|
B |
便攜式 |
|||
|
傳感器形式 |
T |
外夾式 |
||
|
H |
高溫外夾式 |
|||
|
C |
插入式 |
|||
|
顯示表形式 |
W |
壁掛式 |
||
|
S |
盤裝式 |
|||
|
D |
防爆式 |
|||
|
|
||||
