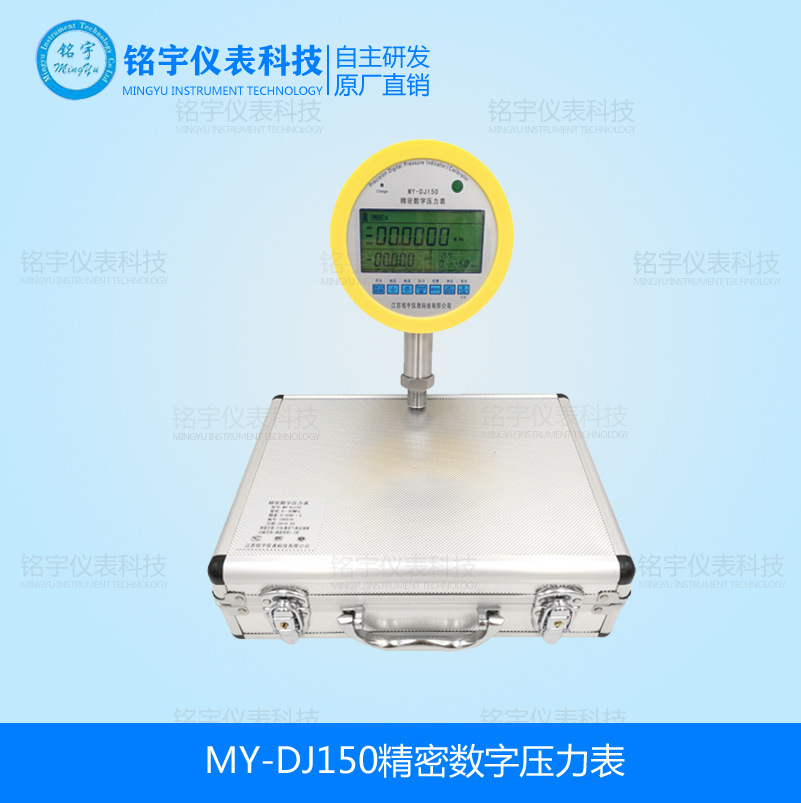

MY-DJ150精密數字壓力表是我公司根據多年生產經驗及市場需求，經科研技術人員精心設計，軟硬件齊全，性能穩定可靠，使用廣泛的又一系列產品。 精密數字壓力表除可作較高準確度校正標準器(表)外，也可作為現場校驗儀表使用，廣泛用于冶金、石油、化工、電力、天然氣、計量及科研等部門。
精密數字壓力表詳細資料：
MY-DJ150精密數字壓力表是我公司根據多年生產經驗及市場需求，經科研技術人員精心設計，軟硬件齊全，性能穩定可靠，使用廣泛的又一系列產品。
精密數字壓力表除可作較高準確度校正標準器(表)外，也可作為現場校驗儀表使用，廣泛用于冶金、石油、化工、電力、天然氣、計量及科研等部門。
精密數字壓力表概述:
l 、精密數字壓力表為交直流兩用型儀表，在測量壓力的同時，可測量:±25mADC電流或±50VDC電壓,壓力開關測試并且自動記錄壓力開關值，具有24VD輸出，可作為4 -20mA兩線制變送器供電電源。
2、采用24位高性能A/D轉換器配合高性能的微處理器對儀表的各項性能及技術指標作連續修正，保證儀表長時間內寬溫度范圍內使用而不影響儀表的精度。
3,功耗低，電池采用進口鎳氫(鋰) 高能量電池， 采用國外進口鋁合金機殼，外形美觀，堅固耐用、抗干擾能力強。
4、智能充電，具有電池過充電、欠電壓自動關機及自動保護功能。微功耗的關機保護功能，保護儀表在長期不使用時，電池能量不受損， 保證電池的長壽命使用，
5、儀表量程功能豐富， 一表多用。
6、采用薄膜面板及進口輕觸開關，款式新穎，按鍵壽命長。
7、背光LCD 多路顯示， 功耗低、壽命長。
8、壓力、電流和電壓數字校準不用任何硬件調整，可直接在面板上操作調校零點和滿量程。
9、內置六位高精度直流數字電壓、電流表。
1 0、具有R S - 2 3 2 接口，可與上位機進行通信，傳遞實時測量數據給專用檢走軟件，可進行數據記錄、自動生成表格、自動進行誤差計算、檢定數據可存儲打印。可檢定壓力變送器、指針式壓力表、壓力開關(壓力控制器) 等。
精密數字壓力表工作原理
2、工作原理
a、壓力: 被測介質從引壓管施加于固態(硅膜片)傳感器上，當壓力變化時，擴散硅膜片的電阻在壓力電阻效應下發生變化、這個變化作為電信號被檢測出來，通過線路將其轉換為與壓力成比例關系的電壓信號，該信號經2 4位模擬/數字轉換器轉換為數字信號，經微處理器處理后，在L C D顯示器上顯示出被檢介質壓力值的數字。
b、電流、電壓:隨機查副表筆插入儀器面板時相應插孔內，將儀表打開至電流或電壓檔即可測量，測量數據經2 4位A / D采集后送入微處理器進行線性、溫度、滿度處理，后在L C D顯示屏上顯示出測量值。
精密數字壓力表技術指示
1、壓力量程: -0.1~60MPa(量程選擇見附表)也可選配多只智能數字壓力模塊，數量及量程不限，自動識別使用方便(模塊選擇見附表)可選表壓、絕壓或者差壓測量，與手操泵或壓力校驗器聯用可以校驗壓力變送器、彈簧管式壓力表、壓力開關等
2、分辨率: 壓力:Min O.1Pa,電流: O.1μ A 電壓:O.lmV
3、電流測量范圍:士25.0000 mA,電壓測量范圍:士50.0000 V
4、直流電源輸出: 24VDC土10%,大負載電流50mA
5、準確度: 壓力:O.05%F•S 0.02%F•S
電壓、電流:士(0.01%R.D+0.005%F•S)
6、溫度范圍:0-50°C
7、直流工作時間:≥80 小時，視工作情況而定
8、顯示: 5位或6位可選
9、相對濕度:≤80%RH
10、過載能力: 為量程上限的1.2-1.5倍
11、外形尺寸:122x106x49mm(長×寬×高)
12、重量:1000g
13、電源:3.7V/3000mAh鋰電池，充電電壓5V
14、傳壓介質: -1OOkPa--250kPa范圍內，傳壓介質只能為無腐蝕性的氣體，O.4MPa --60MPa范圍內，傳壓介質為與316L不銹鋼相兼容的液(氣)體。
壓力模塊選型表（特殊量程可以訂做）
|
型號 |
量程 |
準確度 |
型號 |
量程 |
準確度 |
|
DPM01 |
-100～0KPa |
0.05%F•S 0.02%F•S |
DPM15 |
0～600KPa |
0.05%F•S 0.02%F•S |
|
DPM02 |
-100～100KPa |
DPM16 |
0～1MPa |
||
|
DPM03 |
-60～60KPa |
DPM17 |
0～1.6MPa |
||
|
DPM04 |
-25～25KPa |
DPM18 |
0～2MPa |
||
|
DPM05 |
-10～10KPa |
DPM19 |
0～2.5MPa |
||
|
DPM06 |
-6～6KPa |
DPM20 |
0～4MPa |
||
|
DPM07 |
-4～4KPa |
DPM21 |
0～6MPa |
||
|
DPM08 |
0～25KPa |
DPM22 |
0～10MPa |
||
|
DPM09 |
0～40KPa |
DPM23 |
0～16MPa |
||
|
DPM10 |
0～60KPa |
DPM24 |
0～20MPa |
||
|
DPM11 |
0～100KPa |
DPM25 |
0～25MPa |
||
|
DPM12 |
0～160KPa |
DPM26 |
0～30MPa |
||
|
DPM13 |
0～250KPa |
DPM27 |
0～40MPa |
||
|
DPM14 |
0～400KPa |
DPM28 |
0～60MPa |
精密數字壓力表注意事項
1、儀表不用時，應關掉電源，長期不用時，應三個月放電、充電一次。
2、儀表有足夠的過載能力，但切勿嚴重過載，否則會造成儀表傳感器的損壞，導致儀表無法使用。
3、儀表傳感器屬于高精密產品，硅膜片表面切勿與固體碰撞，否則會損壞傳感器。
4、沒有專業的檢測技能和專用的檢測設備，切勿打開機箱進行檢修，更不允許調整內部器件，更換材料，否則無法保證儀表的可靠性。
