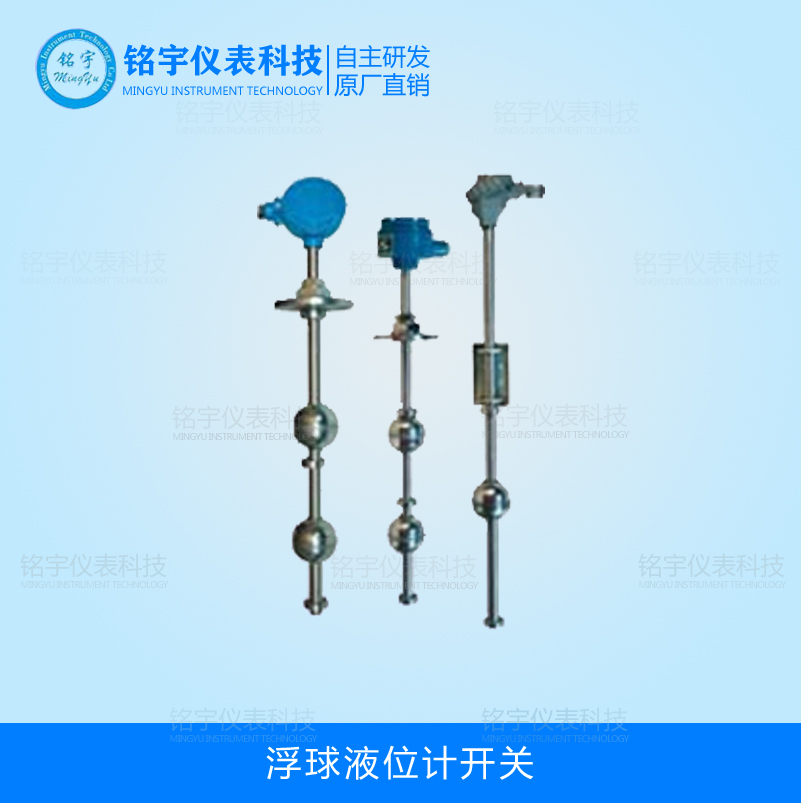

浮球液位計開關詳細資料：

MY-UQK系列浮球液位計開關能廣泛使用于煉油、化工、造紙、食品、及污水處理等行業。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。
防腐型浮球液位計開關對強腐蝕性介質有的抗腐蝕性能，防爆型控制儀可應用于易爆的場合(隔爆型，防爆標志：EXdⅡBT4)。
MY-UQK系列液位顯示控制儀由傳感器和顯示表兩部分組成

型號

型號舉例：
1.MY-UQK-10GB  1支
表示MY-UQK系列傳感器1支，檢測點數為10點，材質為不銹鋼防爆型。
2.MY-UQK100G  1套
表示MY-UQK-71系列傳感器1支，檢測點數為100點，材質為不銹鋼。配MY-SMTA型顯示儀表一臺。
在缺省情況下，配套的顯示儀表皆為控制型儀表，外形尺寸為A型；MY-100型皆為LED顯示、MY-600型皆為光柱顯示，除非另有要求。
3.MY-UQK-100G  1支    MY-SMTA 1臺
表示MY-UQK系列傳感器1支，檢測點數為100點，材質為不銹鋼。配MY-600型顯示儀表一臺。其外形尺寸為160（寬）×80（高），無控制，光柱顯示。浮球液位計開關技術參數:
1、產品執行標準：Q/320621EXE01-2001
2、測量范圍
   S型：≤2m
   GX型：≤1.5m
   G(B)型、F(B)型：≤12m
3、工作條件
  介質溫度：
   S型-5～+45℃
   G型、F型-40～+80~C(高+120℃)
 GB型、FB型-40～+80~C(高+120℃)
4、工作環境溫度：
 S型-5～+45℃
 G型、F型-10～+45℃
 B型-10～+45℃
5、工作壓力：
 G型0.6Mpa
 F型0.25Mpa
 S型常壓
6、被測介質比重：>0.7
7、被測介質粘度：<1.25st
8、防爆性能
  防爆類型：隔爆型(只有GB、FB)
  防爆標志：dIIBT4

浮球液位計開關結構原理 :
    MY-UQK傳感器中裝有三只干簧管分別為下限、上限、越限報警。MY-UQK-4有五只干簧管，比MY-UQK-2多兩點液位顯示。裝有磁鋼的浮球隨液位上、下時使不同位置的干簧管動作，通過顯示表內相應繼電器的吸合將液位的正確位置指示出來。下限、上限顯示表有繼電器觸點輸出(相當于1 x 2開關)。上限越能發出聲、光報警信號而無繼電器觸點輸出。
     MY-UQK-10、MY-UQK-50傳感器中裝有若干只干簧管。當裝有磁鋼的浮球隨液位上、下時，使不同位置的干簧管動作，從而使傳感器輸出的阻值發生變化，顯示表則將這變化的阻值轉換成面板—卜的發光二管的亮熄來顯示被測的液位。顯示表上裝有控制點的設定鈕，叮任意將液位的控制范圍預行設定。當液位到達設定高度時，顯示表內繼電器吸合由繼電器的觸點通或斷去控制液面或報警。
