多功能壓力校驗儀詳細資料：

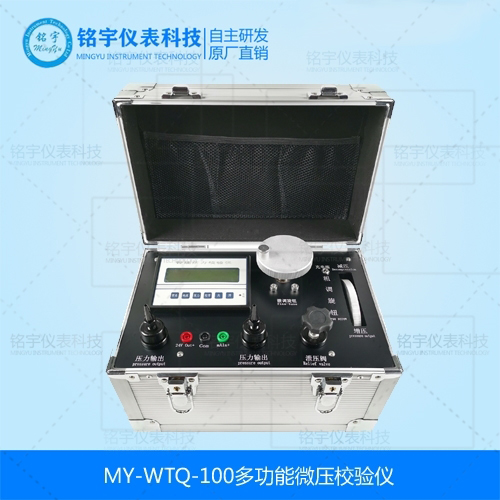

MY-WTQ-100型多功能壓力校驗儀(以下簡稱為校驗儀)，適用于采用壓力傳感元件，做檢測探頭的各種型號校驗儀器檢驗、校準用。是針對煤礦井下生產條件惡劣，防突儀器現場使用過程中損壞嚴重，需要經常檢驗、校準而設計的。也實用于校驗儀器生產廠家，在生產過程中及產品出廠檢驗中使用。

多功能壓力校驗儀其功能特點如下:

l、顯示數據直讀。LCD自帶背光燈，可直接清晰顯示kPa和mmH2O值。

2、精度高。微處理器可對零點和線性進行連續修正。

3、自備微壓造壓裝置。手動造壓，帶有粗調和微調旋鈕，減少壓縮空氣的張力。

二.多功能壓力校驗儀主要技術指標

1、量程范圍:0～±l0Kpa 0～±20Kpa  0～±30Kpa 等量程。



2、分辨率:Min:1Pa

3、準確度:0.1%FS

4、使用條件:

a、環境溫度:15℃～35℃

b、相對溫度:≦80%RH

c、大氣壓力:86～106KPa

5、過載壓力:滿量程1.5倍

三.多功能微壓校驗儀校驗規則

1、防突儀器在正常使用中，由使用單位每10天進行一次校驗。

2、使用中的防突儀器經檢測，基本誤差超 出規定要求，應立即停用，進行校準。

3、對防突儀器檢驗、校準按制造廠規定的量程范圍進行。

4、校驗儀允許基本誤差的小于或等于受檢防突儀器允許基本誤差的1/3。

5、校驗儀壓力量程，應滿足防突儀器大檢驗、校準壓力量程范圍。

四.多功能微壓校驗儀校驗方法：

1、檢 測

a、校驗儀及防突儀器預熱時間推薦選用20min、30min、60min，但不少于20min。

b、檢測點應均勻分布在防突儀器檢驗、校準范圍內，均勻分布點至少為五個點(包括測量上、下限點)。

c、用比較的方法進行檢測。將校驗儀與防突儀器用膠管正確連通，先檢查氣密性，符合要求后再進行檢測。

d、基本誤差檢驗。在防突儀器量程范圍內，由低到高讀取正行程各檢測點的顯示值，當達到大值時，保持linin，然后逐步減至小值，并讀取反行程各檢測點的顯示值。

校實測基本誤差，按下列公式計算：



                             Y_F –Y_B

Q= ———× 100%

                     Y



式中:Q—實測基本誤差，%

     Y_F—防突儀器顯示值，KPa或(mmH₂O)

     Y_B—校驗儀顯示值，KPa或(mmH₂O)

     Y—防突儀器的量程，KPa或(mmH₂O)

2、校 準

防突儀器在檢測中發現，實測基本誤差超出防突儀器允許誤差范圍，應進行校準。

a.將校驗儀與防突儀器用膠管正確連通，先檢查氣密性，符合要求后，在常壓下，將校驗儀顯示值調到量程下限零點，穩定后將防突儀器零點差值調回零位。

b.將校驗儀顯示值逐步增至防突儀器量程上限點，穩定后將防突儀器上限點差值調回到上限點。

c.防突儀器校準調試完畢后，再進行檢驗。

注:調整防突儀器零點和滿度，應按防突儀器使用說明書要求進行。

3、檢 驗

按條"檢測"步驟進行檢驗。
