MY-LDE發煙硝酸流量計的工作原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電測量產生的感應電壓
MY-LDE發煙硝酸流量計的工作原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電的電磁隔離，如圖所示。硝酸流量計價格
MY-LDE發煙硝酸流量計：廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對一般導電液體（自來水、污水、鹽水等）的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿等具有腐蝕性液體的流量。
一、發煙硝酸流量計工作原理：
MY-LDE發煙硝酸流量計（硝酸流量計）的工作原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電的電磁隔離，如圖所示。
二、發煙硝酸流量計優勢及賣點：
1.傳感器z重要的部件－線圈作z優化的設計，并通過z嚴格的實流試驗，切實保證產品的測量精度
2.信號電作的靜電屏蔽處理，保證小信號不會受線圈的干擾，保證低流速的測量精度
3.線圈與外界作隔離處理，保證線圈長期的絕緣強度，也就保證傳感器的長期測量精度
4.傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性（焊接是傳感器的z主要的生產工藝），特別是安裝線圈后的z后一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷
5.采用接地電結構，形成一個平衡電平面，保證整個測量平均速度的過程都被限制在平衡電平面之內進行，能很好的消除電氣噪聲干擾，提供精確的測量結果
6.采用定制的雙層屏蔽電纜
7.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低
8.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾
9.采用16位嵌入式微處理器，運算速度快，精度高
10.全數字處理，抗干擾能力強，測量可靠，精度高
11.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好
12.用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高
13.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等
14.菜單操作，使用方便，操作簡單，易學易懂
15.雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量
16.具有自檢與自診斷功能，并在屏幕上顯示
17.的防雷設計

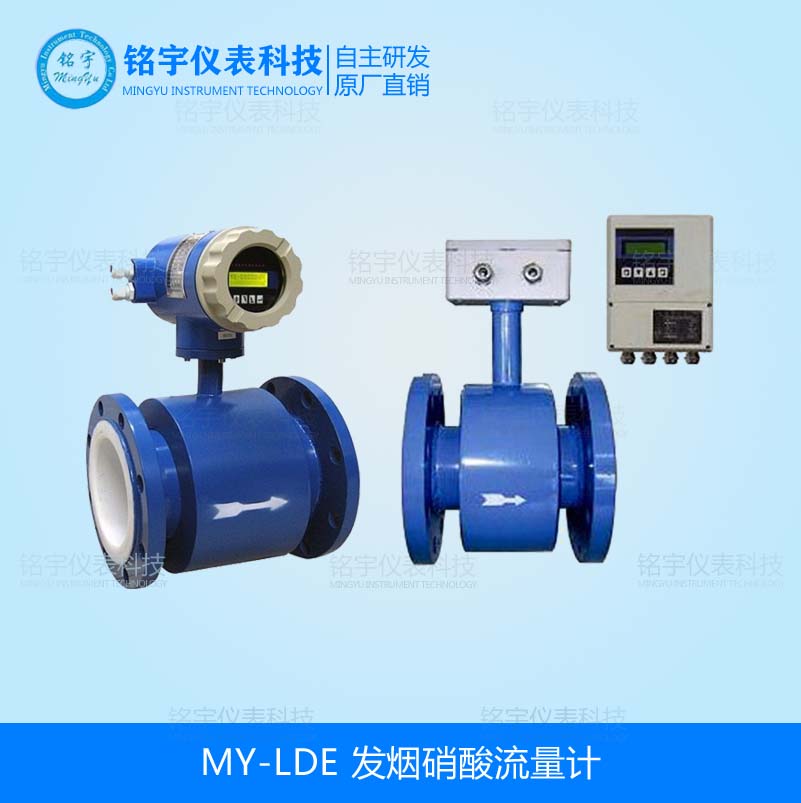

↑一體式發煙硝酸流量計 ↑分體式發煙硝酸流量計
三、發煙硝酸流量計解剖圖：
四、發煙硝酸流量計選用要點：
發煙硝酸流量計應用領域廣泛。大口徑儀表較多應用于給排水工程，中小口徑常用于固液雙相等難測流體或高要求場所，如測量造紙工業紙漿液和黑液、有色冶金業的礦漿、選煤廠的煤漿、化學工業的強腐蝕液體以及鋼鐵工業高爐風口冷卻水控制和監漏，長距離管道煤的水力輸送的流量測量和控制。小口徑、微小口徑常用于醫藥工業、食品工業、生物工程等有衛生要求的場所。
1、根據一體型和分離型電磁流量計的特點，選擇合適的類型。一體型電磁流量計安裝敷線方便，精度中等，不宜在地面以下安裝，以防轉換器被水淹沒。分離型電磁流量計，精確度較高，轉換器與傳感器異地安裝，更適合現場環境比較差（如有害、有毒、易受水淹沒等場所）的場合，但安裝、敷線較嚴格，否則易引入干擾信號。
2、選擇合適的電形式。對于不產生結晶、結疤、不沾污電的介質，可用標準電，否則用刮刀式清垢電或有清洗連接裝置的電。對于測污泥場合，還可選用可換式電。
3、根據被測介質的腐蝕性選擇電材料。
五、發煙硝酸流量計選型表：
|
型號 |
通經（mm） |
流量范圍（m3/h） |
口徑 |
口徑 |
流量范圍（m3/h） |
|
MY-LDE15 |
DN15 |
0.32-6.36 |
MY-LDE/LCD450 |
DN450 |
286.13-5722.65 |
|
MY-LDE20 |
DN20 |
0.57-11.30 |
MY-LDE/LCD500 |
DN500 |
353.25-7065.00 |
|
MY-LDE25 |
DN25 |
0.88-17.66 |
MY-LDE/LCD600 |
DN600 |
508.68-10173.60 |
|
MY-LDE32 |
DN32 |
1.45-28.94 |
MY-LDE/LCD700 |
DN700 |
692.37-13847.40 |
|
MY-LDE40 |
DN40 |
2.26-45.22 |
MY-LDE/LCD800 |
DN800 |
904.32-18086.40 |
|
MY-LDE50 |
DN50 |
3.53-70.65 |
MY-LDE/LCD900 |
DN900 |
1144.53-22890.60 |
|
MY-LDE65 |
DN65 |
5.97-119.40 |
MY-LDE/LCD1000 |
DN1000 |
1413.00-28260.00 |
|
MY-LDE80 |
DN80 |
9.04-180.86 |
MY-LDE/LCD1200 |
DN1200 |
2034.72-40694.40 |
|
MY-LDE100 |
DN100 |
14.13-282.60 |
MY-LDE/LCD1400 |
DN1400 |
2769.48-55389.60 |
|
MY-LDE125 |
DN125 |
22.08-441.56 |
MY-LDE/LCD1600 |
DN1600 |
3617.28-72345.60 |
|
MY-LDE150 |
DN150 |
31.79-635.85 |
MY-LDE/LCD1800 |
DN1800 |
4578.12-91562.40 |
|
MY-LDE/LCD200 |
DN200 |
56.52-1130.40 |
MY-LDE/LCD2000 |
DN2000 |
5652.00-113040.00 |
|
MY-LDE/LCD250 |
DN250 |
88.31-1766.25 |
MY-LDE/LCD2200 |
DN2200 |
6838.92-136778.40 |
|
MY-LDE/LCD300 |
DN300 |
127.17-2543.40 |
MY-LDE/LCD2400 |
DN2400 |
8138.88-162777.60 |
|
MY-LDE/LCD350 |
DN350 |
173.09-3461.85 |
MY-LDE/LCD2600 |
DN2600 |
9551.88-191037.60 |
|
MY-LDE/LCD400 |
DN400 |
226.08-4521.60 |
