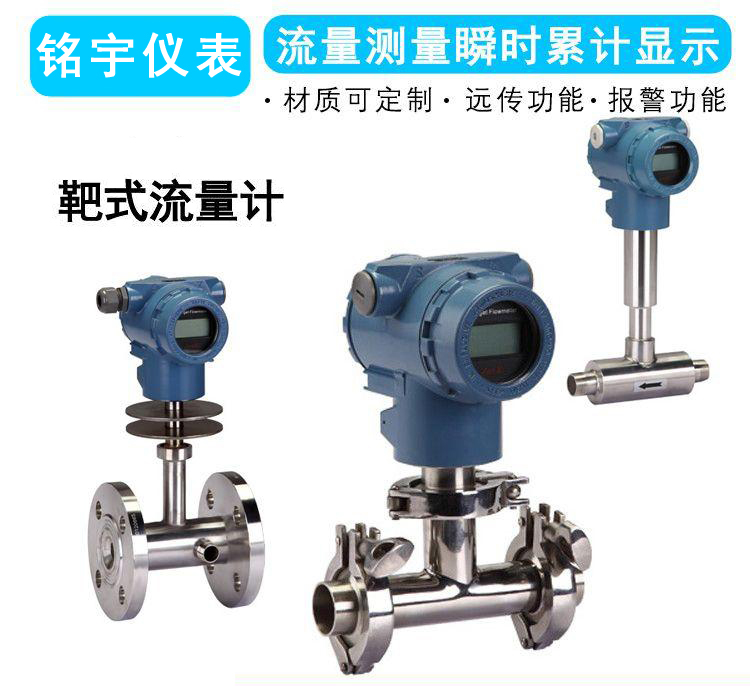

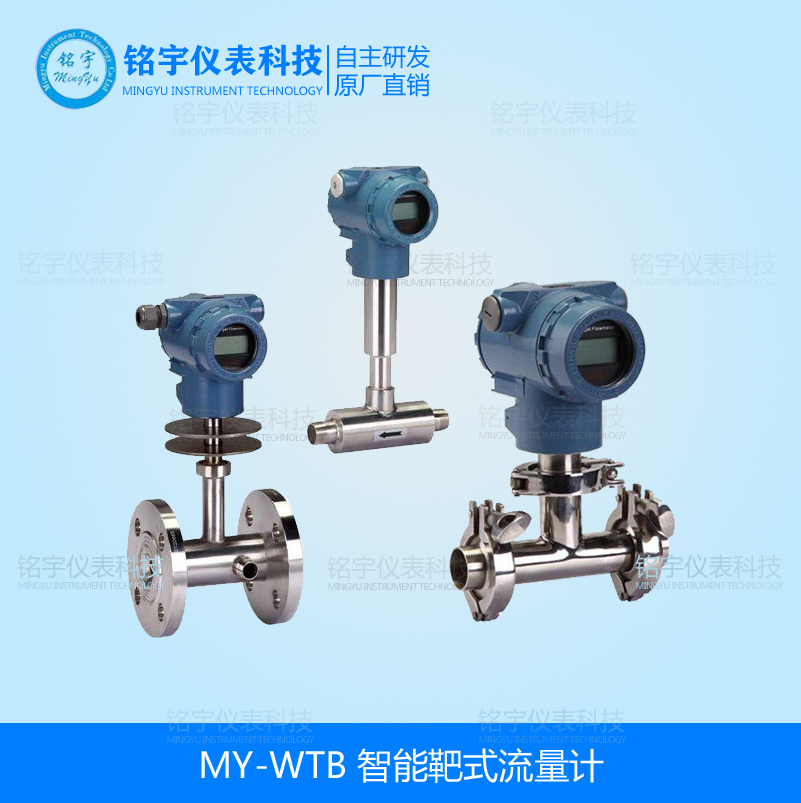

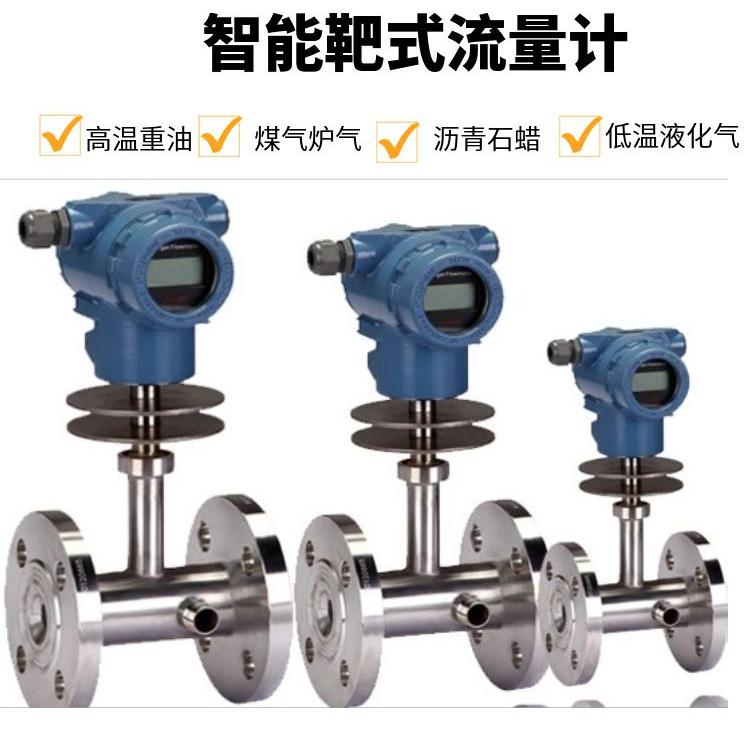

智能靶式流量計

智能靶式流量計是采用成熟可靠的力稱重傳感器技術，其根據工況特性需求，可以將流速、流量（或將工況溫度、壓力檢測優化一體），充分體現了當今機電一體化產品的高科技性及其產品的性價比。儀表系統數據處理采用Texas Instruments Incorporated的MCU 技術并結合現代微電子工藝研制開發一種高可靠、準確度高的工業流量測控儀表。隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量計，它既有孔板、渦街等流量計無可動部件的特點，同時又具有很高的靈敏度、與容積式流量計相媲美的準確度，量程范圍寬。采用芯片級的電容式力傳感器,高效的抗過載結構設計是該新型產品真正實現高精度,高穩定性的關鍵核心。



典型應用

靶式流量計廣泛用于：

氣體類：煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等。

液體類：重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、

糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、

乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、菜油、液氧、洗發液、牙膏、凝膠、

燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、煤油、

甘油、染料、水、硝酸 、高沸點有機溶液、豬油、酒精、油、乙烯、聚丙烯、甲笨等。

蒸汽類：過熱蒸汽、飽和蒸汽。

工作原理

當介質在測量管中流動時，因其自身的動能通過阻流件（靶式流量計）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：

F=CdAρ·V2/2

式中：F——阻流件所受的作用力

        Cd——物體阻力系數

         A——阻流件對測量管軸向投影面積（mm2）

         ρ——工況下介質密度（kg/m3）

         V——介質在測量管中的平均流速（m/s）

阻流件（靶）接受的作用力F，經剛性連接的傳遞件（測桿）傳至傳感器，傳感器產生電壓信號輸出：

V=KF

式中：V——傳感器輸出的電壓（mV）,       K——比例常數，

F——阻流件（靶）所受的作用力

由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。

3、產品特點

   ·整臺儀表結構堅固無可動部件，插入式結構，拆卸方便；

   ·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；

   ·傳感器不與被測介質接觸，不存在零部件磨損，使用安全可靠；

   ·可就地采用干式標定方法，即采用砝碼掛重法。按鍵操作即可完成標定；

   ·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；

   ·具有一體化溫度、壓力補償，直接輸出質量或標方；

   ·具有可選小信號切除、非線性修正、濾波時間可選擇；

   ·能準確測量各種常溫、高溫400度、低溫-200度工況下的氣體、液體流量；

   ·靈敏度高，能測量超小流量，其可測低流速為0.8m/s，測量范圍寬，可達1：30；

   ·計量準確，精度可達到0.2%；

   ·重復性好，一般為0.05%～0.08%，測量快速；

   ·壓力損失小，僅為標準孔板的1/2△P左右；

   ·抗干擾，抗雜質能力特強；

   ·可根據實際需要更換阻流件（靶片）而改變量程；

   ·低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量；

   ·安裝簡單方便，易維護；

   ·多種輸出形式，能遠傳各種參數；

   ·抗震動性強，一定范圍內可測脈動流。

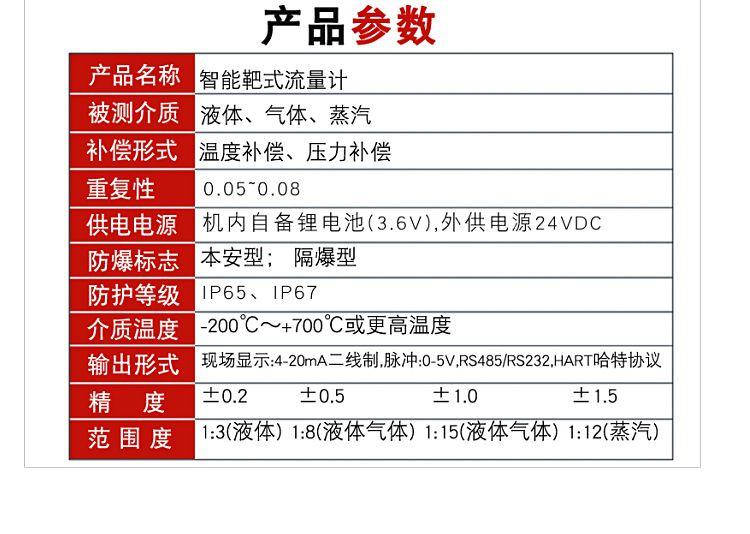

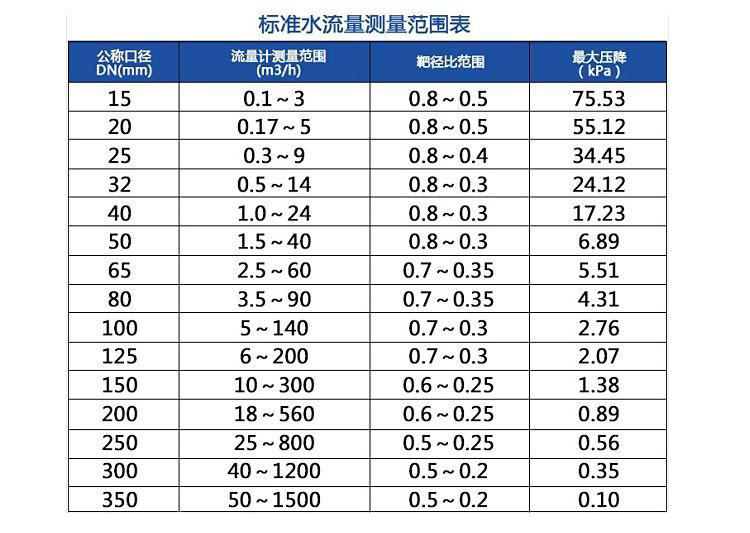

主要技術參數表
