高溫投入式靜壓液位計是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性 校正。轉換成4~20mADC標準電流信號輸出。

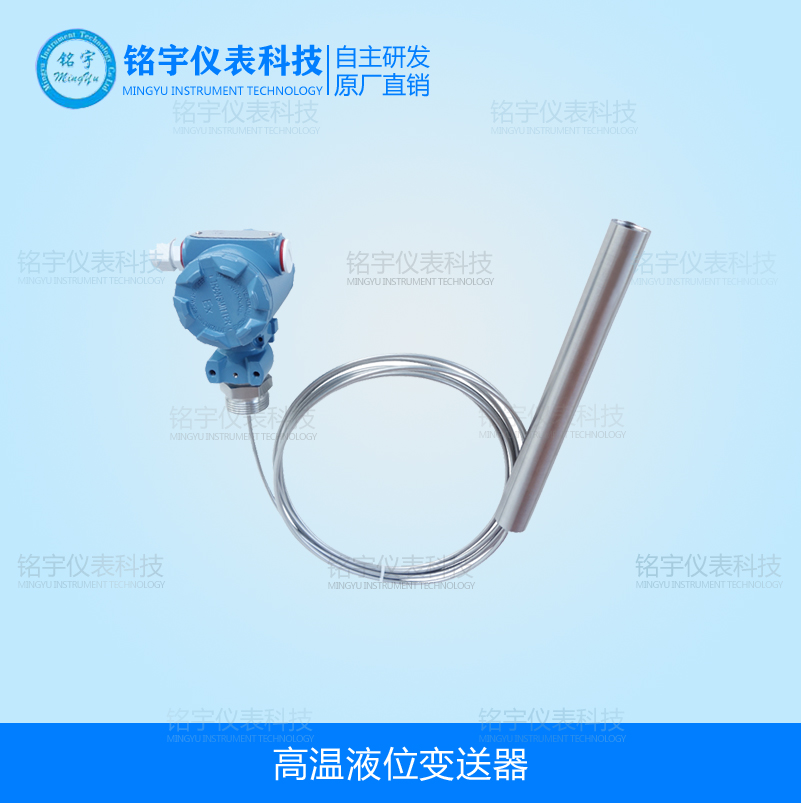

高溫液位變送器產品詳情：
高溫投入式靜壓液位計是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性 校正。轉換成4~20mADC標準電流信號輸出。

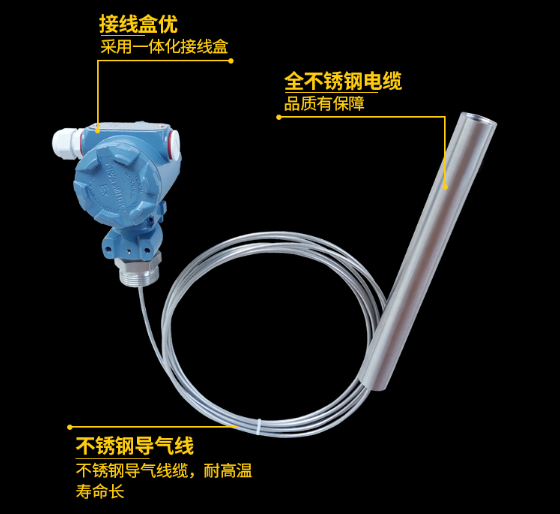

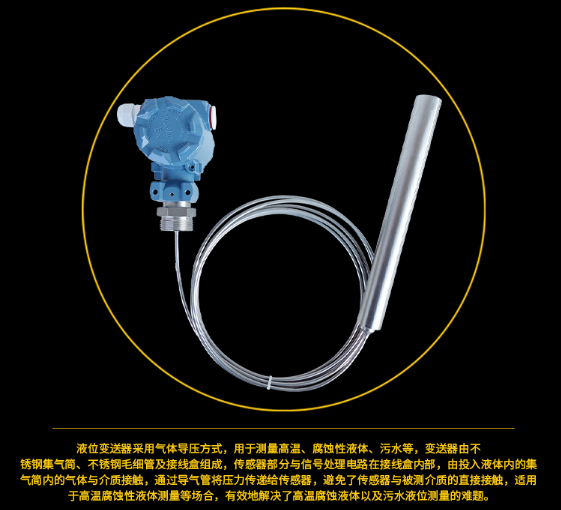

高溫投入式靜壓液位計的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用為方便，且克服只能在低溫環境下工作狀態。
高溫投入式液位計的概述特點
穩定性好，精度高，可在高溫環境下工作
直接投入到被測介質中，安裝使用相當方便
固態結構，無可動部件，高可靠性，使用壽命長，從水、油到粘度較大的糊狀都可以進行
高精度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償

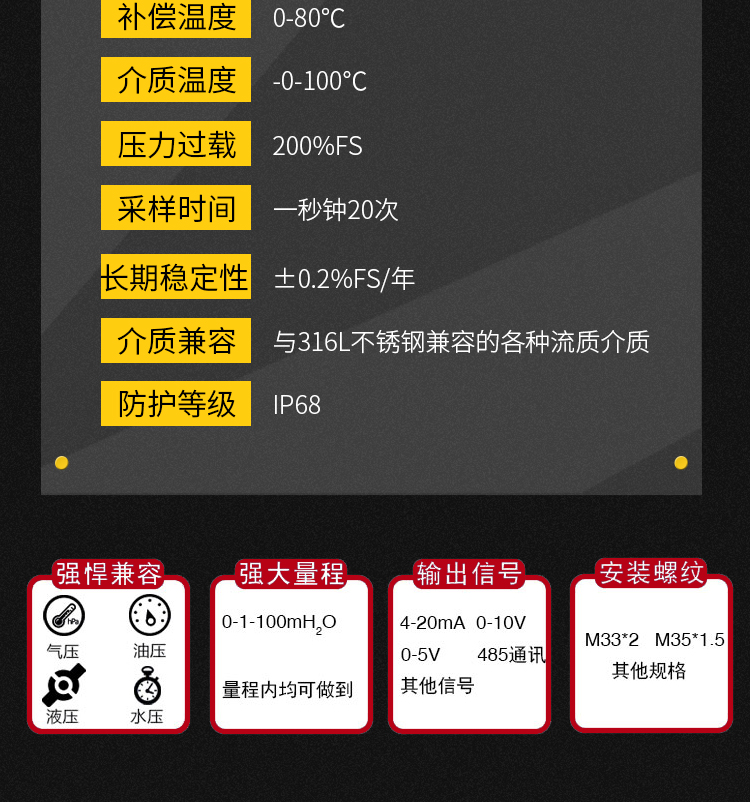

高溫投入式液位計的概述技術參數
●測量范圍：0.3~100m（由用戶自選）
●精度：0.2、0.5、1.0級
●工作溫度：-20℃~200℃
●輸出信號：二線制4~20mADC
●電源電壓：標準24VDC（12~36VDC）
●負載能力：0~600Ω
●相對溫度：≤85
高溫投入式液位計的概述選型表
|
型譜 |
說明 |
|||||||||||
|
MYBP500 |
投入式靜壓高溫液位計 |
|||||||||||
|
類質 |
2 |
|
桿式(傳感器裝在底部，直接接觸液體介質) |
|||||||||
|
3 |
|
防腐式 |
||||||||||
|
4 |
|
導壓桿式(傳感器裝在上部，不直接接觸介質) |
||||||||||
|
過程連接形式 |
T |
|
支架安裝 |
|||||||||
|
N |
|
法蘭安裝DN40 PN1.0 |
||||||||||
|
Y |
|
特別約定 |
||||||||||
|
傳感器連接材料 |
1 |
|
304 |
桿式 |
||||||||
|
2 |
|
316 |
||||||||||
|
3 |
|
316L |
||||||||||
|
4 |
|
丁晴橡膠與聚氯乙烯復合物 |
纜式 |
|||||||||
|
5 |
|
聚四氟乙烯，(聚丙烯法蘭) |
||||||||||
|
防爆方式 |
O |
|
不防爆 |
|||||||||
|
E |
|
本安防爆Exia ⅡCT6 |
||||||||||
|
顯示方式 |
O |
|
不帶現場批示 |
|||||||||
|
Z |
|
帶電流表指示(0-100%刻度) |
||||||||||
|
X |
|
帶液晶數字顯示 |
||||||||||
|
配重情況 |
O |
|
無需配重 |
|||||||||
|
W |
|
需要配重 |
||||||||||
|
|
-□ |
|
安裝高度 |
|||||||||
|
|
-□ |
|
測量高度 |
|||||||||
|
|
-□ |
|
被測介質密度(g/cm3) |
|||||||||
