渦輪流量計是吸取了國內外流量?jī)x表技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,對于運動粘度大于5×10-6m2/s的液體,可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表。
酒精流量計產品詳情:
MY-LWGY酒精流量計是吸取了國內外流量?jī)x表技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m²/s的液體,對于運動粘度大于5×10-6m²/s的液體,可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表。
MY-LWGY酒精流量計液體渦輪流量計產品特點
MY-LWGY酒精流量計液體渦輪流量計技術參數
執行標準 |
渦輪流量傳感器(JB/T9246-1999) |
儀表口徑及連接方式 |
4、6、10、15、20、25、32、40、50、65、80采用螺紋連接 |
精度等級 |
±1%R、±0.5%R、±0.2%R(需特制) |
量程比 |
1:10;1:15;1:20 |
傳感器材質 |
304不銹鋼、316(L)不銹鋼等 |
使用條件 |
介質溫度:-20℃~+120℃ 環境溫度:-20℃~+60℃ |
信號輸出功能 |
脈沖信號、4~20mA信號 |
通訊輸出功能 |
RS485通訊、HART協議等 |
工作電源 |
· 外電源:+24VDC±15%,紋波≤±5%,適用于4-20mA輸出、脈沖輸出、RS485等 · 內電源:1組3.0V10AH鋰電池,電池電壓在2.0V~3.0V時均可正常工作。 |
信號線接口 |
基本型:豪斯曼接頭或自帶三芯線纜;防爆型:內螺紋M20*1.5 |
防爆等級 |
ExiaIICT4或ExdIIBT6 |
防護等級 |
IP65或更高(可訂制) |
MY-LWGY酒精流量計流量計液體渦輪流量計測量范圍及工作壓力
儀表口徑 (mm) |
正常流量范圍 (m³/h) |
擴展流量范圍 (m³/h) |
默認安裝方式及耐壓等級 |
可選安裝方式及默認耐壓等級 |
特制耐壓等級 (MPa) |
DN4 |
0.04~0.25 |
0.04~0.4 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
12、16、25 |
DN6 |
0.1~0.6 |
0.06~0.6 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
12、16、25 |
DN10 |
0.2~1.2 |
0.15~1.5 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
12、16、25 |
DN15 |
0.6~6 |
0.4~8 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
DN20 |
0.8~8 |
0.45~9 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
DN25 |
1~10 |
0.5~10 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
DN32 |
1.5~15 |
0.8~15 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
DN40 |
2~20 |
1~20 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
DN50 |
4~40 |
2~40 |
法蘭安裝、2.5Mpa |
螺紋連接、6.3MPa |
4.0、6.3、12、16、25 |
DN65 |
7~70 |
4~70 |
法蘭安裝、1.6Mpa |
螺紋連接、6.3MPa |
4.0、6.3、12、16、25 |
DN80 |
10~100 |
5~100 |
法蘭安裝、1.6Mpa |
螺紋連接、6.3MPa |
4.0、6.3、12、16、25 |
DN100 |
20~200 |
10~200 |
法蘭安裝、1.6Mpa |
|
4.0、6.3、12、16、25 |
DN125 |
25~250 |
13~250 |
法蘭安裝、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
DN150 |
30~300 |
15~300 |
法蘭安裝、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
DN200 |
80~800 |
40~800 |
法蘭安裝、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
MY-LWGY酒精流量計安裝尺寸
傳感器的安裝方式根據規格不同,采用螺紋或法蘭連接,安裝方式見圖1、圖2、圖3,安裝尺寸見下表:
公稱通徑 |
L(mm) |
G |
K(mm) |
D(mm) |
n(孔數) |
4 |
225 |
G1/2 |
|
|
|
6 |
225 |
G1/2 |
|||
10 |
345 |
G1/2 |
|||
15 |
75 |
G1 |
Φ65 |
Φ14 |
4 |
20 |
80 |
G1 |
Φ75 |
Φ14 |
4 |
25 |
100 |
G5/4 |
Φ85 |
Φ14 |
4 |
32 |
140 |
G2 |
Φ100 |
Φ14 |
4 |
40 |
140 |
G2 |
Φ110 |
Φ18 |
4 |
50 |
150 |
G5/2 |
Φ125 |
Φ18 |
4 |
65 |
170 |
|
Φ145 |
Φ18 |
4 |
80 |
200 |
Φ160 |
Φ18 |
8 |
|
100 |
220 |
Φ180 |
Φ18 |
8 |
|
125 |
250 |
Φ210 |
Φ18 |
8 |
|
150 |
300 |
Φ240 |
Φ22 |
8 |
|
200 |
360 |
Φ295 |
Φ22 |
12 |

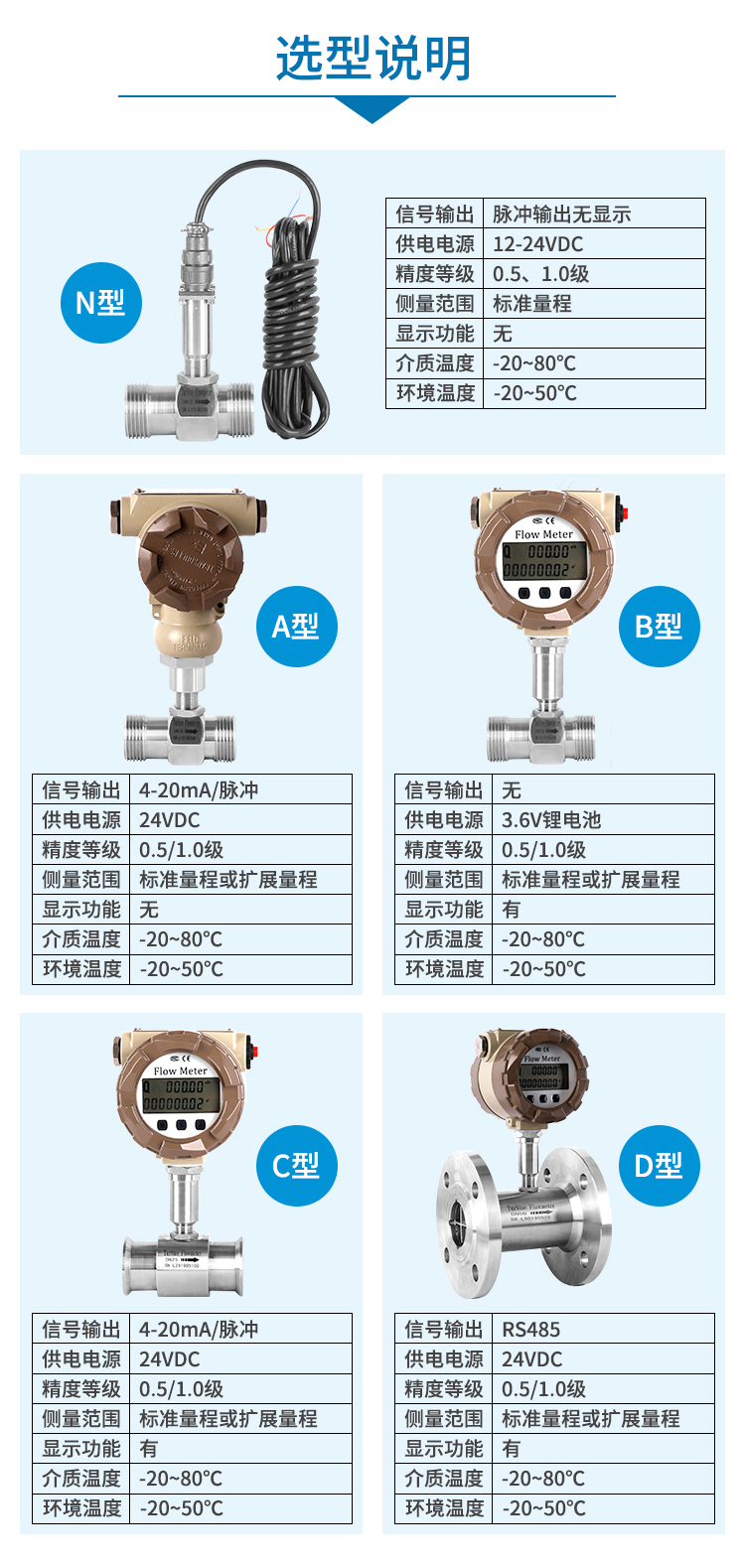

酒精流量計產品分類
儀表型號 |
LWGYS-N |
LWGYS-A |
LWGYS-B |
LWGYS-C |
||
信號輸出 |
脈沖 |
4-20mA |
無 |
4-20mA/脈沖 |
||
供電電源 |
+24VDC±15% |
+24VDC±15% |
24VDC±15% |
24VDC±15% |
鋰電池 |
24VDC±15% |
精度等級 |
1.0~0.5級 |
1.0~0.5級 |
1.0~0.5級 |
|||
測量范圍 |
標準量程 |
標準量程 |
標準量程或擴展量程 |
|||
顯示器 |
無 |
無 |
有 |
|||
通訊接口 |
無 |
無 |
無 |
可選RS485 |
||
通訊協議 |
無 |
無 |
無 |
Moubus HART |
||
儀表材質 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|||
防爆等級 |
無 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
|||
防護等級 |
IP60 |
IP65 |
IP65 |
|||
整機功耗 |
< 1W |
< 1W |
< 1W |
|||
儀表通經 |
DN4~DN250 |
DN4~DN250 |
DN4~DN250 |
|||
介質溫度 |
-20℃~120℃ |
-20℃~120℃ |
-20℃~120℃ |
|||
環境溫度 |
-30℃~60℃ |
-30℃~60℃ |
-30℃~60℃ |
