齒輪油流量計詳細資料：

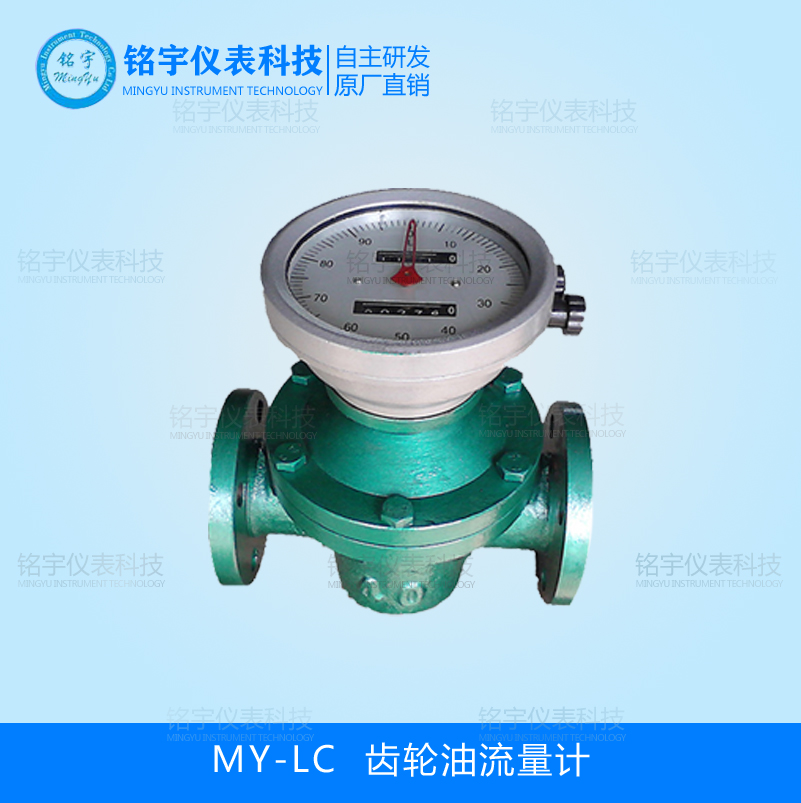

MY-LC齒輪油流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對：齒輪油流量計 柴油、汽油、石油、原油、潤滑油、液壓油、重油、等高粘度油品液體、和具有腐蝕性液體介質的測量。

齒輪油流量計工作原理

齒輪油流量計是流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由*磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;式中：
    f——脈沖頻率[Hz]；
    k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
    Q——流體的瞬時流量（工作狀態下）[m3/h]；
    3600——換算系數。
    每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

齒輪油流量計技術參數：

鑄鐵齒輪油流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量。
鑄鋼齒輪油流量計，用于高壓、低腐蝕性介質的計量.
不銹鋼齒輪油流量計，廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合 物等的計量.

齒輪油流量計產品特點

齒輪油流量計測量精度高、流量范圍寬、重復性好

齒輪油流量計螺旋轉子轉動均勻、震動小、壽命長

齒輪油流量計對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量

壓力損失小，葉輪具有防腐功能；
采用的超低功耗單片微機技術，整機功能強、功耗低、性能優越；
具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%；
齒輪油流量計系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強；
采用EEPROM對累積流量、儀表系數掉電保護，保護時間大于10年；
采用高性能MCU中央處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同；

齒輪油流量計測量原理

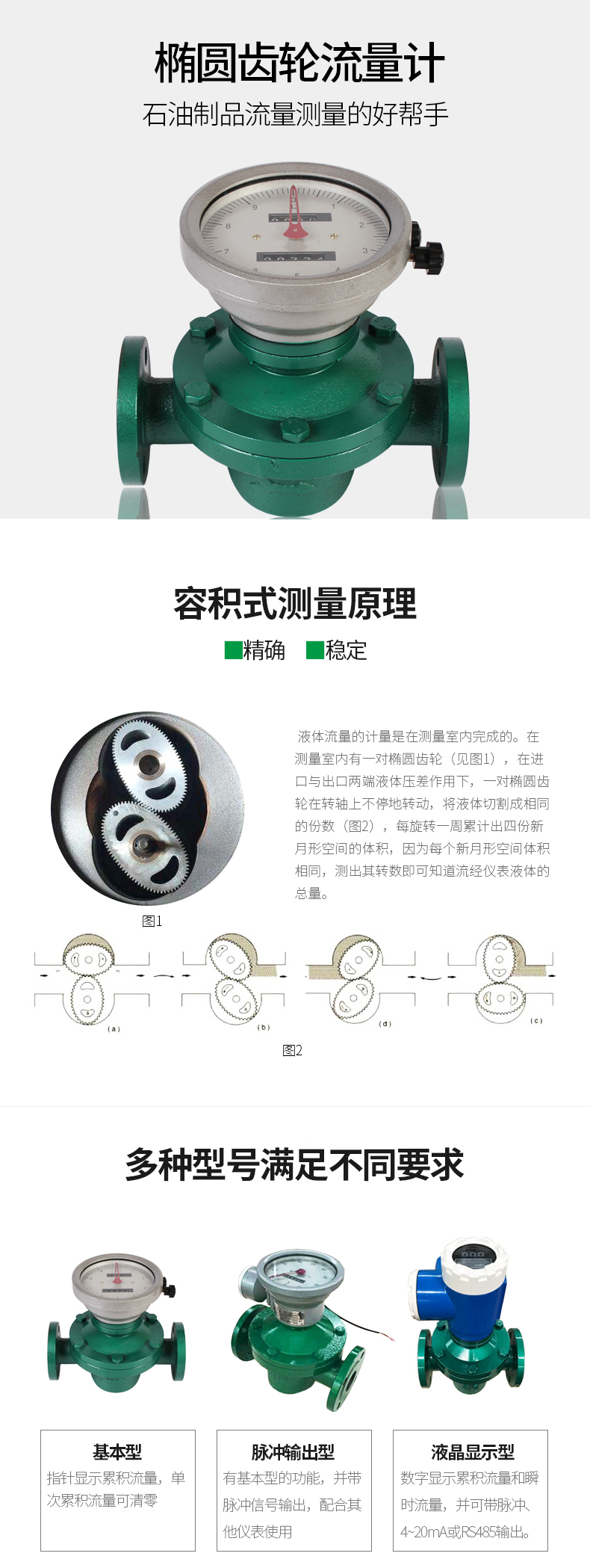

  在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。

  齒輪油流量計是一種容積型測量?jī)x表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成。橢圓齒輪流量計的工作原理是液體推動一對橢圓齒輪轉動；每個腔體的容積是固定體積；齒輪轉速引出，傳感器發出同步脈沖計數，橢圓齒輪的轉動通過磁性密封聯軸器及傳動減速機構傳遞給計數器直接指示出流經流量計的總量。

齒輪油流量計精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體，如果被測液體介質中夾雜有氣體時，也會引起測量誤差。通常齒輪油流量計的精度可達0.5級，是一種較為準確的流量計量?jī)x表，但是，如果使用時被測介質的流量過小，齒輪油流量計儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。
