臺式壓差壓力計詳細資料：

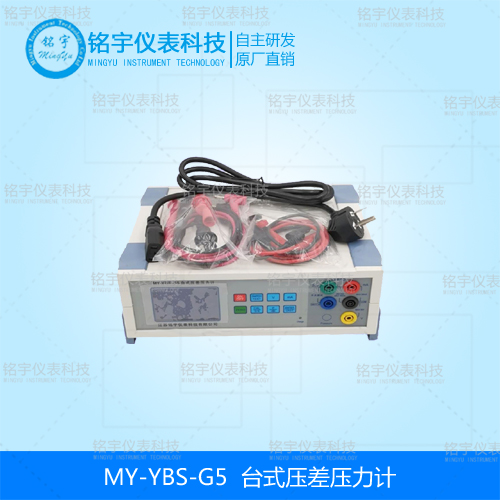

MY-YBS-G5臺式壓差壓力計為單一量程、帶通訊協議、具有全量程壓力測量、高準確度直流電流、電壓測量和24VDC電源輸出功能的儀表?？捎糜谛ｒ炂胀ǎň埽毫Ρ?、壓力變送器、壓力調節閥、壓力開關和壓力實時測量，并可以調試智能壓力變送器。臺式壓差壓力計（多功能）除可作較高準確度校正標準器(表)外，也可作為現場校驗儀表使用，廣泛用于冶金、石油、化工、電力、天然氣、計量及科研等部門。

臺式壓差壓力計工作原理

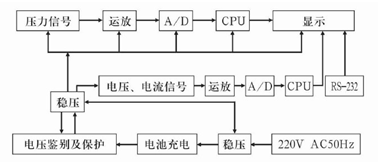

1、原理框圖：

臺式差壓壓力計工作原理

a 、壓力: 被測介質從引壓管施加于固態( 硅膜片) 傳感器上，當壓力變化時， 擴散硅膜片的電阻在壓力電阻效應下發生變化、這個變化作為電信號被檢測出來，通過線路將其轉換為與壓力成比例關系的電壓信號，該信號經2 4位模擬/數字轉換器轉換為數字信號，經微處理器處理后，在L C D顯示器上顯示出被檢介質壓力值的數字b 、電流、電壓: 隨機查副表筆插入儀器面板時相應插孔內，將儀表打開至電流或電壓檔即可測量，測量數據經2 4位A / D采集后送入微處理器進行線性、溫度、滿度處理，zui后在L C D顯示屏上顯示出測量值。

臺式差壓壓力計技術指示

1 、壓力量程: -0.1~60MPa(量程選擇見附表)也可選配多只智能數字壓力模塊，數量及量程不限，自動識別使用方便(模塊選擇見附表)可選表壓、絕壓或者差壓測量，與手操泵或壓力校驗器聯用可以校驗壓力變送器、彈簧管式壓力表、壓力開關等

2 、分辨率: 壓力: Min O.1Pa,電流: O.1μ A 電壓: O.lmV

3 、電流測量范圍: 士25.0000 mA,電壓測量范圍:士50.0000 V

4 、直流電源輸出: 24VDC土10%,zui大負載電流50mA

5 、準確度: 壓力: O.05%F?S  0.02%F?S電壓、電流:士(0.01%R.D+0.005%F?S)

6 、溫度范圍: 0-50°C

7 、電池工作時間:≥12 小時，視工作情況而定

8 、顯示: 5位或6位可選

9 、相對濕度:≤80%RH

10 、過載能力: 為量程上限的1.2-1.5倍

11 、外形尺寸: 250x200x85mm (長×寬×高)

12 、重量: 1000g

13 、電源及功耗: 220VAC 50Hz12VA

14 、傳壓介質: -1OOkPa--250kPa范圍內，傳壓介質只能為無腐蝕性的氣體，O.4MPa --60MPa范圍內，傳壓介質為與316L不銹鋼相兼容的液(氣)體。


附：量程選擇（特殊量程可訂做）

智能數字壓力模塊選型表（特殊量程可以訂做）
