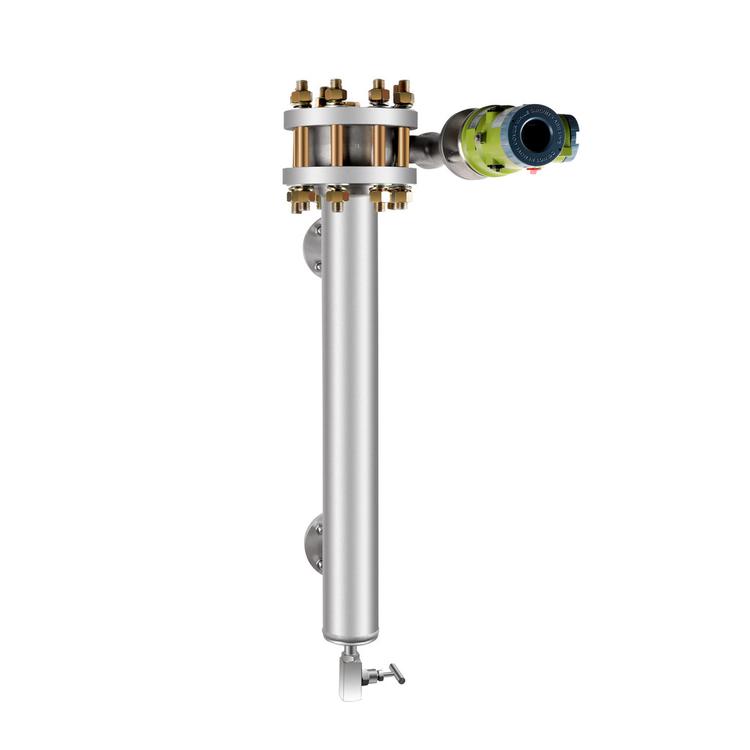

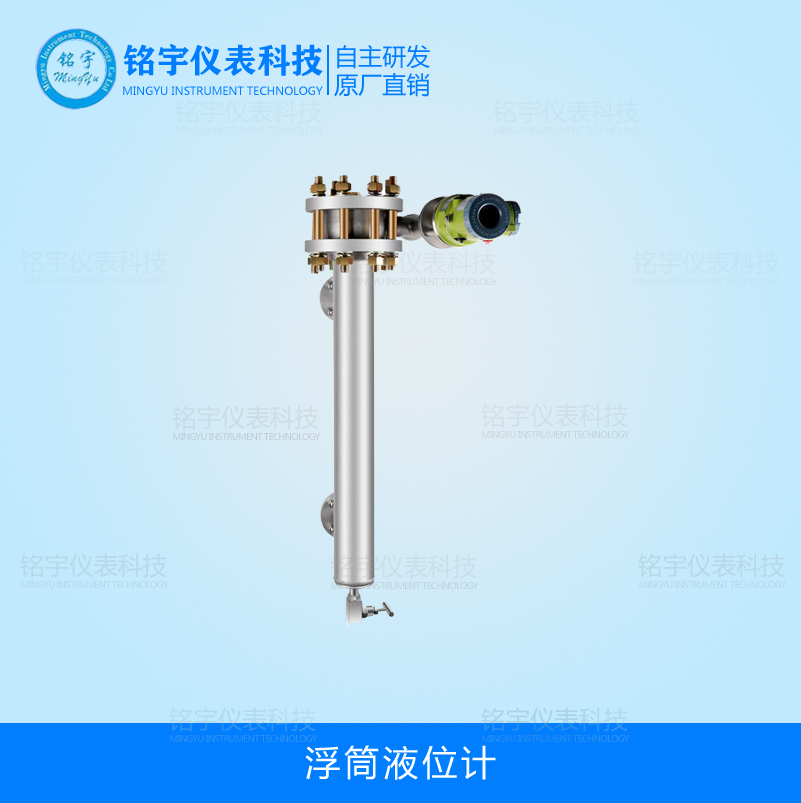

浮筒液位計的詳細介紹
一、概述：
浮筒液位計，浮筒開關是根據阿基米德定律和磁藕合原理設計而成的液位測量?jī)x表。并具有指針式現場指示功能。可提供上下限位報警信號輸出。
儀表可用于敞口或壓力容器的液位和界面測量，適用于高溫，高壓的場合。
浮筒液位計是根據阿基米德定律和磁耦合原理設計而成的液位測量?jī)x表，儀表可用來測量液位、界位和密度，負責上下限位報警信號輸出。于測量壓力容器內液位，由四個基本部分組成：浮筒、彈簧、磁鋼室和指示器。
浮筒液位計，浮筒開關計由四個基本部分組成：浮筒、彈簧、磁鋼室和指示器。浸在液體中的浮筒受到向下的重力，向上的浮力和彈簧彈力的復合作用。當這三個力達到平衡時，浮筒就靜止在某一位置。當液位發生變化時，浮筒所受浮力相應改變，平衡狀態被打破，從而引起彈力變化即彈簧的伸縮，以達到新的平衡。彈簧的伸縮使其與剛性連接的磁鋼產生位移。這樣，通過指示器內磁感應元件和傳動裝置使其指示出液位。限位開關的儀表即可實現液位信號的報警功能。
浮筒液位計，浮筒開關儀表可用來測量液位、界位和密度，既可輸出4-20mA的標準信號，又可以提供與之對應的HART通訊協議輸出。方便的手持通訊器可以在儀表輸出的任意一點對儀表進行組態調試。儀表采用了大屏幕LCD顯示屏，用以顯示過程變量和組態的數據。給儀表標定提供了方便。

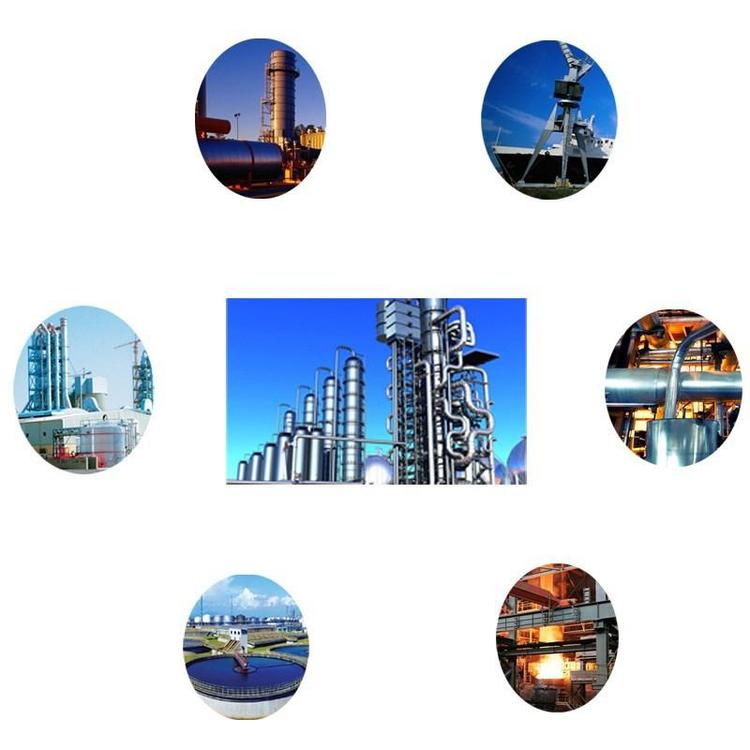

由于儀表的測量精度高，穩定性能好，調試方便，標定簡單，應用于石油、化工、冶金、電力、食品等行業。
二、產品工作原理：
控制器與浮筒室、浮筒、扭力管系統等組成。浮筒浸沒在浮筒室內的液體中，與扭力管系統剛性連接，扭力管系統承受的力是浮筒自重減去浮筒所受的浮力的凈值，在這種合力作用下的扭力管扭轉一定角度。浮筒室內液體的位置、密度或界位高低的變化引起浸沒在液體中的浮筒受到的浮力變化，從而使扭管轉角也隨之變化。該變化被傳遞到數字液位控制器內的杠桿組件，使固定在杠桿組件上的磁鐵發生位移，繼而被霍爾元件感知并轉換為霍爾電勢。DLC3000 數字液位控制器采用微控制器與相關的電子線路測量過程變量，提供電流輸出，驅動LCD 顯示及提供HART 通信能力。微控制器接收經環境溫度補償與線性化了的電信號，同時也補償由于過程溫度變化而引起的液體密度的變化。LCD可顯示模擬量輸出、過程變量（液位、界面高度或密度）、過程溫度、扭力管旋轉角度及變量的百分?jǐn)?shù)范圍等。
三、參數：
1、精度等級：0.5％、1.0％；
2、輸入信號：液位、界位或密度的變化；
3、輸出信號：模擬量：4－20mADC；
數字量：HART1200波特移頻鍵控（FSK）
4、負載能力：350Ω（48VDC供電時可為15Ω）；
5、測量范圍：300、500、800、1200、1600、2500、3000mm（也可根據用戶要求 制作）；
6、介質比重：0.4－1.4（介質比重差＞0.2）；
7、工作壓力：1.6、2.5、4.0、6.4、10.0、16.0MPa；
工作溫度：DLC3000系列數字式液位控制 -40—+70
浮筒液位傳感器及外筒 -110——+400
（對于用戶的要求，可協商解決。）
8、供電電源：24VDC；
9、功率：0.5W；
10、防護等級：IP66； 隔爆型：ExdIICT6； 本質型：ExiaIICT6。
11、連接法蘭標準：可參照外形圖及安裝尺寸圖用戶如需配其它法蘭如：GB、SH、HGJ、ANSI等標準請?jiān)谟嗀浿姓f明，如有要求可協商解決；
材質選擇: 用戶在選擇接液部分材質和內外筒材質時應參照表13和有關被測介質對接液部分的腐蝕輕重來選擇。以儀表在現場的正常運行。
柵的選擇：齊納柵LB805、LB830S（也可采用歐陸公司的MTL3041型）
