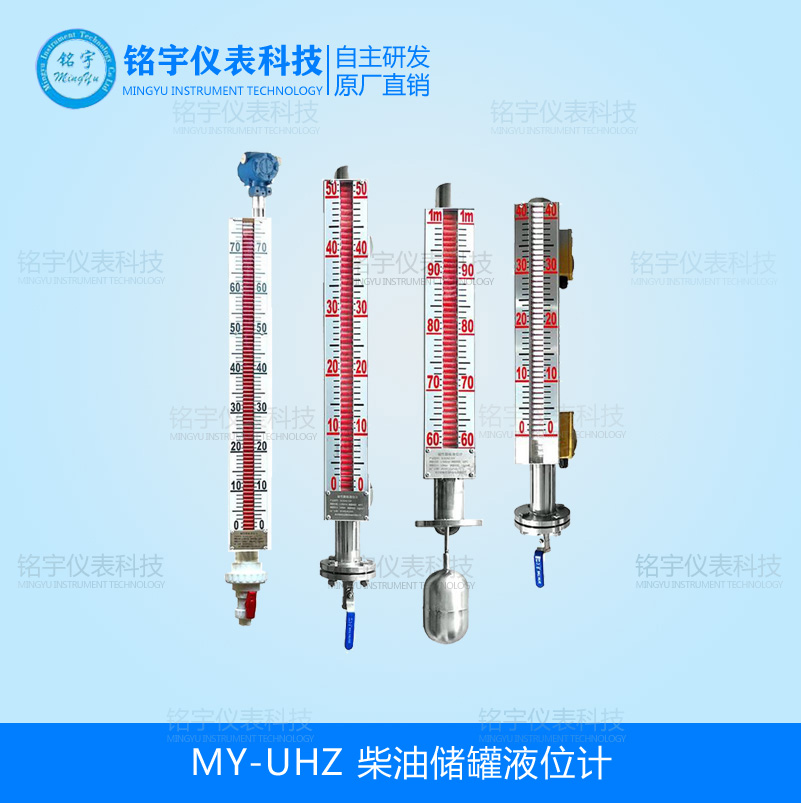

柴油儲罐液位計用戶在絕大多數情況下選擇MY-UHZ型磁翻板液位計、磁浮子液位計、磁翻柱液位計，是柴油儲罐液位計。有普通型、防腐型、伴熱型、保溫型、高溫型、高壓型、高溫高壓型、防爆型、側裝式、頂裝式、插入式、底裝式、防霜型等。
柴油儲罐液位計產品詳情：
柴油儲罐液位計用戶在絕大多數情況下選擇MY-UHZ型磁翻板液位計、磁浮子液位計、磁翻柱液位計，是柴油儲罐液位計。有普通型、防腐型、伴熱型、保溫型、高溫型、高壓型、高溫高壓型、防爆型、側裝式、頂裝式、插入式、底裝式、防霜型等。
MY-UHZ柴油儲罐液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。廣泛應用于石油、化工、制藥、食品等行業的各種塔、罐、槽、球形容器和鍋爐設備內介質的液位、界位指示。
二、MY-UHZ柴油儲罐液位計的工作原理
以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。磁翻板液位計的主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示白色。紅色和白色色帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺。從而使液位的指示顯得更加清晰
三、MY-UHZ柴油儲罐液位計的技術參數
1、測量范圍：側裝0－200mm、0－18000mm；頂裝：0 - 200mm 、0 - 6000mm
超過以上數據請?zhí)厥庾⒚饕蟆?br />
2、測量精度：±10mm
3、介質密度：≥0.5g/cm3
4、工作壓力：1.0，1.6，2.5，4.0MPa
5、工作溫度：A=80℃，B=120℃，C=300℃
6、介質粘度：≤0.4Pa.S（在介質條件下，L對粘度大或低溫時易結晶介質要選用加熱夾套）
7、測量界位比重差：≥0.15g/cm3
8、本廠出廠連接法蘭尺寸：DN20P N2.5（公制管）
9、連接法蘭采用化工部1998年發布的HG20592－20635－97法蘭標準。若采用其它法蘭標準請用戶在訂貨時注明。法蘭連接孔分布形狀：正方形。
四、柴油儲罐液位計廠家選型表
|
類型 |
型號 |
適用范圍及用途 |
|
普通型側裝型 |
MY-UHZ-P |
普通型浮子液位計是一種就地顯示儀表，廣泛應用于石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。 |
|
頂裝型 |
MY-UHZ-D |
適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合于強烈 振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤2m）。 |
|
4-20mA遠傳型 |
MY-UHZ-C |
適用于現場觀察不方便需要在現場地面觀察甚至遠傳輸出到控制室觀察、聲光報警以及控制泵的關閉 |
|
帶報警開關 |
MY-UHZ-K |
帶上下限（高低位）報警開關，開關量輸出，一般用于聲光報警或者控制泵閥的開關。 |
|
防腐型 |
MY-UHZ-F |
特別適合于具有腐蝕性、毒性的液位測量指示（工作壓力≤1.6MPa；測量范圍≤2m）。 |
|
高溫型常壓型 |
MY-UHZ-T |
適用于溫度150℃-450℃、過程壓力在0-2.5Mpa（2.5-4MPa屬于中壓） 的密閉容器內，測量液體介質的液位情況。 |
|
高壓型常溫型 |
MY-UHZ-Y |
適用于溫度為100℃以下（100-150℃屬于中溫）、過程壓力4Mpa-10MPa（10-20MPa特殊定制）的密閉容器內，測量液體介質的液位情況。 |
|
高溫高壓型 |
MY-UHZ-H |
適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。 |
|
蒸汽夾套伴熱 |
MY-UHZ-Q |
適用于測量粘度比較大，溫度比較高或比較低的液體介質（該儀表需要使用伴熱裝置）。也是常見措施 |
|
電加熱伴熱 |
MY-UHZ-V |
電加熱磁翻板液位計是在基型的主體外安裝電拌熱源、石棉保溫層，可以保持主體內液體的溫度75℃左右從而使液體正常流動 |
|
真空夾套保溫 |
MY-UHZ-Z |
是在液位計主體管外增加一層真空筒體，以使被測量介質與外界隔熱，此類措施很少用。 |
|
保溫棉防凍保溫 |
MY-UHZ-M |
采用保溫棉保溫，適用一些輕微低溫需要防凍保溫的場合。屬于常見的保溫措施 |
|
防爆型 |
MY-UHZ-B |
適用于在易燃易爆環境里、需要電信號遠程傳輸?shù)那闆r，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等電子裝置。 |
注明：如果有綜合的類型要求，可以組合成新的型號：比如高溫高壓帶報警開關重油儲罐專用液位計，那么型號就是MY-UHZ-HK，后面具體型號請參閱選型手冊上的選型表。
