電接點水位計產品詳情：

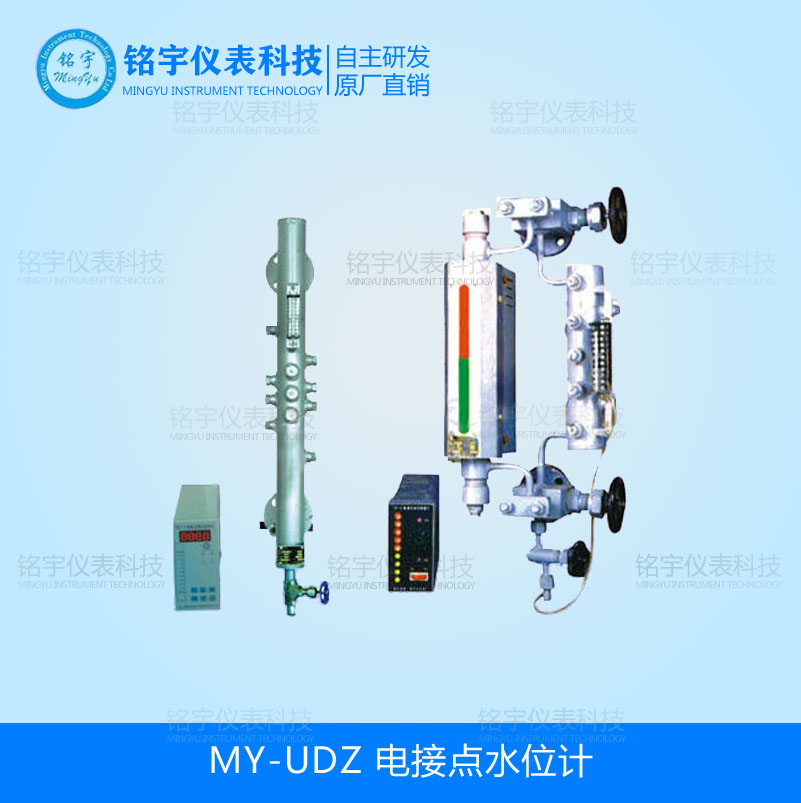

銘宇儀表專業生產電接點水位計，符合鋼材標準，正宗304不銹鋼，耐高溫耐腐蝕，經久耐用。MY-UDZ系列智能電接點水位計，從1點到32點電筒配套。主要用于鍋爐汽包、高低加熱器、除氧器、蒸發器、水箱等的液位測量。裝置由測量筒和二次儀表組成。二次儀表采用單片機進行信號處理，汽紅水綠雙色發光二管顯示液位，以及發光二管指示工作狀態。具有測量準確、操作簡便、性能穩定、運行可靠、界面醒目美觀等特點。

UDZ系列電接點水位計是專門用于與計算機配套使用的新型水位計。對應每個電接點都有一對常開繼電器觸點輸出給計算機。繼電器觸點容量≤0.5A阻性負載24∨ DC
MY-UDZ系列電接點水位計工作原理：

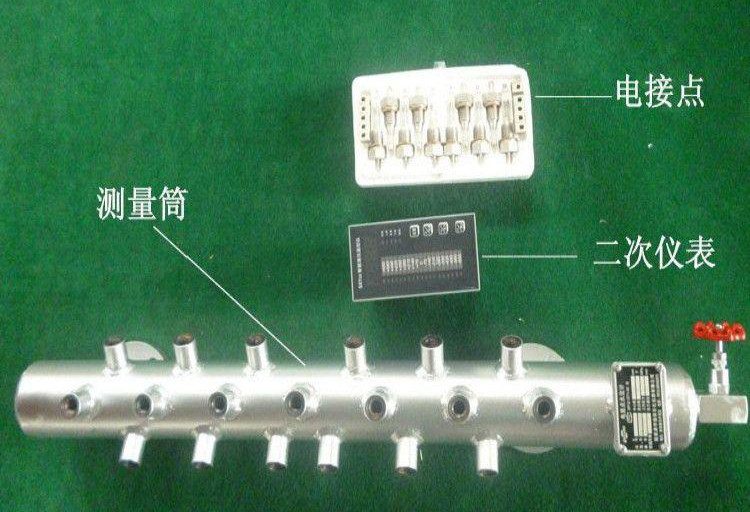

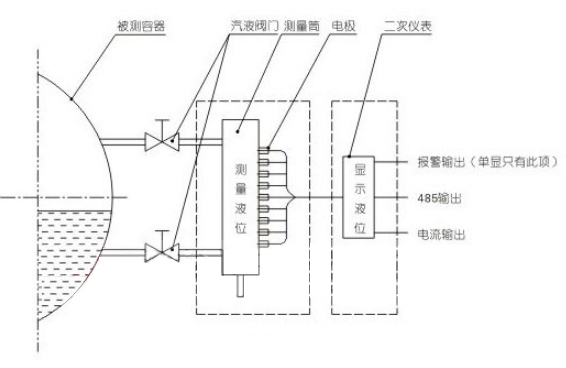

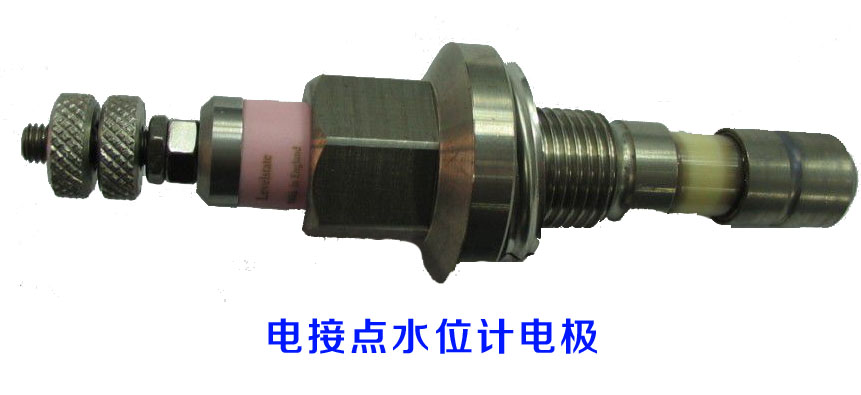

電接點水位計是由水位測量筒，電接點和水位變送器部分構成，由于水和汽的導電性能差別大，以發電廠鍋爐汽包為例，一般水阻在幾十KΩ，汽阻在1MΩ以上，電接點的絕緣子使電接點與水位測量筒外殼絕緣。當水位浸沒電接點時，由于水的電阻較底，使電接點與容器外殼接通，通過水和汽阻值的變化，轉換成電信息送至水位變送器進行運算和邏輯判斷，終通過繼電器輸出。
電接點水位計與電接點液位顯示儀配套使用是根據水與汽電阻率不同而設計。測量筒的電在水中對筒體的阻抗小。在汽中對筒體的阻抗大。 隨著水位的變化，電在水中的數量產生變化。轉換成電阻值的變化。傳送到二次儀表，從而實現水位的顯示、 報警、保護聯鎖等功能。
MY-UDZ系列電接點水位計面板布局
雙色發光二管：指示液位的高度（綠色表示有水，紅色表示無水）；
兩位數碼管：用于顯示液位變送輸出的百分比值；
蜂鳴器：在高位、低位及危低報警時鳴響；
高報：當液位高于高位報警點時，高位報警指示燈亮；
啟泵：當泵啟動時啟泵指示燈亮；
低報：當液位低于低位報警點時，低位報警指示燈亮；
危低：當液位低于危低報警點時，低位報警指示燈亮；
排污：當儀表處于排污狀態時，排污指示燈亮；
參數鍵：用于進入儀表參數設置狀態及保存參數；
啟泵/停泵鍵：按動一次，改變水泵當前的工作狀態；
排污鍵；在運行狀態按動一次，儀表進入排污狀態。在參數菜單狀態，按動一次，用于進入?yún)?shù)輸入狀態，在參數輸入狀態，用于增大當前顯示的參數。
消音鍵：在運行狀態，并報警時，按動一次，關閉報警音；再按一次解除。在參數輸入狀態，用于減小當前參數。

MY-DJD系列電接點水位計技術指標：
1．工作電壓：AC85V－AC264V （或DC120V－DC380V）
2．工作溫度：-10--50℃
3．工作濕度：≤85%
4．液位顯示點數：7、11點
5．4~20mA變送輸出
6．外形尺寸：豎式 80mmX160mmX160mm（寬X 高X 長）
開孔尺寸：豎式 76mmX152mm（寬X 高）
7．報警輸出：包含高位報警、低位報警、危低報警。均為常開觸點
8．啟泵輸出：常開觸點（啟泵和報警輸出點可重新設定）
9．輸出觸點容量：AC220V 10A
10．輸入回路*大動作值：液體阻值≤51KΩ （可設置范圍51KΩ—355KΩ，對應參數設置值0—99）
10．功耗：≤5W
