磁致伸縮液位計是基于磁致伸縮效應。鐵磁材料或亞鐵磁材料在居里點溫度以下于磁場中被磁化時, 會沿磁化方向發生微量伸長和縮短, 稱之為磁致伸縮效應, 又稱焦耳效應。磁致伸縮的產生是由于鐵磁材料在居里點溫度以下發生自發磁化, 形成大量磁疇, 并在每個磁疇內晶格發生形變。在未加外磁場時, 磁疇的磁化方向是隨機取向的, 不顯示宏觀效應;在有外磁場作用時, 大量磁疇的磁化方向轉向外磁場磁力線方向, 其宏觀效應表現為材料在磁力線方向的伸長或縮短。

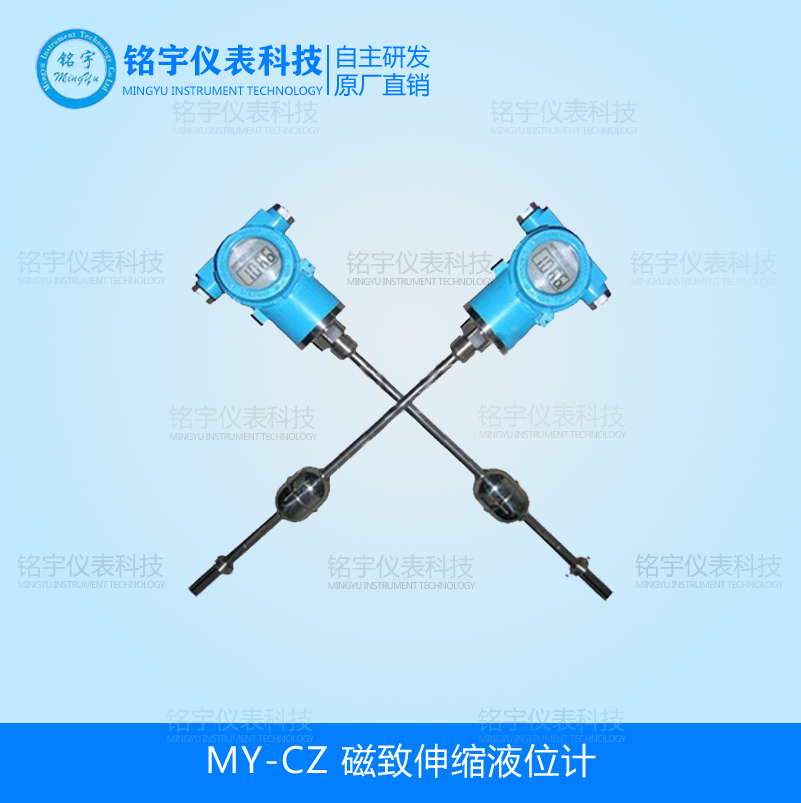

磁致伸縮液位計產品詳情：
磁致伸縮液位計是基于磁致伸縮效應。鐵磁材料或亞鐵磁材料在居里點溫度以下于磁場中被磁化時, 會沿磁化方向發生微量伸長和縮短, 稱之為磁致伸縮效應, 又稱焦耳效應。磁致伸縮的產生是由于鐵磁材料在居里點溫度以下發生自發磁化, 形成大量磁疇, 并在每個磁疇內晶格發生形變。在未加外磁場時, 磁疇的磁化方向是隨機取向的, 不顯示宏觀效應;在有外磁場作用時, 大量磁疇的磁化方向轉向外磁場磁力線方向, 其宏觀效應表現為材料在磁力線方向的伸長或縮短。

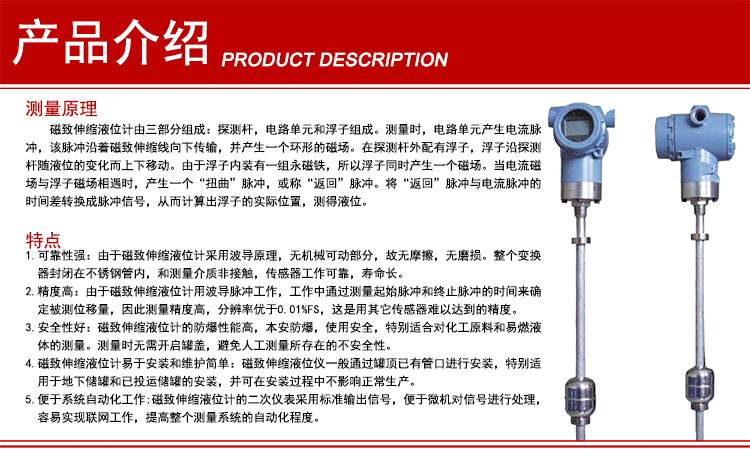

磁致伸縮液位計的測量原理
傳感器工作時，傳感器的電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電流磁場。在磁致伸縮液位計的傳感器測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組磁環。當脈沖電流磁場與浮子產生的磁環磁場想遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置，即液面的位置。

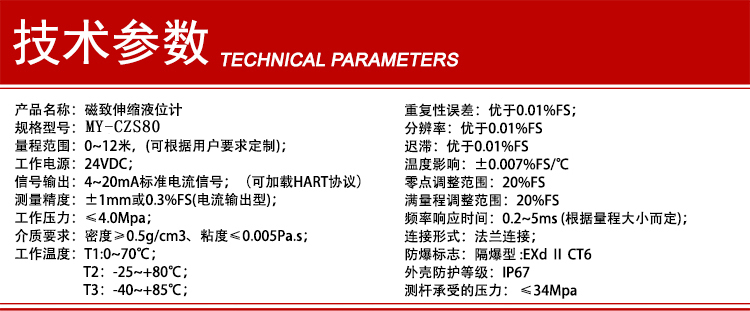

磁致伸縮液位計的性能指標：
量 程：0~25000mm
精度：±0.3mm
分辯率：0.1mm
環境溫度:：-25℃~70℃
液體溫度：-25℃~150℃
過程接口：3/4″NPT
電源：DC24V
輸出信號：4~20mA,二線制/四線制,
溫度測量：-25℃~70℃
溫度誤差：±0.5℃
防爆等級：ExiaⅡBT4
通訊：RS-485，RS-232，Modbus，Hart等協議，可配CAN總線或按用戶要求。
※注：結合使用要求可以配制的相應管理系統軟件,可實現顯示各介質液位高度、溫度、體積、質量、密度等參數，并可自動生成報表及打印、網絡配送、遠程精確監控等的管理功能
磁致伸縮液位計的應用指南
用于石油、化工原料儲存、工業流程、生化、醫藥、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位工業計量和控制，大壩水位，水庫水位監測與污水處理等等 。
