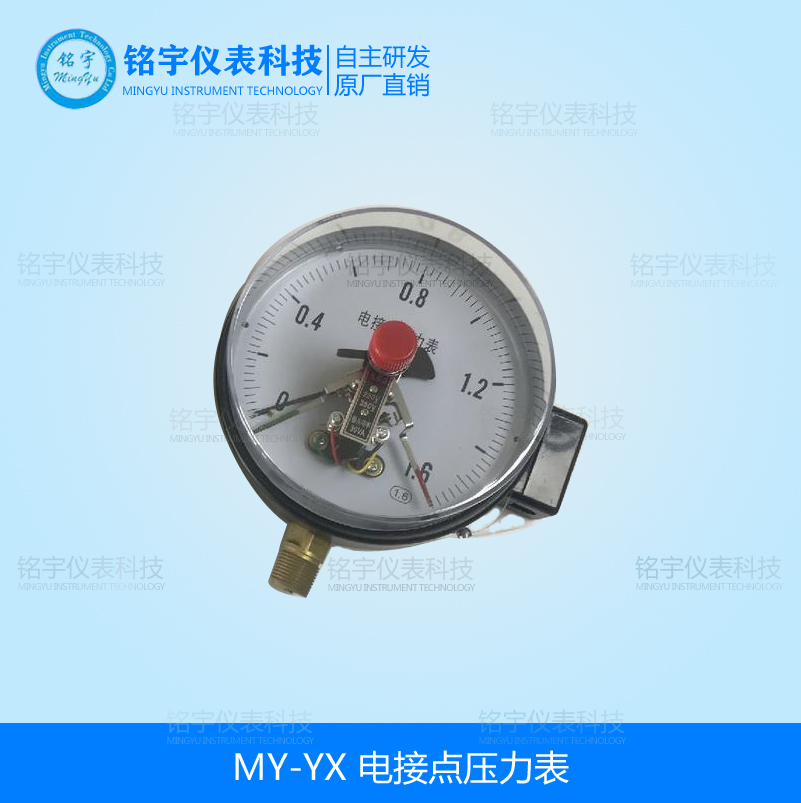

MY-YX電接點壓力表是用于測量對銅和銅合金不起腐蝕作用的氣體、液體介質的正負壓力，并在壓力達到預定值時發出信號，接通控制電路，達到自動控制的報警得目的。
電接點壓力表概述：
MY-YX電接點壓力表是用于測量對銅和銅合金不起腐蝕作用的氣體、液體介質的正負壓力，并在壓力達到預定值時發出信號，接通控制電路，達到自動控制的報警得目的。
電接點壓力表具有測量控制功能，可任意設定上、下控制壓力值，動作穩定可靠，在石油、化工、電站、冶金等工業企業及機電設備上廣泛配套使用。
一、電接點壓力表結構原理：
儀表由測量系統、指示裝置、磁助電接點裝置、外殼、調節裝置及接線盒等組成。
當被測壓力作用于彈簧管時，其末端產生相應的彈性變形—位移，經傳動機構放大后，由指示裝置在度盤上指示出來。同時指針帶動電接點裝置的活動觸點與設定指針上的觸頭（上限或下限）相接觸的瞬時，致使控制系統接通或斷開電路，以達到自動控制和發信報警的目的。
二、技術指標：
1.接點裝置電氣參數及控制形式：
| 觸頭功率 | z高工作電壓 | z大工作電流 | 控制形式 |
| 30VA（阻性負載） | 220V D.C或380V A.C | 1A | 上下限、雙上限、雙下限 |
2.電氣電路連接示意圖：
3.型號表示與量程范圍：
|
名稱
|
型號 | 公稱直徑 | 精度等級 | 觸頭容量 | 測量范圍 | 連接螺紋 |
| 電接點壓力表 | YX-60 | ø60 | 2.5 | 10 | 0～0.1；0～0.16；0～0.25 0～0.4；0～0.6；0～1； 0～1.60～2.5；0～4；0～6； 0～10；0～16；0～25； 0～40；0～60；0～100 -0.1～0.06；-0.1～0.15 -0.1～0.3；-0.1～0.5 -0.1～0.9；-0.1～1.5 -0.1～2.4 -0.1～0 |
M14×1.5 |
| YX-100 | ø100 | 1.6 | M20×1.5 | |||
| YX-150 | ø150 | |||||
| 磁助式電接點壓力表 | YXC-100 | ø100 | 30 | |||
| YXC-150 | ø150 | |||||
| 軸向帶前邊電接點壓力表 | YX-100ZT | ø100 | 10 | |||
| YX-150ZT | ø150 | |||||
| 軸向帶前邊磁助式電接點壓力表 | YXC-100ZT | ø100 | 30 | |||
| YXC-150ZT | ø150 | |||||
| 軸向帶前邊耐震電接點壓力表 | YNXC-100ZT | ø100 | ||||
| YNXC-150ZT | ø150 | |||||
| 耐震電接點壓力表 | YNXC-100 | ø100 | ||||
| YNXC-150 | ø150 | |||||
| 氨用電接點壓力表 | YAXC-100 | ø100 | ||||
| YAXC-150 | ø150 |
4.電接點壓力表部分外形尺寸：
|
型號
|
D | H | H1 | H2 | d0 | d | d1 | B | B1 | L | L1 |
| YXC-60 | ø60 | 46 | 13 | M14×1.5 | 56 | 72 | 14 | ||||
| YXC-100 | ø100 | 95 | 17 | M20×1.5 | 87 | 121 | 20 | ||||
| YXC-100ZT | 96 | 33 | 30 | 118 | 5.5 | 115 | |||||
| YXC-150 | ø150 | 78 | 40 | 17 | 165 | M20×1.5 | 5.5 | 113 | 150 | 20 | |
| YXC-150ZT | 78 | 30 | 100 |
