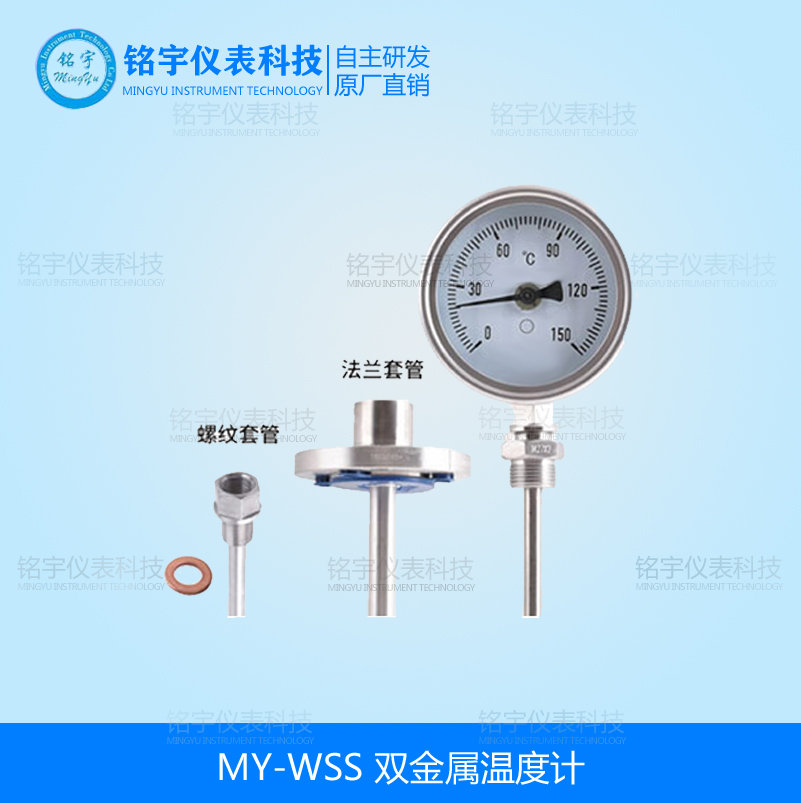

MY-WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。
雙金屬溫度計產品簡介：
MY-WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。
雙金屬溫度計主要特點：
現場顯示溫度，直觀方便；安全可靠，使用壽命長；
多種結構形式，可滿足不同要求。
雙金屬溫度計工作原理
雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。
雙金屬溫度計技術參數：
執行標準
JB/T8803-1998 GB3836-83
其他參數
標度盤公稱直徑：60，100，150
精度等級：（1.0），1.5
熱響應時間：≤40S
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0%
回差：雙金屬溫度計回差應不大于基本誤差限的
重復性：雙金屬溫度計重復性限范圍應不大于基本誤差限的1/2
雙金屬溫度計選型表：
|
WSS－□□□□□－□-□/□-□雙金屬溫度計 |
|
|
代 號 |
儀表類型 |
|
無 |
指針顯示溫度無其他要求 |
|
X |
電接點式帶報警控制 |
|
代 號 |
儀表類別 |
|
無 |
普通型 |
|
N |
耐震型 |
|
代號 |
表盤直徑 |
|
3 |
ф60mm |
|
4 |
ф100mm |
|
5 |
ф150mm |
|
代號 |
表盤方向 |
|
0 |
軸向 |
|
1 |
徑向 |
|
8 |
萬向 |
|
代號 |
安裝形式 |
|
0 |
無固定裝置 |
|
1 |
可動外螺紋 |
|
2 |
可動內螺紋 |
|
3 |
固定螺紋 |
|
4 |
固定法蘭 |
|
5 |
活動螺紋 |
|
6 |
活動法蘭 |
|
代號 |
保護管材質 |
|
1 |
1Cr18Ni9Ti |
|
3 |
304不銹鋼 |
|
4 |
316不銹鋼 |
|
6 |
316L不銹鋼 |
|
8 |
哈氏合金C |
|
代號 |
總長/插入深度L |
|
□□ |
□□□mm/□□□mm（直接標出） |
|
代號 |
溫度范圍(單位：℃) |
|
□□ |
□□□～□□□℃ |
備注：
選型須知：請?zhí)峁┬吞?、表盤直徑、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。
選型舉例：萬向型指針式溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級
