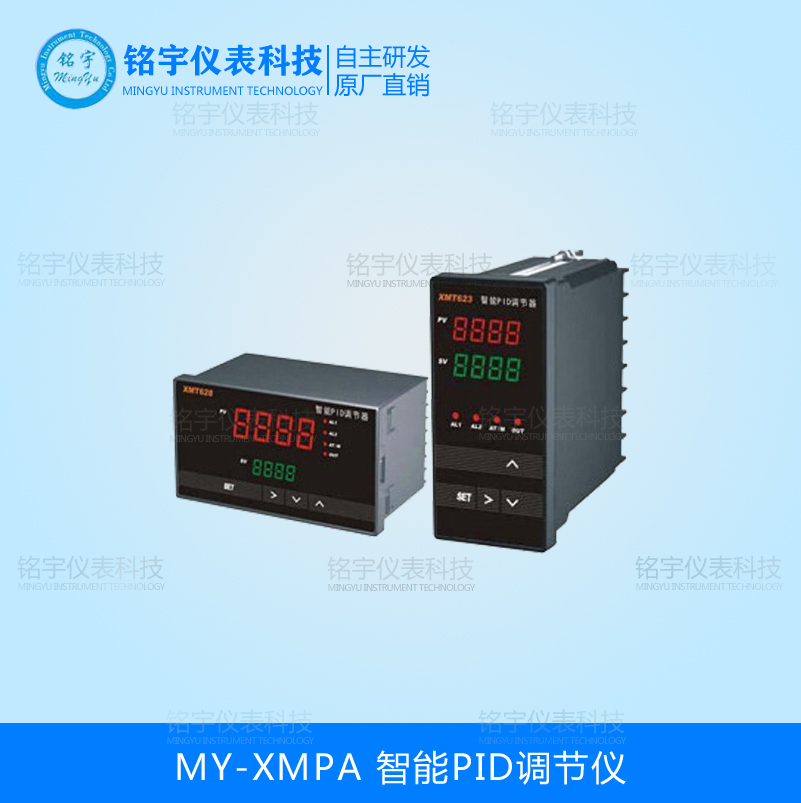

MY-XMPA智能PID調節儀與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示、智能PID調節儀配合各種執行器對電加熱設備和電磁、電動、氣動閥門進行PID調節和控制、報聲控制、數據采集、記錄。
智能PID調節儀詳細資料：
MY-XMPA智能PID調節儀與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示、智能PID調節儀配合各種執行器對電加熱設備和電磁、電動、氣動閥門進行PID調節和控制、報聲控制、數據采集、記錄。
一、智能PID調節儀功能特點：
1.輸入功能；
2.自動校準和人工校準功能；
3.手動/自動無擾動切換功能；
4.可選擇適應加熱或制冷的正/反作用；
5.控制輸出信號限幅：
（1）采用模糊控制理論和傳統PID控制相結合的方式，使控制過程具有響應快、超調小、穩態精度高的優點，對常規PID難以控制的大純滯后對象有明顯的控制效果。
（2）增加了30段程序控制功能。
二、智能PID調節儀的技術指標：
1.基本誤差：0.5％FS或 0.2％FS±1個字；
2.分 辨 力：1/20000、14位A/D轉換器；
3.顯示方式：雙排四位LED數碼管顯示；
4.采樣周期：0.5S；
5.報聲輸出：二限報聲，報聲方式為測量值上限、下限及偏差報聲，繼電器輸出觸點容量 AC220V/3A；
6.控制輸出：
⑴繼電器觸點輸出；
⑵固態繼電器脈沖電壓輸出（DC12V/30mA）；
⑶單相/三相可控硅過零觸發；
⑷單相/三相可控硅移相觸發；
⑸模擬量4～20mA、0～10mA、1～5V、0～5V 控制輸出。
7.通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem；
8.波特率--300～9600bps內部自由設定；
9.饋電輸出：DC24V/30mA；
10.電 源：開關電源 85～265VAC 功耗4W以下。
三、智能PID調節儀選型表：
|
型 號 |
說 明 |
||
|
MY-XMPA |
|
|
智能PID調節儀 |
|
設計程序 |
9 |
|
9000系列儀表 |
|
顯示方式 |
1 2 3 4 5 6 |
|
雙屏顯示 三屏顯示 雙屏單光柱顯示 雙屏雙光柱顯示 單屏雙光柱顯示 單屏三光柱顯示 |
|
輸入方式 |
1 2 3 4 5 6 7 8 |
|
熱電偶信號（E、K、S、B、J、T、N、R等） 熱電阻信號（Pt100、Cu50、Cu100、BA1、BA2、G等） 直流電流信號（0～10mA、4～20mA） 直流電壓信號（0～5V、1～5V、0～20mV、0～75Mv、0～200mV） 適用1～5全部類型，用戶隨時可改變輸入類型其中任何一種 頻率信號（0～10KHz） 配全部輸入類型 特殊輸入（如開方、小信號切除，訂貨請注明） |
|
控 制 輸 出 及 調 節 方 式 |
連 續 PID 方 式 |
1 2 3 4 5 6 7 |
PID 4～20mA輸出（反作用） PID 0～10mA輸出（反作用） PID 0～5V輸出（反作用） PID 1～5V輸出（反作用） PID 0～10V輸出（反作用） 正作用（1～5其中一種，訂貨注明） 1～6其中一種+繼電器（訂貨注明繼電器的種類和數量） |
|
斷 續 PID 方 式 |
1 2 3 4 5 6 7 |
內置可控硅（雙向41A、2KW以內）輸出 內置可控硅（雙向41A、2KW以內）輸出，可加2或三個繼電器 外接可控硅（單硅或雙硅） 外接可控硅（單硅或雙硅）可加2或三個繼電器 采用三相過零插補法可控硅觸發，觸發電流500mA以上 三相過零可控硅觸發加1或2個繼電器 SSR固態繼電器輸出（12V）加2個繼電器報（用戶提供SSR參數） |
|
|
附加功能 |
0 1 2 3 4 5 6 7 8 |
|
無附加功能 有輸出上下限控制范圍 有開機手動功能 EM1功能 EM2功能 SB功能 自整定功能 8組PID參數選擇 比值控制：SP=A×外給定+B |
|
外形尺寸 |
H V F Q |
|
橫式160×80×80mm 開孔：152×76 豎式80×160×125mm 開孔：76×152 方式96×96×110mm 開孔：92×92 方式72×72×110mm 開孔：68×68 |
|
變送輸出 |
A B C D E F |
|
無變送輸出 變送輸出0～10mA 變送輸出4～20mA 變送輸出0～5V 變送輸出1～5V 特殊信號變送輸出 |
|
24V輸出 |
P |
|
缺省為無24V直流電源輸出 帶24V直流電源輸出（可做二線制變送器電源） |
|
通訊接口 |
T |
|
缺省為不帶通訊接口 帶RS232或RS485通訊接口 |
|
供電方式 |
K W |
|
缺省為220V.AV 開關電源85～260V.AC 開關電源18～36V.DC或18～36V.AC |
