精密壓力校驗儀詳細資料：

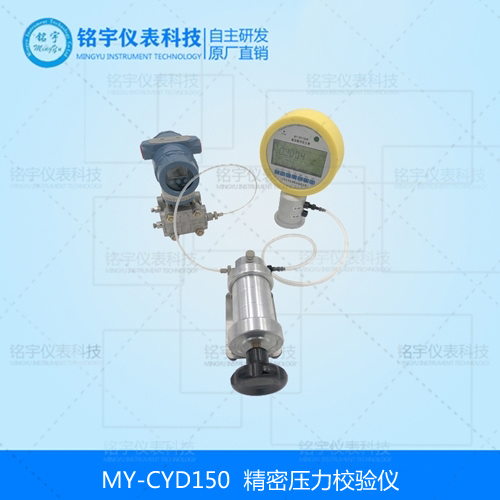

MY-CYD150精密壓力校驗儀該儀器作為實驗室或現場精密標準器校準壓力表、壓力（差壓）變送器、壓力傳感器、壓力開關、微壓差表、壓力傳感器、一般（精密）壓力表等中低壓儀表進行校準與檢定，可直接在面板上操作調校滿量程。精密壓力校驗儀的內螺紋快速接頭，無需扳手、生料帶，即可完成壓力儀表快速拆裝，檢定提供壓力發生，壓力控制方便，保證了校驗過程中壓力精確穩定性。

操作簡便、升降壓平穩、調節細度小、維護方便、不易泄漏的特點，具有行業內z高的安全性能，產品廣泛應用于電力、石化、冶金、交通、制藥、計量、教育、科研等領域，同時為工業現場計量設備生產企業提供強有力的支撐。

精密壓力校驗儀產品特點：

1.全量程壓力校驗，配置高精度進口壓力傳感器及全量程壓力泵。

2.現場或計量室校驗各種壓力儀表。

3.準確測量0-20mA范圍內的電流。

4.提供24VDC輸出，為被檢儀表提供的工作電源。

5.可直接在面板上操作調校滿量程。

6.恒流充電，具有電池電壓的過充電、欠壓自動關機及自動保護功能。

7.便攜式金屬外殼，抗干擾強，牢固耐沖擊。

精密壓力校驗儀技術參數

使用環境：實驗室或現場

環境溫度:-20～80℃

壓力范圍：-500-500Pa -1000~1000,Pa ， -2000~2000Pa，5000pa-5000pa -6KPa-6KPa -10KPa-10KPa（等更多量程聯系客服）

壓力連接：M20*1.5（可提供其它接口）高低檢測口

壓力介質：潔凈空氣

附：量程選擇（特殊量程可訂做）

量程	準確度（F•S）		量程	準確度（F•S）
-100～100Pa	0.2%		-2.5～2.5KPa	0.05%
-200～200Pa	0.1%		-4～4KPa	0.05%
-250～250Pa	0.1%		-5～5KPa	0.05%	0.02%
-300～300Pa	0.1%		-6～6KPa	0.05%	0.02%
-400～400Pa	0.1%		-10～10KPa	0.05%	0.02%
-500～500Pa	0.05%		-16～16KPa	0.05%	0.02%
-600～600Pa	0.05%		-20～20KPa	0.05%	0.02%
-700～700Pa	0.05%		-25～25KPa	0.05%	0.02%
-800～800Pa	0.05%		-30～30KPa	0.05%	0.02%
-900～900Pa	0.05%		-35～35KPa	0.05%	0.02%
-1～1KPa	0.05%		-40～40KPa	0.05%	0.02%
-1.6～1.6KPa	0.05%		-50～50KPa	0.05%	0.02%
-2～2KPa	0.05%		-60～60KPa	0.05%	0.02%

智能數字壓力模塊選型表（特殊量程可以訂做）

型號	量程	準確度	型號	量程	準確度
DPM01	-100～0KPa	0.05% F•S 0.02% F•S	DPM15	0～600KPa	0.05% F•S 0.02% F•S
DPM02	-100～100KPa		DPM16	0～1MPa
DPM03	-60～60KPa		DPM17	0～1.6MPa
DPM04	-25～25KPa		DPM18	0～2MPa
DPM05	-10～10KPa		DPM19	0～2.5MPa
DPM06	-6～6KPa		DPM20	0～4MPa
DPM07	-4～4KPa		DPM21	0～6MPa
DPM08	0～25KPa		DPM22	0～10MPa
DPM09	0～40KPa		DPM23	0～16MPa
DPM10	0～60KPa		DPM24	0～20MPa
DPM11	0～100KPa		DPM25	0～25MPa
DPM12	0～160KPa		DPM26	0～30MPa
DPM13	0～250KPa		DPM27	0～40MPa
DPM14	0～400KPa		DPM28	0～60MPa



精密壓力校驗儀除可作較高準確度校正標準器(表)外，也可作為現場校驗儀表使用，廣泛用于冶金、石油、化工、電力、天然氣、計量及科研等部門。

壓力真空校驗儀工作原理

精密壓力校驗儀工作原理

a 、壓力: 被測介質從引壓管施加于固態( 硅膜片) 傳感器上，當壓力變化時， 擴散硅膜片的電阻在壓力電阻效應下發生變化、這個變化作為電信號被檢測出來，通過線路將其轉換為與壓力成比例關系的電壓信號，該信號經2 4位模擬/數字轉換器轉換為數字信號，經微處理器處理后，在L C D顯示器上顯示出被檢介質壓力值的數字。
 壓力真空校驗儀產品另標配b 、電流、電壓: 隨機壹副表筆插入儀器面板時相應插孔內，將儀表打開切換至電流或電壓檔即可測量，測量數據經2 4位A / D采集后送入微處理器進行線性、溫度、滿度處理在L C D顯示屏上顯示出測量值。

精密壓力校驗儀技術指示

1 、壓力量程: 0~500kPa(量程選擇見附表)也可選配多只智能數字壓力模塊，數量及量程不限，自動識別使用方便(模塊選擇見附表)可選表壓、絕壓或者差壓測量，與手操泵或壓力校驗器聯用可以校驗壓力變送器、彈簧管式壓力表、壓力開關等

2 、分辨率: 壓力: Min O.01Pa(根據量程確定),電流: O.1μ A 電壓: O.lmV

3 、電流測量范圍: 士25.0000 mA,電壓測量范圍:士50.0000 V

4 、直流電源輸出: 24VDC土10%,zou大負載電流50mA

5 、準確度: 壓力: O.1%F•S O.05%F•S  0.02%F•S

電壓、電流:士(0.01%R.D+0.005%F•S)

6 、溫度補償范圍: 0-50°C,在0-50°C范圍內保證儀表準確度

7 、直流工作時間:≥80 小時，視工作情況而定

8 、顯示: LCD背光液晶屏，壓力、電信號按鍵選擇5位或6位顯示

9 、過載能力: 為量程上限的1.2-1.5倍

10 、外形尺寸: 儀表外徑155mm 厚47mm（傳感器接嘴外徑58mm,長68mm)

11 、重量: 1000g，工作溫度0~50°C,相對濕度:≤80%RH

12 、電源: 3.7V/3000mAh鋰電池，充電電壓5V，有電池電量顯示功能，可方便了解電池使用情況

13 、傳壓介質:傳壓介質只能為無腐蝕性的氣

1、說明書1份

2、質?？?nbsp;1張

3、合格證 1個

4、制造商校準報告  1份 等
