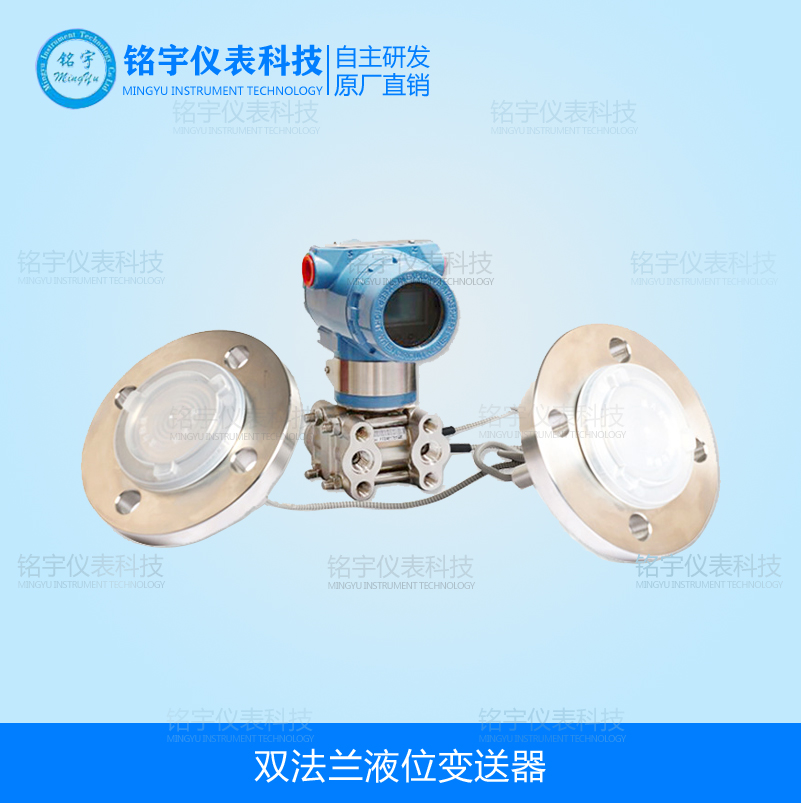

MY-3851DP型帶遠傳裝置的雙法蘭液位變送器是我公司引進技術和設備生產的新型差壓變送器，整機經過嚴格組裝和測試，該產品具有設計原理、品種規格齊全、安裝使用簡便等特點。該系列雙法蘭變送器除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
雙法蘭液位變送器產品詳情：
MY-3851DP型雙法蘭液位變送器是我公司引進技術和設備生產的新型差壓變送器，整機經過嚴格組裝和測試，該產品具有設計原理、品種規格齊全、安裝使用簡便等特點。該系列雙法蘭變送器除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
MY-3851DP測量液位在安裝時，負壓室應安裝在上端，正壓室安裝在下端，儀表本體安裝在中間，這樣變送器就有一個負差壓，這個負差壓如數值不大，可用調零的方法予以去除。但有一定的數值時，則可用負遷移的方法來進行消除，應該注憊到負遷移量程的大小只與兩個法蘭之間的高度之差h及不變液位的高度Ho的大小有關，而與變送器安裝位置的高低無關。這里說明點：在市場上，和雙法蘭液位計是屬于同一款產品，只不過因?yàn)殡p法蘭差壓變送器可以測量液位，所以才有了這款叫法
帶遠傳裝置的適用于下列工況：
1、需要將高溫介質與液位變送器隔離。
2、測量介質對變送器敏感元件有腐蝕作用。
3、被測介質由于環境或溫度變化而固化或結晶。
4、更換被測介質需要嚴格凈化測量頭
5、懸浮液體或高粘度介質
6、測量頭必須保持清潔衛生。
7、密封壓力容器測量。
遠傳裝置形式有四種：
1、扁平式遠傳裝置（標準3″、工作壓力2.5MPa）
2、螺紋安裝式遠傳裝置（z大工作壓力10MPa）
3、法蘭安裝式遠傳裝置
4、插入筒式遠傳裝置（標準3″或4″，工作壓力2.5MPa）
本廠生產的MY-3851DP型帶遠傳裝置的是智能型，較以前模擬型的優勢是：
超級的測量性能，用于壓力、差壓、液位、流量測量
數字精度：±0.25%
模擬精度：±0.5%±0.1%F.S
全 性 能：±0.25F.S
穩 定 性：0.25% 60個月
量 程 比：100：1
測量速率：0.2S
小型化（2.4kg）全不銹鋼法蘭，易于安裝
過程連接與其它產品兼容，實現測量
世界上*采用H合金護套的傳感器（技術），實現了優良的冷、熱穩定性
采用16位計算機的智能變送器
標準4-20mA，帶有基于HART協議的數字信號，遠程操控
支持向現場總線與基于現場控制的技術的升級。
MY-3851DP型，為避免被測介質直接于變送器的隔離膜片接觸提供了一種可靠的測量方法。
注：① 遠傳差壓變送器的靜壓還取決于選定法蘭的規格。
② 遠傳裝置的工作溫度，由所選擇的灌充液種類確定。
③ 遠傳差壓變送器的介質溫度影響是指兩側的遠傳裝置由室溫開始同時受到相同的溫度作用，所產生的輸出變化。
④ 靜壓和溫度影響，均是在z大量程時測得。
⑤ DP型遠傳差壓變送器兩側的毛細管z大長度為7.5米，兩側長度差為4.5米。
平法蘭（RFW）遠傳智能
|
遠傳裝置連接法蘭尺寸表（適用于：MY-RFW、MY-EFW和SZY-PFW型） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
智能選型
智能雙法蘭遠傳差壓變送器是在變送器主體基礎上附加遠傳裝置的變型產品，所以其選型工作可分二步進行：首先確定變送器主體的類型（DP）、測量范圍和結構材料，然后按現場的安裝要求確定遠傳裝置類型和尺寸。由于組成灌充系統的各參數（如灌充液的工作溫度、粘度和毛細管的長度）與變送器的性能指標密切相關，因此歸入變送器主體選型范疇，不單獨列表選擇。
選型表
|
MY-3051/3851DP |
遠傳差壓變送器 |
||||||
|
MY-3051/3851GP |
遠傳壓力變送器 |
||||||
|
|
代碼 |
量程范圍KPa |
|||||
|
3 |
0-1.3～7.5KPa |
||||||
|
4 |
0-6.2～37.4KPa |
||||||
|
5 |
0-31.1～186.8KPa |
||||||
|
6 |
0-117～690KPa |
||||||
|
7 |
0-345～2068KPa |
||||||
|
8 |
0-117～690KPa |
||||||
|
|
代碼 |
輸出 |
|||||
|
E |
4-20mADC輸出 |
||||||
|
S |
智能式 |
||||||
|
|
代號 |
法蘭材料 |
法蘭材料 |
||||
|
22 |
316SST |
316SST |
|||||
|
|
代號 |
附加功能 |
|||||
|
S1 |
一個遠傳裝置 |
|
|||||
|
S2 |
二個遠傳裝置 |
|
|||||
|
|
代碼 |
選項 |
|||||
|
M1 |
0-100%線性指示表 |
||||||
|
M2 |
LED顯示表 |
||||||
|
M3 |
LCD顯示表 |
||||||
|
B1 |
管裝彎支架 |
||||||
|
B2 |
板裝彎支架 |
||||||
|
B3 |
管裝平支架 |
||||||
|
d |
隔爆型dⅡBT4 |
||||||
|
i |
本安型iaⅡCT6 |
||||||
