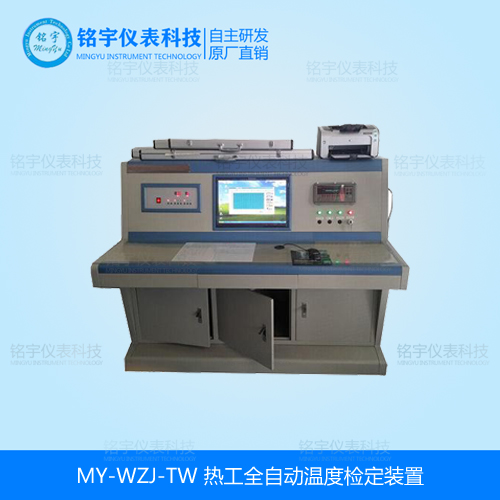

MY-WZJ-TW型熱工全自動溫度檢定裝置是集計算機技術、電子技術、自動測試技術于一體的自動化檢定系統。主要用于實現對標準鉑銠10-鉑熱電偶、工作用熱電偶、工作用熱電阻、工作用玻璃溫度計、雙金屬溫度計和壓力式溫度計等測溫元件的檢定，可同時控制五臺檢定爐，方便群檢。本產品可廣泛應用于計量單位，科研院校及工礦企業 。
熱工全自動溫度檢定裝置詳細：
MY-WZJ-TW型熱工全自動溫度檢定裝置是集計算機技術、電子技術、自動測試技術于一體的自動化檢定系統。主要用于實現對標準鉑銠10-鉑熱電偶、工作用熱電偶、工作用熱電阻、工作用玻璃溫度計、雙金屬溫度計和壓力式溫度計等測溫元件的檢定，可同時控制五臺檢定爐，方便群檢。本產品可廣泛應用于計量單位，科研院校及工礦企業。
操作方式
使用Windows軟件編程，在Win95/Win98/WinMe操作平臺下運行。符合Windows環境的操作習 慣，窗口接口，下拉式菜單，使用鼠標選擇輸入參數和進行過程操作，功能強大，使用方便、靈活、快捷。
自動化程度高
檢定過程連續自動控溫、自動檢定、自動進行數據處理，自動打印各種檢定記錄和檢定證書。
高精度，高分辨率
選用的六位半高精度進口數表。準確度達0.005％，分辯力0.1μv；0.1mΩ。檢測過程中進一步對采樣資料進行數字濾波和壞值剔除。
顯示直觀
在檢定過程中顯示器實時顯示檢定爐(或油槽等)的溫度變化曲線、檢定爐(油槽)溫度、檢定點溫度、檢定進程、冷端溫度、控溫偶的毫伏值(控溫熱電阻的電阻值)和檢定時間。
功能齊全，配置靈活
★可以檢定各種分度號的廉金屬熱電偶和Ⅱ級貴金屬熱電偶以及各種分度號的熱電阻。
★可以檢定兩線制(四線制)和三線制熱電阻。
★可以對熱電阻在同一個溫度點進行多批檢定;可在不同時間分別檢定0℃點和100℃點，程序自動整理合成報表，更切合熱電阻檢定的實際狀況，可有效地提高工作效率。
★具有多種冷端補償方式。備有零點，輸入室溫和冷端自動跟蹤補償三種方式供操作者選擇。
★可以對補償導線進行修正，使檢定結果更正確。
★可以任意設定溫度點。熱電偶在300℃～ 1100℃之間，每隔50℃;熱電阻在50℃～300℃之間每隔10℃任意設定
★可以在油槽中檢定工作用低溫熱電偶(50℃～300℃)。
★備有多種數表的接口驅動程序，操作者可以在菜單中任意選擇，增加了系統配置的靈活性。
★具有手動／自動切換功能，提供特殊情況下操作手段。
溫度控制精度高，檢定時間短
采用多種優化的直接數字元控制算法，并提供多組不同對象的控溫參數選擇。保證檢定過程的溫度變化率檢定爐小于0.2℃/min;油槽小于0.04℃/min。熱電偶一般每個檢定點檢定時間約30分鐘左右：而熱電阻約60分鐘左右。
標準化程度高，報表規范
熱電偶、熱電阻的檢定過程、數據處理、檢定記錄和檢定證書符合國家計量檢定規程JJG-351-96;JJG-229-98規程和90溫標宣貫手冊的要求。尤其是熱電阻檢定程序已按照國家z新頒布的JJG-229-98規程重新進行了編制。
具有系統認證測試功能
系統備有熱電偶、熱電阻檢定裝置本身的認證測試模塊，可自動對裝置檢定熱電偶、熱電阻的總不確定度、重復性誤差以及檢定爐和油槽的溫場進行認證測試，并整理打印出認證報表。為操作者進行系統建標和系統復查帶來大的方便。
數據管理功能
系統備有數據文件管理功能，可對檢定報表進行存儲、歸檔、檢索和查詢。操作者可隨時查閱或打印任意一次的檢定記錄報表或檢定證書。裝置將報表的預覽和打印都放在“office97(2000)”下的電子表格 “excel”中進行處理。由于“excel”的強大功能和方便靈活的操作方法，使報表的預覽和打印都更得心應手。
保護措施完善
備有系統自檢程序，可對數字表、主控箱、可控硅調節器、專用適配卡以及導線連接情況進行自檢。當出現超溫、斷偶或電偶短路的情況系統將自動關斷可控硅調節器，切斷加熱電流并提示報警。
硬件設計合理，制作工藝
關鍵部件均采用進口組件，出廠前經過嚴格的老化和檢驗?？煽毓枵{節器可提供兩路調節輸出，為操作者對不同的控溫對象轉接提供方便。
主要技術指導：
★掃描開關寄生電勢 ≤ 0.4μV
★分辨力z高電勢測量分辨力0.1μV
z高電阻測量分辨力0.1mΩ
★準確度電勢測量不確定度≤0.01％
電阻測量不確定度≤0.01％
熱電偶檢定不確定度≤1.2℃(含二等標準熱電偶年變化0.7℃)
熱電阻檢定不確定度≤0.05℃
★恒溫的穩定度熱電偶檢定過程恒溫后爐溫變化≤0.2℃/min
熱電阻檢定過程恒溫后油槽溫度變化≤0.04℃/min
★冷端自動補償當冷端溫度在(20±10)℃的范圍內時，補償誤差≤0.2℃
★檢定溫度熱電偶 300～1100℃
熱電阻0～300℃(包括低溫熱電偶)
★檢定支數熱電偶可同時檢定1～5支
熱電阻可同時檢定1～5支，熱電阻允許在同一溫度點上進行多批檢定
★一次可連續檢定點熱電偶4個，熱電阻3個
★檢定時間熱電偶檢定，正常條件下平均每百約30分鐘
★本檢定系統按現行國家計量檢定規程進行數據處理
★工作環境環境溫度20℃±3℃
相對濕度≤75％
★使用電源 AC 220V±10％50±1HZ
要求接地電阻≤4Ω
配置清單
|
微機 系統 |
名 稱 |
單位 |
數量 |
備 注 |
|
主機 |
套 |
1 |
配置P4 2.6以上、1G、250G、光驅，控制板卡（已裝配）G |
|
|
顯示器 |
臺 |
1 |
21寸液晶 |
|
|
激光打印機 |
臺 |
1 |
CANON |
|
|
通訊電纜 |
根 |
2 |
|
|
|
多用電源插座 |
只 |
1 |
|
|
|
數采 控溫 系統 |
主控、調功箱 |
臺 |
1 |
全自動可控硅調功保護器，多通道全電腦自動掃描切換系統等 |
|
測量控制電纜 |
套 |
1 |
高溫五芯屏蔽線，12組×8m |
|
|
萬用表 |
臺 |
1 |
KEITHLEY 6 1/2位（美國產 |
|
|
溫度傳感器 |
只 |
1 |
Pt100冷端補償用 |
|
|
可選 配件 |
管式檢定爐 |
臺 |
1 |
沿軸線的幾何中心有大于60mm，1℃的均勻溫場。爐內z高溫度點±20mm內，溫度梯度≤0.4℃/cm,溫度范圍：0～1100℃ |
|
恒溫油槽 |
臺 |
1 |
室溫-300℃自動恒溫，不銹鋼內膽外殼，溫度波動0.01℃/30min，溫度均勻度≤0.01℃ |
|
|
冰瓶 |
只 |
1 |
|
|
|
冰柜 |
臺 |
1 |
|
|
|
碎冰機 |
臺 |
1 |
|
|
|
操作臺 |
臺 |
1 |
1600×840×1300 |
|
|
二等標準鉑電阻 |
支 |
1 |
WZPB-2 |
|
|
二等標準鉑銠10-鉑熱電偶 |
支 |
1 |
WRPB-2 |
|
|
高精度鉑電阻檢定槽 |
臺 |
1 |
-5～300℃自動恒溫，不銹鋼內膽外殼，溫度波動度0.01℃/30min，溫度均勻度≤0.01℃,如選該槽可取代油槽、水槽、冰瓶、碎冰機、冰柜。 |
熱工全自動檢定系統是我公司z新開發研制的第三代熱工自動檢定產品之一。它是在Windows環境下，使用Windows環境下的語言開發出的新一代產品，系統是以高檔微機為核心，配以高精度進口數字萬用表，以及低電勢掃描開關、功率調節器等構成的測控系統。操作者可在中文Win95/ Win98/ WinMe操作系統下方便地用鼠標進行全過程的操作，微機系統實時顯示檢定爐（或油槽等）的控溫曲線、溫度及檢定時間等參數。系統按照國家計量檢定規程進行數據處理，并能打印各種記錄表格、檢定證書，還可保留原始記錄以備將來查閱。系統實現了熱電偶和熱電阻檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低，并提高了檢定的工作質量。本裝置還提供了該系統的認證程序以及數據文件管理程序，為操作者對系統的認證和檢定結果的歸檔、檢索和查詢提供了方便。
