蒸汽保溫磁翻板液位計詳細資料：

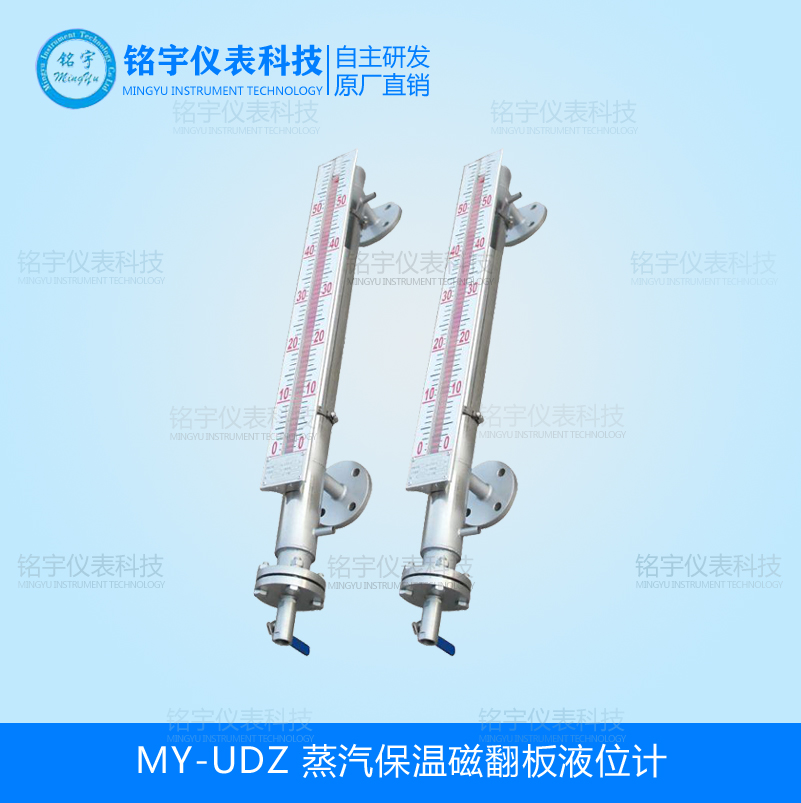

MY-UDZ蒸汽保溫磁翻板液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑?？梢员３种黧w內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑，以保證液位的穩定。使儀表正確指示出被測液位。

蒸汽保溫型磁翻板液位計系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。

參數	參數說明
安裝方式	□側裝   □頂裝     □其他安裝方式
介質溫度	□60℃  □80℃  □100℃  □150℃  □250℃  □350℃   □其他溫度
接液材質	□304不銹鋼  □316不銹鋼  □不銹鋼內襯四氟  □PP  □PVC  □其他材質
壓力等級	□0.6MPa  □1.6MPa  □2.5MPa  □4MPa  □6MPa  □10MPa  □其他壓力
安裝法蘭	□DN15  □DN20  □DN25  □DN50  □DN80  □DN100
	□其他規格(常規的需要提供法蘭的壓力等級，非常規的法蘭還需提供法蘭標準)
測量介質及密度	測量介質： 介質密度：
測量范圍	mm
是否遠傳	□不需要      □需要      □其他要求
報警開關	□不需要   □1個    □2個    □其他要求（需標注上下限）
備注



型號UDZ	結構特點	接液材質	測量范圍	適用介質條件				法蘭連接
				溫度	壓力	密度	黏度	DN	PN
D40	旁通管式	301.304.316	300~4000	-10~400	0~2.45	1.0~2	≤0.04	50	2.5
D41	碳鋼護管式	301.304.316	300~4000	-10~400	0~6.3	1.0~2	≤0.04	100	2.5
D42	不銹鋼護管式	301.304.316	300~4000	-10~400	0~2.45	1.0~2	≤0.04	100	2.5
D43	PVC防腐型	PVC-U	300~4000	-10~45	0~1.6	1.0~2	≤0.04	100	2.5
D44	防腐型 (里稱四氟)	1Cr18Ni9Ti 內寸PTFE	300~4000	-10~400	0~2.45	1.0~2	≤0.04	100	2.5
D45	蒸汽夾套 加熱型	301.304.316	300~4000	-20~250	0~1.6	1.0~2	≤0.04	100	2.5

 蒸汽保溫型磁翻板液位計是銘宇儀表引進吸收國外同類產品，并加以提高研制生產的產品。系列產品可以做到高密封，防泄漏和在高溫，高壓，高粘度，強腐蝕性條件下安全可靠的測量液位，全過程測量無盲區，顯示醒目，讀書直觀，且測量范圍大，配上液位報警，控制開關，可實現液位或介位的上，下限報警和控制配上LB型液位變送器，可將液位，介位的信號轉換成二線制4-20mADC標準信號，實現遠距離檢測，指示，記錄與控制。磁翻板液位計系列產品廣泛用于電力，石油，化工，冶金，環保，船舶，建筑，食品等各行業生產過程中的液位測量與控制。

蒸汽保溫磁翻板液位計結構和原理

蒸汽保溫型磁翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉，當液位上升時，翻柱隨著液位的高度轉為紅色，當液位下降時，翻柱由紅色轉為白色。

LB磁性位置變送器由液位傳感器和轉換模塊組成。改變送器的傳感器以捆綁的形式固定在UQC磁性浮球液位計的旁路管的外側，使其處于液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧管帶動電阻器轉換成二線制4~20mADC標準信號輸出

磁性報警開關采用日本進口的全密封磁保持開關及其他組件組成。該報警開關以嵌口的形式固定在UQC磁性浮球液位計標尺的外側，使其處于液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的全密封保持開關作用吸合，輸出開關信號，通過控制裝置達到控制目的。
上述的位置變送器和報警開關輸出的信號可方便的與各類儀表配套使用，從而達到控制，調節，顯示及報警的目的。

蒸汽保溫型磁翻板液位計特點
測量范圍：300～8000mm(側裝式：300～4000mm;（頂裝式：300～6000mm；（底裝式；
精確度：10mm
工作壓力：≤2.5Mpa(普通)　
≤16Mpa（高壓）
介質密度：≥0.45g/cm3
介質溫度：-196～＋400℃
介質粘度：≤0.4Pa·S，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱型夾套式液位計?！　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　?連接法蘭：采用化工部z新頒布的HG20592～20635－97法蘭標準。

■選型參數表：蒸汽保溫型磁翻板液位計

C	側裝式：C10~C18(該格只填數字)
T	頂裝式：T30~T35(該格只填數字)
D	底裝式：D40~D45(該格只填數字)
	O	盲板法蘭，不配排污閥
	W	液位計底部配排污閥
		An		配AK型磁性報警開關，n表示報警開關的數量n=1.2.3……..
			R	配捆綁式LB型磁性位置變送器，輸出二線制4~20mA
				P	普通防水型
				B	本質安全型CT4配DFA-3100齊納安全柵（GY00189）,安全柵有用戶自備
				Bd	CT4~CT6
					L=	測量范圍
						-..	介質溫度
							D	開口常壓容量
							.	工作壓力（MPA）

■底裝式蒸汽保溫型磁翻板液位計型號UHZ-T30/T31/T32/T33/T34/T35

注意：1.以上表格中外形及安裝尺寸詳見T30~T35圖標。
2.法蘭連接DN可根據用戶要求定制，表中所列技術參數為本公司常規產品，如用戶有特殊要求可根據實際情況作特殊設計。

■LB型磁性位置變送器使用說明書

蒸汽保溫磁翻板液位計可適用于各種開口或密閉容器的液位測量，特別對于高粘度，強腐蝕性介質更顯其優越性。所以他具有很高的可靠性。該儀表可連續輸出4~20mA模擬信號，可實現液位的遠距離的變送控制及報警。該儀表也可同其他的數顯儀表配套使用，達到多種控制目的。廣泛用于民工簡述中水塔，水池，水箱以及石油化工，電力，化工，環保，船舶，建筑，造紙，食品，污水處理等行業內開口或密閉儲罐，地下池槽中各種液體的液位測量，被檢測的介質可為水，油，酸，堿，工業污水等各種導電及非導電液體。

LB磁性位置變送器由不銹鋼及防腐材料制造成。

■結構原理

變送器根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，變送器的浮球在導管上隨之升降，浮球內磁鋼的磁力吸合導管中的干簧管，改變了電子線路的輸入阻抗，電流輸出隨之改變，達到測量液位的目的。

■蒸汽保溫型磁翻板液位計技術參數

測量范圍：300~1000mm
準確度：±10mm
模擬輸出：4~20Madc
供電電源：24VDC
負載輸出：0~620Ω
工作壓力：≤0.6Mpa
環境溫度：-20~+70℃
介質密度：≥0.8g/cm3
螺紋安裝：M30X2
本安型：iaIICT4
隔爆型：Diict4~6
防護等級：IP65

蒸汽保溫磁翻板液位計安裝與接線：

1.變送器與顯示儀之間的連接線不能與電流線同路鋪設。為了避免干擾信號，盡可能使用屏蔽電纜在鐵管內鋪設。

2.安裝好后仔細檢查接線圖，要做到準確無誤。

■蒸汽保溫磁翻板液位計使用說明書

該報警開關采用日本人呢進口的全密封磁保持開關或單刀雙擲繼電器及其他組件組成。該報警開關以嵌口的形式固定在UQC磁性浮球液位計標尺的外側，使其處于液位氣位計同一磁場系統中，當磁性浮球隨液位上下移動時，對應液位位置的全密封保持開關或繼電器作用吸合，輸出信號，通過控制裝置達到控制目的。該信號可方便的與各類儀表配套使用，從而達到控制，調節，顯示及報警的目的。

■結構原理

變送器由日本進口的全密封磁保持開關和單刀雙擲繼電器及其他組件組成，通過浮子隨液位上下移動時，對應液位位置的開關及其他組件作用吸合輸出開關信號，通過控制裝置達到控制目的。

■主要技術參數

測量范圍：0~500mm，0~100mm（1m以上作特殊處理），可多點控制。
準確度：±10mm
環境溫度：-20~+70℃
電源電壓：24VDC
防爆等級：Diicd4~6
防護等級：IP65
遠傳距離：z大10Km，設電纜其電容，電感z大值不超過0.2μF，5mH
出線接口螺紋：防水型M15X1.5內螺紋
防爆型M20X1.5內螺紋

■報警開關技術參數

型號：普通型 常開觸點：KO

常閉觸點：KC

常開，常閉觸點：KOC（單刀雙擲）

隔爆型 常開觸點：FBKO-Ex

常閉觸點：FBKC-Ex

常開，常閉觸點：FBKOC-Ex（單刀雙擲）

觸點容量：220VAC 2A

開關特性：記憶開關（保持）
