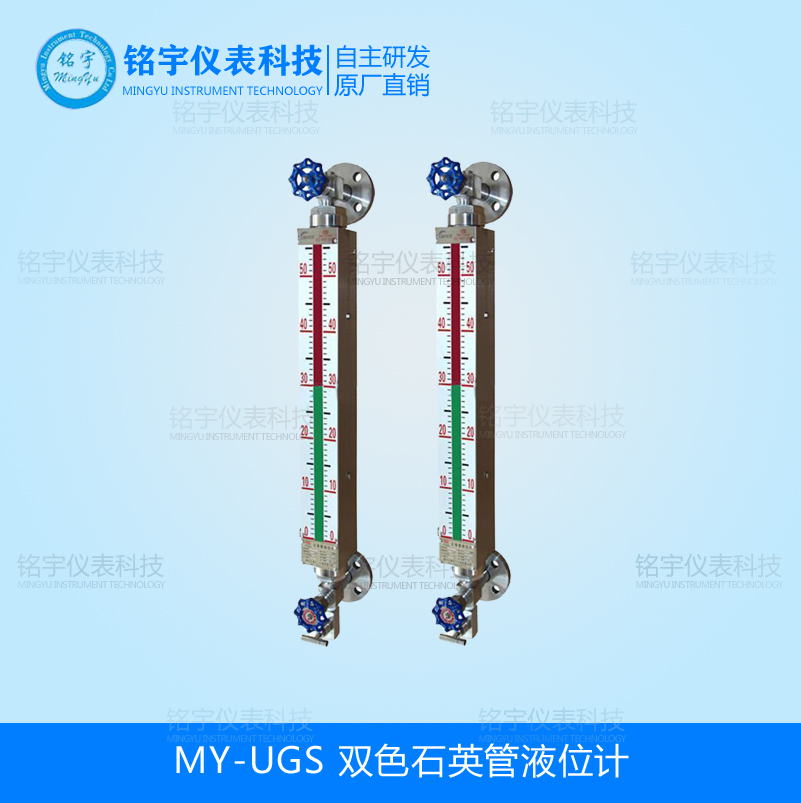

雙色石英管液位計是我公司采用高純度石英管(99.99%Si02)制造的產品。儀表顯示清晰，密封性良能好，耐高溫、高壓、防粘稠，壽命長，沖洗、維護方便，廣泛用于石油、化工、電力、冶金等行業中各種容器及鍋爐的液位檢測指示。
雙色石英管液位計產品詳情：
雙色石英管液位計的原理
UGS系列雙色石英管液位計它是利用自然光在液體中折、反射原理。借助于紅、綠色片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。
雙色石英管液位計的概述
UGS系列雙色石英管液位計（以下簡稱彩色液位計）是彩用國內外較新技術研制而成。它是利用自然光在液體中折、反射原理，借助于紅、綠片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。因此被廣泛用于石油、化工、電力、冶金等行業的各種透明液體容器和鍋爐上，如水、汽油、液化氣、液氨、丙烷、丙稀、芳烴、酸等油品和化工原料的液位測量。同時對于兩種不同介質密度的界面測量，可選用三色界面石英管液位計。三色界面石英管液位計是利用浮力與比重差的原理而設計的，石英管中的小浮子懸浮于兩種介質的分界部分，由于浮子呈黑色，上下部分液體顏色有異，所以顯示醒目。從而解決了一直困擾在石油化工生產過程中兩種混合介質界面分辨不清的難題。它是目前國內外較理想的直讀式液位計。
雙色石英管液位計的用途說明
| 產品名稱 | 型號 | 用途及使用場合 |
| 普通型 | UGS-A | 液位計兩端為閥門，閥門帶安全裝置。當石英管意外破損時，能防止容器內介質外流，由于閥門通道比較小，所以是適合測量低粘度介質。 |
| 直通型 | UGS-B | 兩端采用三通法蘭連接，無安全裝置。由于口徑20mm，可測量較粘稠介質的液位 |
| 無盲區直通型 | UGS-C | 兩端采用三通法蘭連接，無安全裝置。由于口徑20mm，可測量較粘稠介質的液位，測量范圍與顯示高度同等 |
| 彩色液位計 | UGS-A/B/C-1 | 測量透明無色液體液位，界面且光線較好場合 |
| 蒸汽夾套型 | UGS-A/B/C-2 | 附有蒸汽伴熱夾套，用于天氣寒冷場合 |
| 防霜型 | UGS-A/B/C-3 | 附加防霜裝置，使用于低溫介質，避免低溫介質造成外表凝霜 |
| 照明型 | UGS-A/B/C-4 | 測量有色液體液位、界面且光線較弱,夜間監測場合,附有照明裝置 |
UGS顯示高度與測量范圍 （單位：毫米）
| 測量范圍L | 300 | 500 | 800 | 1100 | 1400 | 1700 | 2000 |
| 顯示高度H | 100 | 300 | 600 | 900 | 1200 | 1500 | 1800 |
彩色石英管液位計的選型形式
| UGS | A | 閥門帶安全裝置 |
結構 形式 |
||||||
| B | 帶排污閥無安全裝置 | ||||||||
| C | 無盲區 | ||||||||
| 1 | 普通型 |
附加 裝置 |
|||||||
| 2 | 帶蒸汽夾套型 | ||||||||
| 3 | 帶防霜裝置型 | ||||||||
| 4 | 帶照明裝置型 | ||||||||
| S | 測量液位（雙色） |
測量 特性 |
|||||||
| J | 測量界面（三色） | ||||||||
| A | 法蘭連接DN20，25 |
連接 形式 |
|||||||
| G | 螺紋連接G3/4″ | ||||||||
| 1 | 1.6 |
公稱 壓力 Mpa |
|||||||
| 2 | 2.5 | ||||||||
| 3 | 4 | ||||||||
| 4 | 6.4 | ||||||||
| 5 | 10 | ||||||||
| C | 碳鋼 |
接液 材質 |
|||||||
| F | 不銹鋼304、316L | ||||||||
| 3 | 300 |
測量 范圍 mm |
|||||||
| 5 | 500 | ||||||||
| 8 | 800 | ||||||||
| 11 | 1100 | ||||||||
| 14 | 1400 | ||||||||
| 17 | 1700 | ||||||||
| 20 | 2000 | ||||||||
| X | 特殊規格尺寸X后接尺寸數字 | ||||||||
