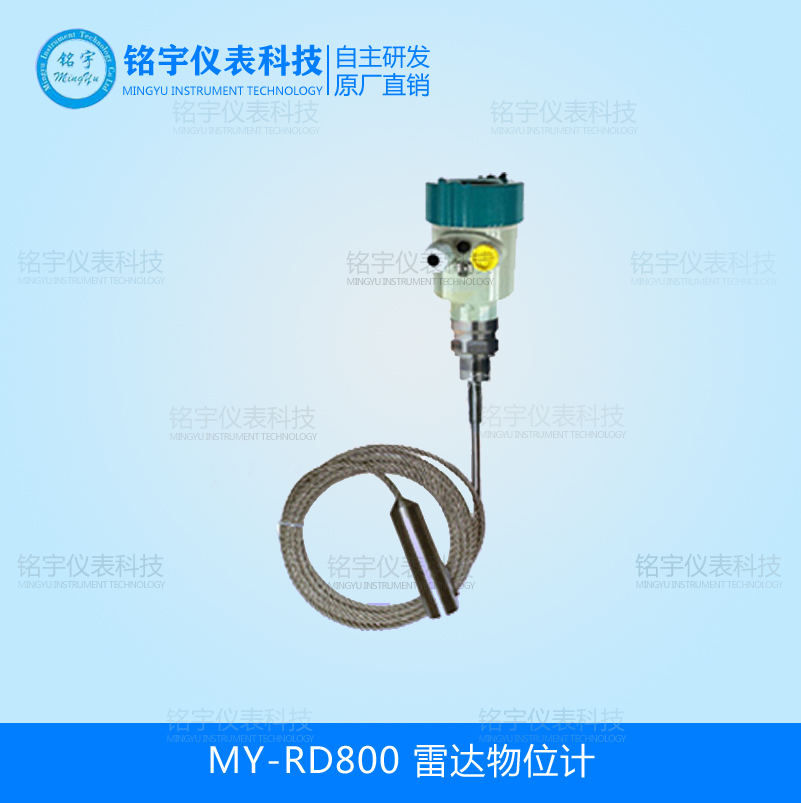

MY-RD800系列纜式雷達液位計采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常，波束能量低，可安裝于各種金屬、非金屬容器或管道內，對液體、漿料及顆粒料的物位進行非接觸式連續測量。
雷達液位計產品詳情：
雷達液位計是將發射能量很低的短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保短時間內穩定和準確的測量。MY-RD800系列雷達物位計即使在工況比較復雜，存在不真實回波的情況下，其用新的微處理技術和調試軟件也可以準確的分析出物位的回波。
|
KTRD800系列智能雷達物位儀表 |
|||
|
類 別 |
MY-RD801 |
MY-RD802 |
MY-RD803 |
|
應 用 |
過程條件簡單，腐蝕 性的液體、漿料、固體 |
存儲或過程容器腐蝕 性的液體、漿料、固體 |
適應各種存儲容器 或過程計量環境，液體、 漿料、固體 |
|
測 量 范 圍 |
20米 |
20米 |
35米 |
|
過 程 連 接 |
螺紋 |
法蘭 |
法蘭 |
|
過 程 溫 度 |
-40-130℃ |
-40-150℃ |
-40-250℃ |
|
過 程 壓 力 |
-1.0-3bar |
-1.0-20bar |
-1.0-40bar |
|
重 復 性 |
± 3mm |
± 3mm |
± 3mm |
|
精 度 |
< 0.1% |
< 0.1% |
< 0.1% |
|
頻 率 范 圍 |
6.8GHz |
6.8GHz |
6.8GHz |
|
防爆/護等級 |
EXiaIICT6/IP68 |
EXiaIICT6/IP68 |
EXiaIICT6/IP68 |
|
信 號 輸 出 |
4…20mA/HART(兩線) |
4…20mA/HART兩線) |
4…20mA/HART(兩線) |
|
MY-RD803 |
標準型(非防爆) |
防爆 |
||||||||
|
I |
本安型(Exia II CT6) |
|||||||||
|
F |
隔爆型(Exd II CT6) |
|||||||||
|
A |
PP/-40~80℃ |
天線材料/工作溫度 |
||||||||
|
PTFE/-40~230℃ |
||||||||||
|
1 |
DN50 P1.6 |
法蘭規格(HG20594-97) |
||||||||
|
2 |
DN80 PN1.6 |
|||||||||
|
3 |
DN100 PN1.6 |
|||||||||
|
4 |
DN150 PN1.6 |
|||||||||
|
G |
螺紋G1-1/2 |
過程連接 |
||||||||
|
螺紋1-1/2NPT |
||||||||||
|
1 |
無 |
容器接管長度 |
||||||||
|
2 |
50mm |
|||||||||
|
3 |
100mm |
|||||||||
|
4 |
150mm |
|||||||||
|
5 |
200mm |
|||||||||
|
6 |
按用戶要求 |
|||||||||
|
Y |
帶 |
編程器 |
||||||||
|
不帶 |
||||||||||
|
1 |
兩線制 DC24V 4~20mA/HART |
接線方式 |
||||||||
|
2 |
三線制DC24V 4~20mA |
|||||||||
|
MY-RD803 |
備注 |
|||||||||
雷達物位計安裝指南：
安裝說明
1. 推薦距離（1）墻至安裝短管的外壁：
2. 離罐壁為罐直徑1/6處，zui小距離為200mm。
3. 不能安裝在入料口的上方（4）。
4. 不能安裝在中心位置（3），如果安裝在中央，會產生多重不真實回波，干擾回波會導致信號丟失。
5. 如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成不真實回波，在調試儀表的時候應該進行不真實回波存儲。
罐內安裝
1. 在信號波束內，應避免有如下安裝物（1）：例如限位開關，溫度傳感器等。
2. 對稱裝置（2），如真空環，加圈，擋板等等。
3. 如果罐內有（1）（2）干涉物件，應采用導波管進行測量。
KT安裝選擇
1. 天線尺寸：天線越大，波束角越小，干擾回波將越弱。
2. 天線調整：將天線調整到較好測量位置。
3. 導波管：導波管用來避免干擾回波。
罐內安裝（MY-RD801、MY-RD802）
標準安裝
1. 雷達天線不可向罐壁傾斜。
2. 為了使溫度影響zui小化，在對接法蘭的連接處必須使用彈簧墊圈。
3. 桿式天線必須伸出安裝短管。
4. 垂直放置桿式天線，不要讓雷達束指向罐壁。
罐內安裝（MY-RD803）
標準安裝
1. 雷達天線不可向罐壁傾斜。
2. 喇叭天線必須延伸出安裝短管，否則應使用天線延伸管。
3. 喇叭天線必須調整至垂直，不要讓雷達束指向罐壁。
安裝短管較長時使用天線延伸管
1. 當喇叭長度小于安裝短管長度時，應使用天線延伸管。
2. 如果喇叭直徑大于安裝短管的直徑，包括延伸管在內的天線需要從容器里面安裝，并將儀表抬高。選擇延伸管使儀表至少抬高100mm。
導波管內安裝
1. 雷達傳感器通過導波管或旁通管進行測量，測量管起到導波作用。下面是一個測量管（導波管的構造圖）
2. 測量管內壁必須平滑，如果可能的話測量管的內徑需要與喇叭口的直徑相符，請使用縱伸焊接的不銹鋼管。可以通過預先焊接的法蘭 盤或焊接頭延長測量管。
必須注意：
1. 焊接時，不能產生凸點或凸緣。將法蘭和測量管對齊固定，然后焊接。焊接不要穿透測量管管壁,管內壁必須保持平滑，一定要小心的除去焊縫和不平滑的地方，否則會造成很強的不真實回波。
十、雷達液位計注意事項：
1. 測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。
2. 若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C的位置。
3. 理論上測量達到天線上端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的上端至少100mm。
4. 對于過溢保護，可定義一段安全距離附加在盲區上。
5. zui小測量范圍與天線有關。
6. 隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。
智能雷達物位計測量范圍超出的動作
當測量范圍超出時，儀表輸出為22mA電流。
接線方式
智能雷達物位計的調試:
MY-RD800可以通過三種方式調試：
7. 通過顯示調整模塊KTPM
8. 通過調試軟件KTSOFT
9. 通過HART手持編程器
智能雷達物位計的現場編程模塊（KTPM）
1. KTPM編程器由6個按鍵和一個液晶顯示屏，可以顯示調整菜單和參數設置。其功能相當于一個分析處理儀表。
通過SOFT軟件調試
無論那種信號輸出，4…20mA/HART,雷達傳感器都可以通過軟件進行調試。采用SOFT軟件進行儀表調試，需要一個儀表CONNECTCAT驅動器。
使用軟件調試的時候，給雷達儀表加電24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻，HART適配器可以和4…20mA線并聯。
MY-RD800系列尺寸
智能雷達物位計選型表:
|
MY-RD801 |
A |
纜式探頭 |
探頭形式 |
||||||||
|
單杠式探頭 |
|||||||||||
|
C |
平行桿式探頭 |
||||||||||
|
標準型(非防爆) |
防爆 |
||||||||||
|
I |
本安型(Exia II CT6) |
||||||||||
|
F |
隔爆型(Exd II CT6) |
||||||||||
|
1 |
螺紋G1-1/2″ |
連接方式 |
|||||||||
|
2 |
螺紋1-1/2″NPT |
||||||||||
|
3 |
法蘭DN50 PN1.6(HG2094-97) |
||||||||||
|
4 |
法蘭DN50 PN1.6(HG2094-97) |
||||||||||
|
5 |
法蘭DN50 PN1.6(HG2094-97) |
||||||||||
|
6 |
法蘭DN50 PN1.6(HG2094-97) |
||||||||||
|
1 |
碳鋼 |
材質 |
|||||||||
|
2 |
不銹鋼 |
||||||||||
|
□ |
(mm) |
探頭量程長度 |
|||||||||
|
0 |
常壓 |
工作壓力 |
|||||||||
|
1 |
1.6 MPa |
||||||||||
|
2 |
2.5 MPa |
||||||||||
|
3 |
4.0 MPa |
||||||||||
|
M |
普通-40~150℃ |
工作溫度 |
|||||||||
|
H |
高溫-40~230℃ |
||||||||||
|
G |
超高溫-40~350℃ |
||||||||||
|
Y |
帶 |
編程器 |
|||||||||
|
不帶 |
|||||||||||
|
1 |
兩線制DC24V 4~20mA/HART |
接線方式 |
|||||||||
|
2 |
三線制DC24V 4~20mA |
||||||||||
|
MY-RD801 |
備注 |
||||||||||
|
MY-RD802 |
標準型(非防爆) |
防爆 |
||||||||
|
I |
本安型(Exia II CT6) |
|||||||||
|
F |
隔爆型(Exd II CT6) |
|||||||||
|
A |
PP/-40~80℃ |
天線材料/工作溫度 |
||||||||
|
PTFE/-40~230℃ |
||||||||||
|
1 |
DN50 P1.6 |
法蘭規格(HG20594-97) |
||||||||
|
2 |
DN80 PN1.6 |
|||||||||
|
3 |
DN100 PN1.6 |
|||||||||
|
4 |
DN150 PN1.6 |
|||||||||
|
1 |
碳鋼法蘭 |
法蘭形式 |
||||||||
|
2 |
不銹鋼法蘭 |
|||||||||
|
3 |
PP翻邊法蘭 |
|||||||||
|
4 |
PTFE翻邊法蘭 |
|||||||||
|
1 |
無 |
容器接管長度 |
||||||||
|
2 |
50mm |
|||||||||
|
3 |
100mm |
|||||||||
|
4 |
150mm |
|||||||||
|
5 |
200mm |
|||||||||
|
6 |
按用戶要求 |
|||||||||
|
Y |
帶 |
編程器 |
||||||||
|
不帶 |
||||||||||
|
1 |
兩線制 DC24V 4~20mA/HART |
接線方式 |
||||||||
|
2 |
三線制DC24V 4~20mA |
|||||||||
|
MY-RD802 |
備注 |
|||||||||
