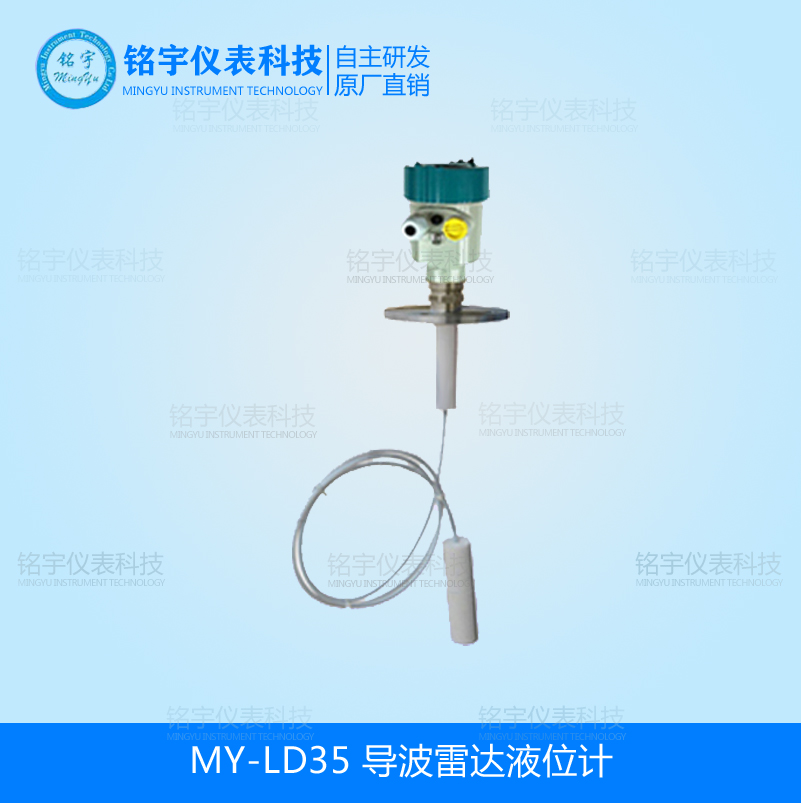

MY-LD35導波雷達液位計采用了100MHz～1.8GHz的發射頻率，不銹鋼包四氟桿式探頭，安裝方式四氟翻邊法蘭。測量對象為腐蝕性液體，大量程為四氟桿6米、四氟桿25米。
MY-LD35導波雷達液位計采用了100MHz～1.8GHz的發射頻率，不銹鋼包四氟桿式探頭，安裝方式四氟翻邊法蘭。測量對象為腐蝕性液體，非常大量程為四氟桿6米、四氟桿25米。
MY-LD35導波雷達液位計是我公司生產的采用微波技術來檢測料位的高科技產品，該儀表充分利用了微波具有很好穿透性、對惡劣環境及被測物料適應性強等特點，采用世界上的大規模集成電路，將雷達原理、數字信號處理技術和快速傅里葉變換(FFT)技術。采用連續式乍動測量，能測量液體、固體(塊狀、粉狀)料位，具有測距遠、精度高等特點。
一、MY-LD35導波雷達液位計工作原理：
導波雷達液位計發出的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。從而計算出探測組件頂部被測介質表面的距離，被測容器總高度是已知數，進一步可得出介質的物位高度。
二、MY-LD35導波雷達液位計主要特點：
導波雷達液位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。
三、MY-LD35導波雷達液位計技術參數:
1.測量對象：腐蝕性液體
2.測量范圍: 桿式6m、纜式25米；
3.過程連接:法蘭DN50，DN80，DN100，DN150；
4.介質溫度：-40～120℃；
5.過程壓力: -0.1～2.0MPa；
6.工作頻率: 100MHz～1.8GHz；
7.測量精度: ±10mm；
8.分辨率: 1mm；
9.采樣: 回波采樣54次/s；
10.輸出電流信號:4～20mA+ HART通訊協議；
11.電源: 24VDC(±10%)紋波電壓:1Vpp；
12.耗電量: max22.5mA ；
13.外殼防護等級:IP68；
14.防爆等級:EXiaIICT6 ；
15.兩線制接線:儀表供電和信號輸出共用一根兩芯電纜；
16.電纜入口:M20×1.5(電纜直徑5～9mm)
導波天線的選擇與儀表選型表看MY-LD31
