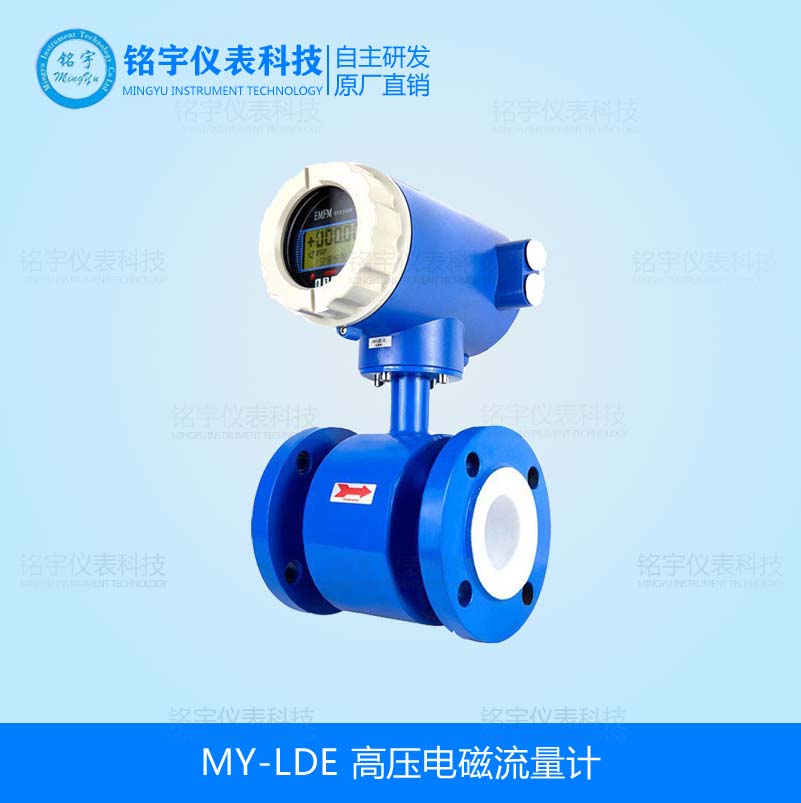

MY-LDE高壓電磁流量計是采用的測量技術和特殊工藝生產的一種在高管壓下（16MPa以上）進行連續測量的一種流量計。專門用于地質、石油勘探、油田系統測量高壓條件下的泥漿、水泥漿、高壓注水以及水泵實驗等導電液體或也顧兩相介質。
高壓電磁流量計產品詳情：
MY-LDE高壓電磁流量計是采用的測量技術和特殊工藝生產的一種在高管壓下（16MPa以上）進行連續測量的一種流量計。專門用于地質、石油勘探、油田系統測量高壓條件下的泥漿、水泥漿、高壓注水以及水泵實驗等導電液體或也顧兩相介質。
二、高壓電磁流量計特點：
傳感器帶接地電，實現儀表良好接地。
測量管活動部件、無壓損、直管段要求較低。
傳感器采用加工工藝，使儀表具有良好的抗負壓能力。
測量精度不受流體密度、粘度、濕度、壓力和電導率變化的影響。
智能轉換器可同時顯示流量百分比、瞬時流量和累積流量等測量數據。
智能轉換器采用液晶背光LCD顯示器，即使在強光下或在夜晚都能清晰讀數。
高壓電磁流量計的傳感器采用F46襯里專有技術特殊工藝制造，專門應用于石油、化工、水泵測試等行業。
高壓電磁流量計可通過紅外線觸摸按鍵設定參數，在惡劣的環境下不打開轉換器的蓋板也可以安全的進行設定。
高壓電磁流量計的轉換器具有自診斷報警輸出、空負載檢測報警輸出、流量上、下限報警輸出、勵磁報警輸出等功能。
三、高壓電磁流量計技術參數：
襯 里：F46
介質電導率：≥20μs/cm
環境溫度：-10℃～+60℃
公稱通徑：DN10～DN100
連接方式：法蘭式、油壬式
介質溫度：0～+80℃（轉換器）
0～+180℃（傳感器）
電 源：220VAC 50Hz或24VDC
公稱壓力：6.3、10、16、25、32MPa
精 確 度：示值的±0.5％,可選示值的±0.3％或±0.2％
防爆標志：防爆型傳感器的防爆等級為ExmIIT4、ExmdIIBT4
電材料：316L不銹鋼、哈氏合金B(yǎng)、哈氏合金C、鈦、鉭等電
外殼防護等級：傳感器IP65、IP68可選 （IP65：塵密、防噴水；IP68：塵密、可長期工作在水中。）
技術參數：
| 適用管徑 | DN25～DN2600(DN25以下為非標) |
| 電材料 | 316L（不銹鋼）、HC（哈氏C）、HB（哈氏B）、Ti（鈦）、Ta（鉭） |
| 適用介質 | 導電率>5us/cm的液體 |
| 測量范圍 | 0．1～10m/s(可擴展到15m/s) |
| 量程上限 | 0.5～10m/s,推薦1～5m/s |
| 精度等級 | 0.3級、0.5級、1.0級（隨口徑區分） |
| 輸出信號 | 4～20mADC,負載≤750Ω；0～３KHz,5V有源，可變脈寬，有效頻率輸出：RS485接口 |
| 工作壓力 | 1.0MPa,1.6MPa,4.0MPa,16MPa(特殊) |
| 流體溫度 | -20℃～80℃,80℃～130℃，130℃～180℃ 參考襯里材質 |
| 環境溫度 | 傳感器-40℃～80℃;轉換器-15℃～50℃ |
| 環境溫度 | ≤85RH（20℃時） |
| 電纜出口尺寸 | M20×1.5 |
| 供電電源 | 220VAC±10%;50Hz±1Hz;24VDC±10% |
| 功 耗 | ≤8W |
| 外殼防護等級 | 一體式：IP65分體式：傳感器IP68轉換器IP65 |
| 接地環材質 | 1Cr18Ni9Ti(不銹鋼)、HC(哈氏C)、Ti(鈦)、Ta(鉭)、Cu(銅) |
| 連接法蘭 | 國標GB9119-88(DIN2051,BS4504) |
參考流量范圍：
| 通徑 | 流量范圍（ /h） | 通徑 | 流量范圍（ /h） |
| DN15 | 0.6～6.36 | DN500 | 70.65～7065.00 |
| DN20 | 0.11～11.30 | DN600 | 101.74～10173.60 |
| DN25 | 0.18～17.66 | DN700 | 138.47～13847.40 |
| DN40 | 0.45～45.22 | DN800 | 180.86～18086.40 |
| DN50 | 0.71～70.65 | DN900 | 228.91～22890.60 |
| DN65 | 1.19～119.40 | DN1000 | 282.60～28260.00 |
| DN80 | 1.81～180.86 | DN1200 | 406.94～40694.40 |
| DN100 | 2.83～282.60 | DN1600 | 723.46～72345.60 |
| DN200 | 11.30～1130.40 | DN1800 | 915.62～91562.40 |
| DN250 | 17.66～1766.25 | DN2000 | 1130.40～113040.00 |
| DN300 | 25.43～2543.40 | DN2200 | 1367.78～136778.40 |
| DN350 | 34.62～3461.85 | DN2400 | 1627.78～162777.60 |
| DN400 | 45.22～4521.60 | DN2600 | 1910.38～191037.60 |
| DN450 | 57.23～5722.65 |
