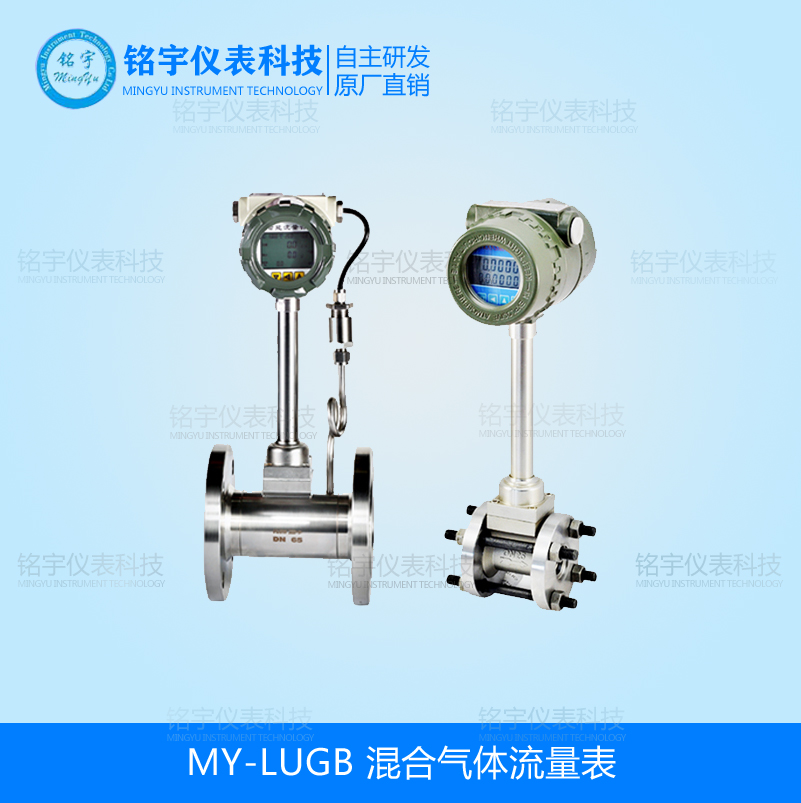

MY-LUGB系列混合氣體流量表（智能渦街流量計）,主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。
混合氣體流量表詳細資料：
MY-LUGB系列混合氣體流量表(智能渦街流量計）,主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。本儀表采用壓電應力式傳感器,可靠性高,有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較、理想的流量儀表。
二、混合氣體流量表技術指標：
◆測量介質： 氣體、液體、蒸氣
◆連接方式：法蘭卡裝式、法蘭式、插入式
◆口徑規格 法蘭卡裝式口徑選擇 15,20，25,32,40，50,65，80,100，125,150,200,250,300
◆法蘭連接式口徑選擇 15,20，25,32,40，50,65，80,100，125,150,200,250,300
◆插入式口徑選擇：150,200,250,300,350,400,450,500,550,600,700,800,900,1000,1200.....2000
◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
三、混合氣體流量表產品特點：
液體、氣體流量測量范圍見表2； 蒸氣流量范圍見表3
◆測量精度 1.0級 1.5級
◆被測介質溫度:常溫–25℃～100℃，高溫–25℃～150℃ -25℃～250℃
◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質 不銹鋼, 鋁合金
◆電源 DC24V或鋰電池3.6V
◆防爆等級 本安型iaIIbT3-T6，防護等級 IP65
四、混合氣體流量表產品優勢：
▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
▲安全防爆，適用于惡劣環境。
▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
▲穩壓補償一體化設計。
▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
▲同時顯示流量值與累計流量值，不必輪流切換。
▲采用抗振探頭，有效消除外界振動影響。
▲電路采用表面貼裝工藝，結構緊湊，可靠性高。
▲采用分體式信號轉換器，電纜z長10米。
▲量程比寬達20:1。
▲整體結構設計合理，動態測量范圍寬，壓力損失小。
▲分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。
▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
五、混合氣體流量表技術參數：
|
公稱通徑 |
15、20、25，40，50，65，80，100，125，150，200，250，300 (300～1000插入式) |
|
公稱壓力(MPa) |
DN15-DN200 4.0（>4.0協議供貨），DN250-DN300 1.6（>1.6協議供貨） |
|
介質溫度(℃) |
壓電式：-40～150，-40～260，-40～330； 電容式： -40～400，-40～500(議訂貨) |
|
本體材料 |
1Cr18Ni9Ti，（其它材料協議供貨） |
|
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
|
精確度 |
±1%R，±1.5%R；插入式：±2.5%R， |
|
范圍度 |
1：6～1：30 |
|
供電電壓 |
傳感器：DC +12V，DC +24V；變送器：DC +12V ，DC +24V； 電池供電型：3.6V電池 |
|
輸出信號 |
方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
|
壓力損失系數 |
符合JB/T9249標準 Cd≤2.4 |
|
防爆標志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
|
防護等級 |
普通型IP65 潛水型 IP68 |
|
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
|
適用介質 |
氣體、液體、蒸汽 |
|
傳輸距離 |
三線制脈沖輸出型：≤300m,線制標準電流輸出型 (～20mA)1500m; 負載電阻≤750Ω； RS485/HART≤1200m. |
六、混合氣體流量表產品尺寸選型：
|
代號 |
通徑 |
流量范圍㎡/h |
|||||
|
MY-LUGB-25 |
DN25 |
1~12(液體) |
10～100(氣體) |
|
|||
|
MY-LUGB-32 |
DN32 |
1.5~23(液體) |
15~150(氣體) |
||||
|
MY-LUGB-40 |
DN40 |
2.4~32(液體) |
22.6~150(氣體) |
||||
|
MY-LUGB-50 |
DN50 |
4~50(液體) |
35~350(氣體) |
||||
|
MY-LUGB-65 |
DN65 |
6.3~184(液體) |
60～600(氣體) |
||||
|
MY-LUGB-80 |
DN80 |
10~130(液體) |
90~900(氣體) |
注：1.蒸汽流量請查看表3 |
|||
|
MY-LUGB-100 |
DN100 |
20~200(液體) |
140~1400(氣體) |
2.DN250～DN600可按客戶 要求訂貨 |
|||
|
MY-LUGB-125 |
DN125 |
31~310(液體) |
220～1450(氣體) |
3.DN300以上口徑推薦使用 插入式渦街流量計可定制 |
|||
|
MY-LUGB-150 |
DN150 |
45~450(液體) |
300~3000(氣體) |
||||
|
MY-LUGB-200 |
DN200 |
80~800(液體) |
550~5500(氣體) |
|
|||
|
MY-LUGB-250 |
DN250 |
150~1500(液體) |
880～8800(氣體) |
||||
|
MY-LUGB-300 |
DN300 |
200~2000(液體) |
1300～13000(氣體) |
||||
|
MY-LUGB-300 |
DN300 |
100~1500(液體) |
1560～15600(氣體) |
||||
|
MY-LUGB-400 |
DN400 |
180~3000(液體) |
2750～27000(氣體) |
||||
|
MY-LUGB-500 |
DN500 |
300~4500(液體) |
4300～43000(氣體) |
||||
|
MY-LUGB-600 |
DN600 |
450~6500(液體) |
6100～61000（氣體 |
||||
|
MY-LUGB-800 |
DN800 |
750~10000(液體) |
11000～110000(氣體) |
||||
|
MY-LUGB-1000 |
DN1000 |
1200~1700(液體) |
17000～170000(氣體) |
||||
|
|
代號 |
功能1 |
|||||
|
N |
無溫壓補償 |
||||||
|
Y |
有溫壓補償 |
||||||
|
|
代號 |
輸出型號 |
|||||
|
F1 |
4-20mA輸出（二線制） |
||||||
|
F2 |
4-20mA輸出（三線制） |
||||||
|
F3 |
RS485通訊接口 |
||||||
|
F4 |
頻率輸出 |
||||||
|
|
代號 |
被測介質 |
|||||
|
J1 |
液體 |
||||||
|
J2 |
氣體 |
||||||
|
J3 |
蒸汽 |
||||||
|
|
代號 |
連接方式 |
|||||
|
L1 |
法蘭卡裝式 |
||||||
|
L2 |
法蘭連接式 |
||||||
|
L3 |
插入式 |
||||||
|
代號 |
功能2 |
||||||
|
E1 |
1.0級 |
||||||
|
E2 |
1.5級 |
||||||
|
T1 |
常溫 |
||||||
|
T2 |
高溫 |
||||||
|
T3 |
蒸汽 |
||||||
|
P1 |
1.6MPa |
||||||
|
P2 |
2.5MPa |
||||||
|
P3 |
4.0MPa |
||||||
|
D1 |
內部3.6V供電 |
||||||
|
D2 |
DC24V供電 |
||||||
|
B1 |
不銹鋼 |
||||||
|
B2 |
碳鋼 |
||||||
