MY-LV系列V錐流量計是一種新型的可精確測量各種雷諾數的高精度流量計，可滿足各種介質的應用條件要求其操作原理同其它各種類型的差壓原理相同，都是基于密封管道中的能量守恒定理，V錐流量計由于具有*的設計結構，因而性能更優。
V錐流量計詳細資料：
MY-LV系列V錐流量計是一種新型的可精確測量各種雷諾數的高精度流量計，可滿足各種介質的應用條件要求其操作原理同其它各種類型的差壓原理相同，都是基于密封管道中的能量守恒定理，V錐流量計由于具有*的設計結構，因而性能更優。

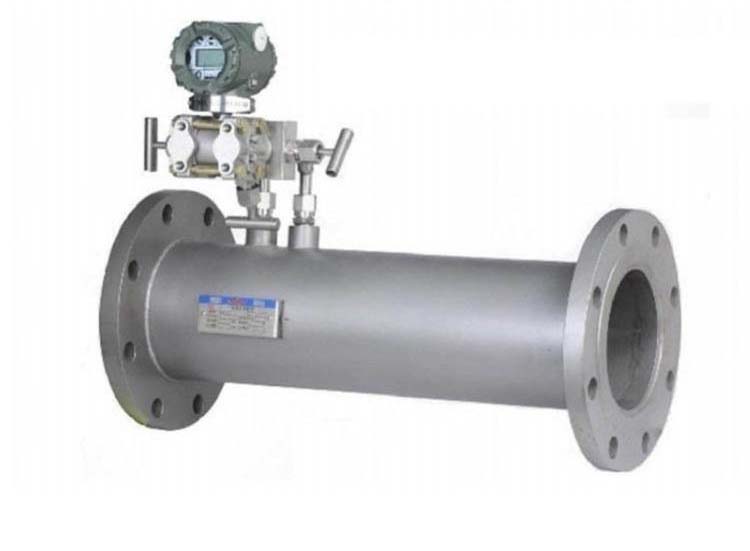

V錐流量傳感器與差壓變送器組合成為V錐流量計，這是目前的差壓式流量計之一，可精確測量寬雷諾數范圍（8×103～ 5×107）內各種介質的流量。
V錐流量傳感器可耐高溫，無運動部件。與孔板等普通節流元件相比，V錐流量計具有長期精度高、穩定性好、受安裝條件影響小、耐磨損、測量范圍寬、壓損小等優點。
V錐流量計適用于各行業的液體、氣體和蒸汽流量的測量，特別適合臟污介質的測量。
一、產品特點：
1、與其它節流式差壓流量計相比較，耐磨損，壓損??；
2、安裝直管段要求低，上游直管段0～3D，下游直管段0～1D；
3、抗振動、抗干擾性好；
4、儀表耐高溫，工作溫度可達700℃；
5、管徑適用性好，選擇不同的β值即可不改變管道直徑而選擇不同的流量測量范圍，避免縮管的麻煩；
6、V錐流量計不粘附抗堵塞，具有自清潔功能，適用于臟污流體（如焦爐煤氣、渣油等）的流量測量。
二、V錐流量計技術參數：
1、公稱通徑：DN50～DN700（DN700以上為焊接式）；
2、公稱壓力：PN1.0、PN1.6、PN4.0（MPa）；
3、準確度等級：0.5級、1.0級；
4、重復性：0.15%、0.30%；
5、量程比（范圍度）10:1；
6、工作溫度范圍：-40℃～700℃；
7、環境溫度范圍：-20℃～65℃；
8、適用流體介質：氣體、液體、飽和蒸汽和過熱蒸汽。
三、V錐流量計選型表：
| 型 號 | 說 明 | |||||
| MY-LV | V錐流量計 | |||||
| 代號 | 口徑 | |||||
| 15～3000 | DN15～DN3000mm | |||||
| 各部件材料材質 | ||||||
| 代碼 | 錐體 | 鋼管 | 法蘭 | |||
| A | SS304 | 20# | 20# | |||
| B | SS304 | 15CrMo | 15CrMo | |||
| C | SS304 | SS304 | 20# | |||
| D | SS304 | SS304 | SS304 | |||
| E | SS316L | SS304 | SS304 | |||
| G | SS316L | SS316L | SS316L | |||
| # | 其它材質 | |||||
| 代號 | 介質 | |||||
| 1 | 液體 | |||||
| 2 | 氣體 | |||||
| 3 | 蒸汽 | |||||
| 4 | 高溫介質 | |||||
| 代號 | 補償形式 | |||||
| N | 不帶壓力、溫度補償 | |||||
| Q | 帶壓力、溫度補償輸出 | |||||
| 代號 | 連接形式 | |||||
| L | 螺紋連接（適用于小口徑） | |||||
| W | 法蘭連接 | |||||
| 代號 | 壓力等級 | |||||
| 2 | 1.0 MPa | |||||
| 4 | 2.5 MPa | |||||
| 5 | 4.0 MPa | |||||
| 6 | 6.3 MPa | |||||
| 代號 | 可選附件 | |||||
| J | 帶截止閥 | |||||
| L | 帶冷凝管 | |||||
| S | 帶三閥組 | |||||
| CB | 差壓變送器 | |||||
| XJ | 流量積算儀 | |||||
| BC | 溫壓補償帶溫度與壓力傳感器 | |||||
