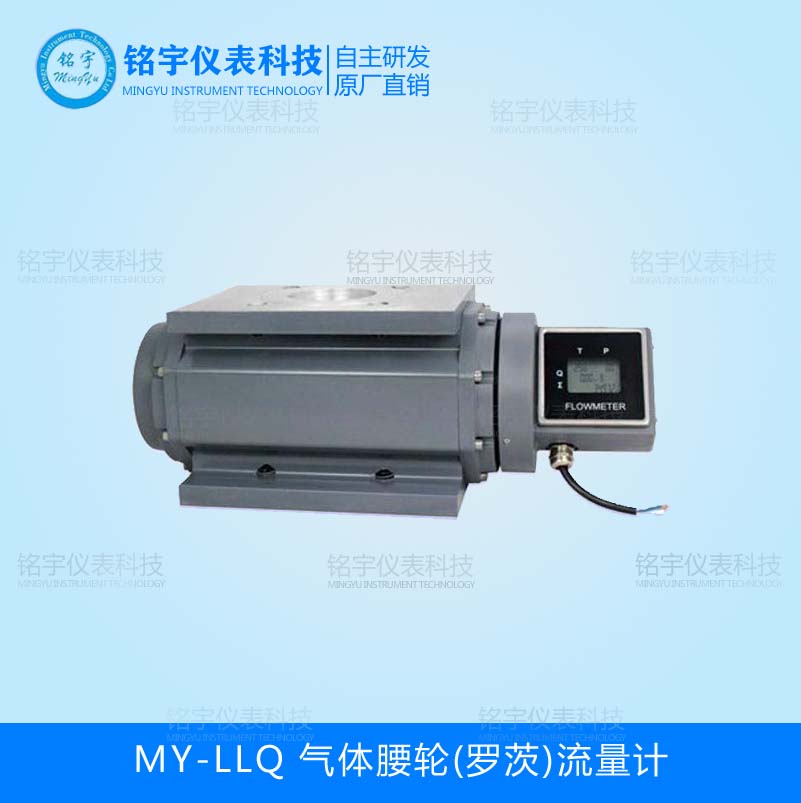

氣體腰輪（羅茨)流量計詳細資料：

MY-LLQ氣體腰輪（羅茨)流量計常用于餐飲、賓館等行業的燃?xì)馍虡I(yè)核算，輸配管網燃?xì)庥嬃浚細庹{(diào)壓站計量，工業和民用鍋爐等燃?xì)庥嬃?，也可用作丙烷、氮氣、工業惰性氣體等各種無腐蝕性氣體標準流量計。

天然氣作為一種優質能源和化工原料其計量精度越來越被人們重視。每當起初選型時就會讓人難以決定、因為可測量天然氣的流量計實在太多、孔板流量計、旋進旋渦流量計、氣體渦輪流量計、氣體羅茨流量計、這幾款流量計都有它自身的優點、下面我們具體來看下在客戶現場管道有干擾及震動的情況下、應該怎么樣來選擇、有震動以及干擾的情況下、我們可以選用機械式或差壓式測量原理的流量計、如現場無干擾無震動可的情況下、我們可以選用流體震蕩式流量計！



氣體腰輪（羅茨)流量計概述：

氣體腰輪（羅茨)流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑嫞摿髁坑嫽谌莘e式測量原理，用于精確計量流經封閉管道的氣體總量。流量計基型由羅茨流量傳感和流量積算儀（二次表）兩部分組成。該流量計采用的單片機技術和微功耗高新技術，能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算，并直接顯示標準狀態下（P0=101.325kPa，T0=293.15K）的體積總量。

氣體腰輪（羅茨)流量計執行中華人民共和國機械行業標準JB/T7385-94《氣體腰輪流量計》和本廠企業標準Q/ZCY 05-2002《AK-LLQ型氣體羅茨流量計》。

■流量計前后不需要直管段，可以安裝在環境狹窄的場合。

■始動流量小，量程比寬，適合于計量符合變動大的氣體流量。

■計量精確度不受壓力和流量變化的影響，性能穩定，壽命長。

■通用性好，所有羅茨流量傳感器均可使用通用的附件。

■配置RS-485通訊接口和IC卡專用信號集中器配套，并可通過GPRS/CDMA、internet、網絡組成遠程數據采集機監控系統，便于數據的集中采集和實時管理。

■電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。

■采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能優越。

■采用浮點運算和五段儀表系數自動修正，并有故障自診斷和報警功能。

■采用微功耗高新技術，內、外電源供電工作，整機功耗低，僅憑一節2#3.6VDC鋰電池供電，可連續工作五年以上。

■就地顯示流量值，并帶多種信號輸出功能。

■采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量，并帶中文提示符。

■具有實時數據存儲功能，防爆標志為ExibllCT4  。

■流量計外殼保護等級為IP65。

氣體腰輪（羅茨)流量計產品特點

精確度高，重復性好。內部轉子經精密加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計精度不變，工作壽命長。

流量計前后不需要直管段，可以安裝在環境狹窄的場合。

始動流量小，量程比寬，適合于計量符合變動大的氣體流量。

計量精確度不受壓力和流量變化的影響，性能穩定，壽命長。

通用性好，所有羅茨流量傳感器均可使用通用的附件。

配置RS-485通訊接口和IC卡專用信號集中器配套，并可通過GPRS/CDMA、internet、網絡組成遠程數據采集機監控系統，便于數據的集中采集和實時管理。

電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。

采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能優越。

采用浮點運算和五段儀表系數自動修正，并有故障自診斷和報警功能。

采用微功耗高新技術，內、外電源供電工作，整機功耗低，僅憑一節2#3.6VDC鋰電池供電，可連續工作五年以上。

就地顯示流量值，并帶多種信號輸出功能。

采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量，并帶中文提示符。

具有實時數據存儲功能，防爆標志為ExibllCT4      GB。

流量計外殼保護等級為IP65。

氣體腰輪（羅茨)流量計技術性能指標

氣體腰輪（羅茨)流量計（機械）工作原理

智能氣體腰輪（羅茨）流量計，主要由殼體、共軛轉子、計數器和智能流量轉換器等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差（P入＞P出）作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持z好工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到智能流量轉換器，從而顯示輸出氣體的累計體積量。

智能流量轉換器的工作原理

智能流量轉換器由溫度和壓力檢測模擬通道、流量傳感器通道以及微處理器單元組成，并配有外輸信號接口，輸出各種信號。智能流量轉換器中的微處理器按照氣態方程進行溫壓補償，并進行壓縮因子修正

氣體腰輪（羅茨)流量計基本參數

執行標準	封閉式管道中氣體流量的測量—《氣體腰輪流量計》（JB/T7385-94）
儀表口徑及連接方式	25、40、50、65、80、100、125、150、200、250采用法蘭連接
精度等級	±1.5%R（±1%R需特制）*
儀表材質	表體：鑄鋁或鑄鐵；轉子：優質鋁合金；轉換器：鑄鋁
使用條件	介質溫度：-10℃～+60℃    環境溫度：-30℃~+60℃ 相對濕度：5%～90%       大氣壓力：86～106KPa
工作電源	A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1節3.6VDC鋰電池，當電壓低于2.0時出現欠壓指示。
整機功耗	A.外電源：＜1W； B.內電源：平均功耗≤1W，可使用三年以上。
輸出信號功能	①脈沖信號、②4 ~ 20mA電流信號、③IC卡控制信號
通訊輸出功能	④RS485通訊
實時記錄功能	⑤起停記錄、日記錄、定時間間隔記錄
信號線接口	內螺紋M20×1.5或其他
防爆等級	ExibIIBT6
防護等級	IP65

3.氣體腰輪（羅茨)流量計始動流量及流量上限

通徑	儀表型號	起步流量	流量上限	壓損	耐壓等級	精度	量程比	材質
(mm)	-------	（m3/h）	（m3/h）	（Pa）	（Mpa）	-------	-------	-------
DN25	MY-LLQ-16	0.03	16	120	1.0/1.6	1.5/1.0	20:1	鋁合金
DN40	MY-LLQ-20	0.05	20	130	1.0/1.6	1.5/1.0	20:1	鋁合金
	MY-LLQ-25	0.05	25	130	1.0/1.6	1.5/1.0	20:1	鋁合金
	MY-LLQ-30	0.05	30	130	1.0/1.6	1.5/1.0	20:1	鋁合金
	MY-LLQ-40	0.07	40	180	1.0/1.6	1.5/1.0	30:1	鋁合金
	MY-LLQ-60	0.08	60	180	1.0/1.6	1.5/1.0	60:1	鋁合金
DN50	MY-LLQ-20	0.05	20	140	1.0/1.6	1.5/1.0	20:1	鋁合金
	MY-LLQ-25	0.05	25	140	1.0/1.6	1.5/1.0	20:1	鋁合金
	MY-LLQ-30	0.05	30	140	1.0/1.6	1.5/1.0	20:1	鋁合金
	MY-LLQ-40	0.07	40	200	1.0/1.6	1.5/1.0	30:1	鋁合金
	MY-LLQ-60	0.08	60	200	1.0/1.6	1.5/1.0	60:1	鋁合金
	MY-LLQ-85	0.08	85	210	1.0/1.6	1.5/1.0	70:1	鋁合金
DN65	MY-LLQ-100	0.1	100	220	1.0/1.6	1.5/1.0	70:1	鋁合金
	MY-LLQ-140	0.1	140	220	1.0/1.6	1.5/1.0	120:1	鋁合金
DN80	MY-LLQ-100	0.1	100	220	1.0/1.6	1.5/1.0	70:1	鋁合金
	MY-LLQ-140	0.1	140	240	1.0/1.6	1.5/1.0	100:1	鋁合金
	MY-LLQ-200	0.1	200	240	1.0/1.6	1.5/1.0	100:1	鋁合金
DN100	MY-LLQ-300	0.18	300	280	1.0/1.6	1.5/1.0	110:1	鋁合金
	MY-LLQ-450	0.18	450	300	1.0/1.6	1.5/1.0	110:1	鋁合金
DN150	MY-LLQ-650	0.5	650	580	1.0/1.6	1.5/1.0	80:1	鑄鐵
	MY-LLQ-1000	0.6	1000	600	1.0/1.6	1.5/1.0	80:1	鑄鐵
DN200	MY-LLQ-1600	0.8	1600	850	1.0/1.6	1.5/1.0	60:1	鑄鐵
DN250	MY-LLQ-3000	2	3000	1050	1.0/1.6	1.5/1.0	40:1	鑄鐵

氣體腰輪（羅茨)流量計儀表選型（請先參考‘3.5始動流量及流量上限’表格）

型號						說明
MY-LLQ	—□	/□	/□	/□	/□
z大流量	16					16m³/h（z大流量）
	20					20 m³/h（z大流量）
	25					25 m³/h（z大流量）
	30					30 m³/h（z大流量）
	40					40 m³/h（z大流量）
	60					60 m³/h（z大流量）
	85					85 m³/h（z大流量）
	100					100 m³/h（z大流量）
	140					140 m³/h（z大流量）
	200					200 m³/h（z大流量）
	300					300 m³/h（z大流量）
	450					450 m³/h（z大流量）
	650					650 m³/h（z大流量）
	1000					1000 m³/h（z大流量）
	1600					1600 m³/h（z大流量）
	3000					3000 m³/h（z大流量）
公稱通徑		25				DN25mm
		40				DN40mm
		50				DN50mm
		65				DN65mm
		80				DN80mm
		100				DN100mm
		125				DN125mm
		150				DN150mm
		200				DN200mm
		250				DN250mm
轉換器類型			N			基表（無顯示、無輸出）
			C			智能數顯表頭（溫度壓力定值補償，雙供電，輸出脈沖信號，IC卡控制信號，4-20mA電流信號）
			D			智能溫壓補償表頭（溫度壓力實時補償，雙供電，可輸出脈沖信號、電流信號、IC卡控制信號，選配485通訊接口及機械表頭）
精度等級				P?1		1.0級精度
				P2		1.5級精度
耐壓等級					WP1	1.0Mpa
					WP2	1.6Mpa
