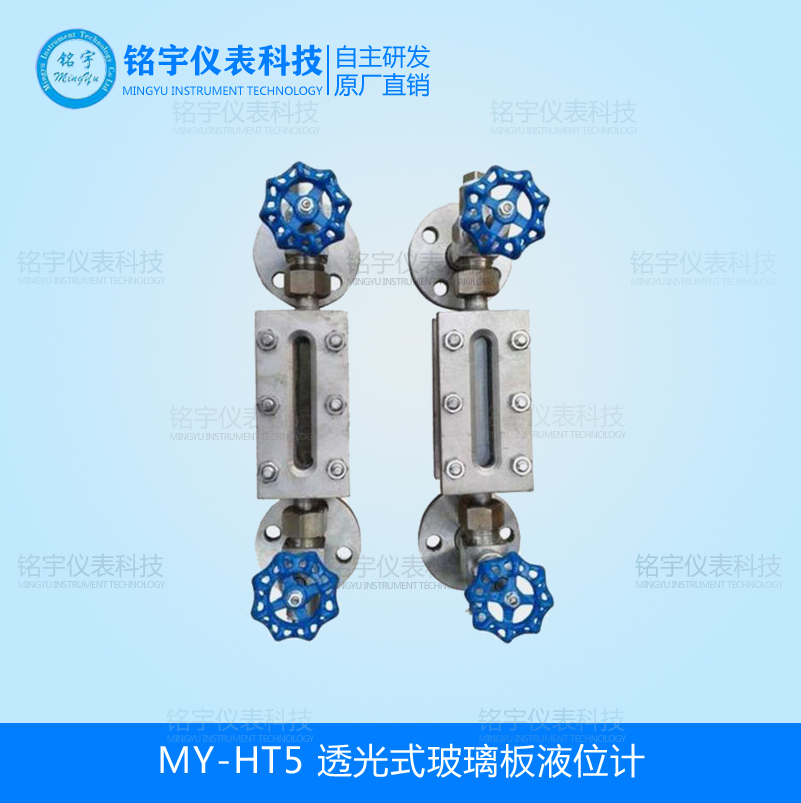

MY-HT5透光式玻璃板液位計儀表的上下閥上裝有法蘭接頭，與容器連接構聯通器，透過玻璃板直接指示容器布什的液位，“夾套型"設有加熱或冷卻裝置。
透光式玻璃板液位計產品詳情：
MY-HT5透光式玻璃板液位計是化工部z新標準的液面計，采用"透光式"、"反射式"和"視鏡式"三種類型。經改進，液面計進出口兩端可以不再加裝其它閥門，即可不停爐拆下中間指示器進行清洗，可在液面計下部增設排污閥，以便能及時沖洗和排污。
HT5玻璃板液位計根據通器原理，將容器內介質液位引至外部玻璃板液面計；透過透明玻璃板讀得容器內液位的實際高度。本產品也可制成無光源雙色顯示，就是利用自然光源折、反射特性，經濾色玻璃，形成氣紅液黑顯示。閥桿密封填料采用柔性石墨壓環，該填料密封性能好，耐高溫、耐腐蝕。在儀表上，下閥內裝有鋼球，當玻璃板意外損壞時，鋼球在容器內介質的壓力作用下，自動關閉流通道，防止介質大量外溢。
一、玻璃板液位計技術參數
1.測量范圍（L 中心距）mm:300、500、800、1100、1400、1700
2.壓力等級．≤4.0Mpa
3.工作溫度：≤250℃
4.伴熱管壓力:≤0．6Mpa
5.伴熱管接口：Rc1／4〃
6.鋼球自封壓力：≥0.3Mpa
7.連接法蘭．HG20592 DN20 PN4.0 M（凸面）
三、玻璃管液位計訂貨須知:
1.型號名稱
2.規格（中心距L）
3.材質（普通鋼或不銹鋼）
4.安裝形式：法蘭規格
透光式玻璃板液位計技術參數
|
型 號 |
MY-HT5系列 |
|
名 稱 |
透光式玻璃板液位計 |
|
公稱壓力 |
2.5（MPa） |
|
公稱通徑 |
20（mm） |
|
公稱長度 |
500～1750（mm） |
|
介質溫度 |
0～150℃ |
|
主要材質 |
Q235-A碳鋼
|
