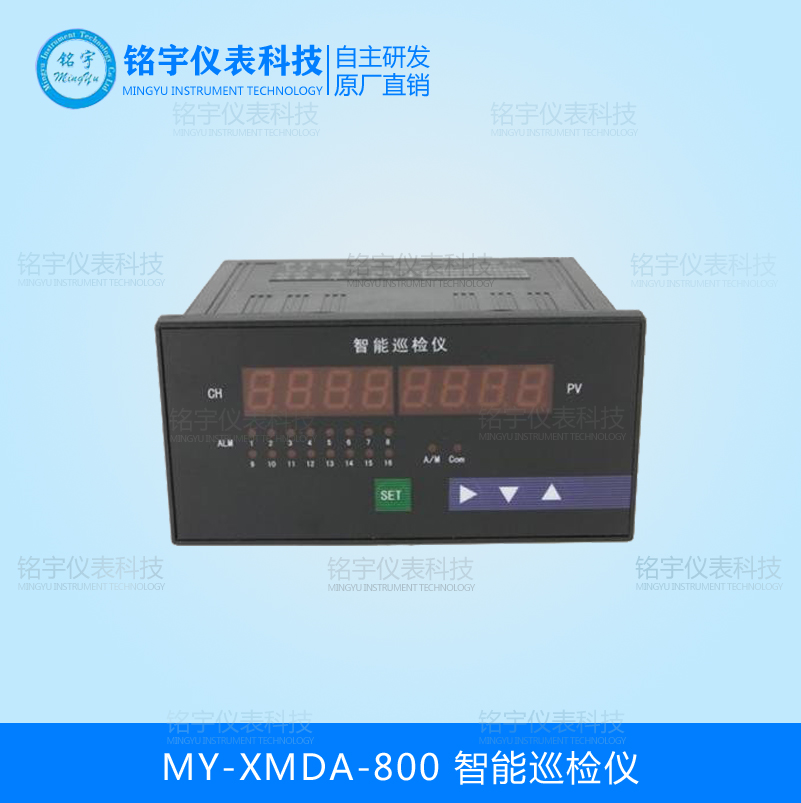

MY-XMDA-800智能巡檢儀詳細資料：

一．特點：

1、 通道：——z大16通道點數可選（可屏蔽2-16通道中的任何一個通道）；

2、 輸入信號類型：——各通道可任意設置（通過軟件設置和硬件跳線相結合的方式完成）；

3、 顯示量程和分辨率：——各通道可根據需要分別設置量程范圍和小數點位數；

4、 報警方式：——a.各通道統一設置報警值，共用繼電器輸出；——b.各通道分別設置報警值，共用繼電器輸出；——c.各通道分別設置報警值，獨立繼電器輸出（本方式需配分別報警控制盒）；——d.各通道獨立雙色指示燈報警；紅色亮表示上限報警，綠色亮表示下限報警；

5、 模擬變送輸出類型和方式：——a.變送類型：0-10mA、0-20mA、4-20mA可選；——b.輸出方式：可選擇各通道測量值的平均值、z大值或z小值變送輸出；可16通道中任何一通道進行變送輸出；所有輸出方式的變送范圍必須相同；

6、 顯示方式：——雙排四位數碼管顯示；

7、 巡檢方式：——a.手動巡檢：可按∧、∨鍵手動查看各通道測量值；2分鐘無按鍵操作回到自動               巡檢狀態。——b.自動巡檢：儀表根據設定的顯示間隔循環顯示各通道的測量值，設定間隔為0.5秒-50秒，默認為1秒。以上兩種巡檢方式按>鍵進行切換。

8、 通訊方式：——RS232或RS485方式可選，采用標準modbus協議，通用性強，可靠性高，詳見“巡檢儀通訊協議”；

二．智能巡檢儀按鍵說明：SET鍵：設置鍵，長按此鍵進入設置狀態，在設置過程中，該鍵的作用為確認當前所設置的數據，并自動轉到下一菜單。> 鍵： 參數設置時光標移位鍵，按鍵一次光標向右移動一位，到z右邊一位時再按移位鍵則光標移到；在測量狀態下，此鍵作為手動巡檢和自動巡檢方式之間的切換?！鳌ⅷ屾I： 參數修改時用于增加、減少參數設定值；手動巡檢時用于切換當前顯示通道。>鍵+△鍵 ：參數設置時返回上一菜單；SET鍵+△鍵：退出參數設置菜單； 三.參數設置：在儀表運行狀態下，長按SET鍵（2S）即可進入設置菜單，此時顯示“CLK”，要求輸入密碼，鍵入“655”（可更新），再按SET鍵即進入?yún)?shù)設置。各按鍵功能及組合請見上述的“按鍵說明”。2分鐘內無按鍵動作則自動回到測量狀態。設置菜單及功能介紹如下表[表一]：   [表一]主參數設置菜單
 代碼功 能說　    　明Sn輸入信號類型選擇詳見Sn代碼表[表二]；當各通道輸入信號類型相同時，Sn<30,具體參照[表二]設置即可。當各通道輸入信號類型不相同時，請設置Sn=99，具體參照[表三]分別設置個通道輸入類型。dPS小數點位置范圍0-3；小數點后數字位數（用于提高顯示分辨率）,例：a. dPS=0， 無小數點， 顯示XXXX，b. dPS=1，1位小數點，顯示XXX.X，c. dPS=2，2位小數點，顯示XX.XX，d. dPS=3，3位小數點，顯示X.XXX。其中熱電偶、熱電阻輸入的顯示分辨率z多可設為0.1℃和1℃。注：在各通道輸入信號不相同，或各通道分別設置報警值時，本參數無效，菜單不顯示。CHn巡檢通道z大點數及報警方式控制假設巡檢點數為A，則Az小為1，z大為16，即0 3時，        表示禁止該通道測量、顯示、報警；b.    當X為0、1、2、3時，表示允許該通道測量、顯示、報警，且X值為該通道顯示的小數點位數，如輸入信號為熱電偶、熱電阻，則X只能為0、1。例.CH_1=3421，表示第1通道顯示帶1位小數點，第2通道顯示帶2位小數點，第3通道關閉，第4通道顯示帶3位小數點。注：在各通道統一設置顯示量程、報警值、小數點位置時，則小數點位置由主菜單中dPS參數決定。CH_55-8通道巡檢控制參數值XXXX，個位至千位分別對應第5-8通道。其余同上。CH_99-12通道巡檢控制參數值XXXX，個位至千位分別對應第9-12通道。其余同上。如巡檢點數≤8，此參數無效，本菜單不顯示。CH_C13-16通道巡檢控制參數值XXXX，個位至千位分別對應第13-16通道。其余同上。如巡檢點數≤8，此參數無效，本菜單不顯示。AL_CAL1-AL2報警允許參數值--XX，個位至十位分別對應AL1-AL2，百位、千位無意義。X=0：禁止報警；X=1：允許報警。默認值0011。AL1上限報警值僅在統一設置報警值時有效：當任一通道測量值>AL1時，上限報警繼電器動作，且相應通道的指示燈長亮紅色。A1h上限報警點回差值僅在統一設置報警值時有效：當測量值在報警臨界點上下頻繁波動時，為防止繼電器頻繁動作而需設置的保持范圍。如A1h=1，則AL1±1范圍以內繼電器不動作。A1c上限報警方式僅在統一設置報警值時有效；無需更改，默認值A(chǔ)1c=31。AL2下限報警值僅在統一設置報警值時有效：當任一通道測量值< AL2時，下限報警繼電器動作，且相應通道的指示燈長亮綠色。A2h下限報警點回差值僅在統一設置報警值時有效：當測量值在報警臨界點上下頻繁波動時，為防止繼電器頻繁動作而需設置的保持范圍。如A2h=1，則AL2±1范圍以內繼電器不動作。A2c下限報警方式僅在統一設置報警值時有效；無需更改，默認值A(chǔ)2c=30。out變送輸出類型和輸出方式設置一．輸出類型：（X為任意值）X990:變送輸出0～10mA，X991:變送輸出4～20mA，X992:變送輸出0～20mA。二．輸出方式：（X為任意值）099X為各通道平均值變送輸出；199X為各通道z大值變送輸出；299X為各通道z小值變送輸出。3XXX為通道變送輸出；其中百位和十位的XX（1-16）為輸出通道選擇。4XXX為指通道分時變送輸出；即儀表顯示到某通道，就變送輸出某通道的數值，在此輸出方式下建議功能CHt（通道顯示間隔）設置時間大于3秒，以保證變送輸出值可以穩定輸出注：當某通道斷線或斷偶：1）如輸出方式設為平均、z大、z小值輸出時，則忽略此通道值。2）如輸出方式設為通道變送輸出時，此通道輸出電流（電壓）為0。Loo變送輸出零點如變送輸出范圍為0～1000℃，則Loo=0，Hio=1000；各種變送輸出方式的變送量程均由此參數設置。Hio變送輸出滿度Addr本機地址范圍1-247，默認為1。用于儀表同上位機通信時的地址設定。bAud通訊波特率0：2400bps；1：4800bps；2：9600bps；    用于儀表同上位機通信時的波特率設定。CLK參數設置密碼出廠密碼為655，如用戶需要改動，在該菜單輸入新密碼即可，如該密碼遺忘，請致電我公司。End參數設置結束再按一次SET鍵則退出參數設置，儀表恢復到運行狀態。
   [表二] Sn代碼表：
Sn分度號測量范圍Sn分度號測量范圍00K0～1300℃130-5V-1999～999901E0～900℃141-5V-1999～999902S0～1600℃150-10mA-1999～999903B300～1800℃174-20mA-1999～999904J0～1000℃20Pt100-199.9～600.0℃05T0～400℃21Cu100-50.0～150.0℃06R0～1600℃22Cu50-50.0～150.0℃07N0～1300℃23BA2-199.9～600.0℃100-20mV-1999～999924BA1-199.9～600.0℃110-75mV-1999～9999270-400Ω-1999～9999120-200mV-1999～9999
 [表三]分別設置各通道輸入信號類型菜單：在主參數設置菜單中，將Sn參數值修改為99,按SET鍵確認，然后再回到Sn菜單，將Sn參數值設置為259，按SET鍵即可進入：
代碼功 能說　    　明Sn01第1通道信號輸入類型代碼值見[表二]Sn02第2通道信號輸入類型Sn03第3通道信號輸入類型Sn04第4通道信號輸入類型Sn05第5通道信號輸入類型Sn06第6通道信號輸入類型Sn07第7通道信號輸入類型Sn08第8通道信號輸入類型Sn09第9通道信號輸入類型Sn10第10通道信號輸入類型Sn11第11通道信號輸入類型Sn12第12通道信號輸入類型Sn13第13通道信號輸入類型Sn14第14通道信號輸入類型Sn15第15通道信號輸入類型Sn16第16通道信號輸入類型
注：當某通道被禁止時，[表三]中對應該通道的菜單不顯示。          [表四]分別設置各通道的顯示量程及上下限報警值菜單：在主參數設置菜單中，將Sn參數值設置為359，按SET鍵即可進入：代碼代碼地址功智能巡檢儀
