超聲波液位計原理：

超聲波液位計的原理是測量一個超聲波脈沖從發出到返回整個過程所需的時間。超聲波液位計垂直安裝在液體的表面，它向液面發出一個超聲波脈沖，經過一段時間，超聲波液位計的傳感器接收到從液面反射回的信號，信號經過變送器電路的選擇和處理，根據超聲波液位計發出和接收超聲波的時間差，計算出液面到傳感器的距離。超聲波液位計廣泛用于罐體、水池、水庫的液位和體積測量，也可用于明渠的流量測量。

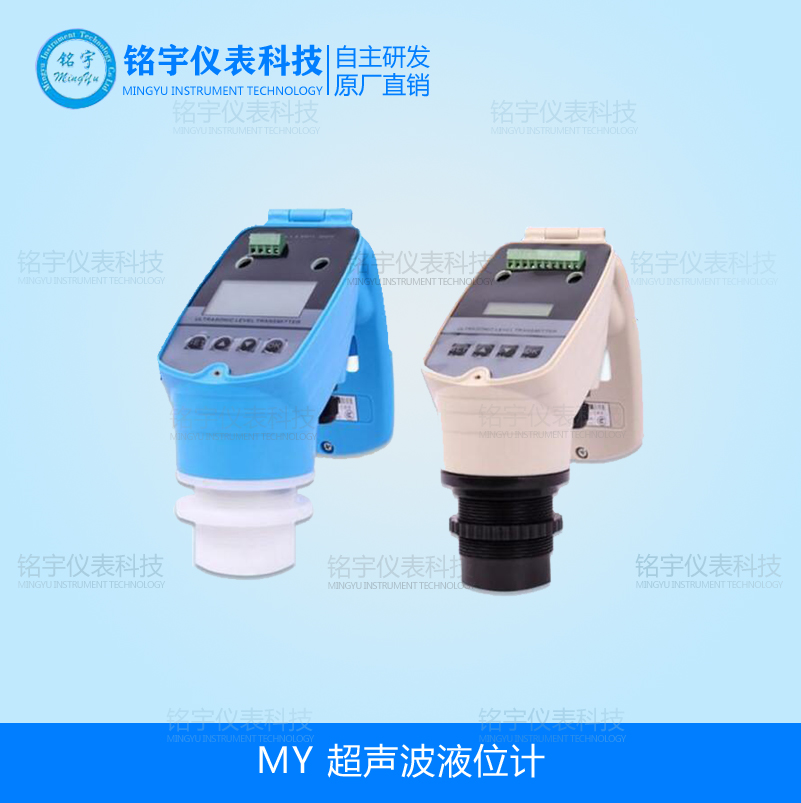

超聲波液位計概述：

     超聲波液位計具有安全、清潔、精密度、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。

     可通過4~20mA連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

超聲波液位計特點：

•     電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，可以替代同類型國外進口儀表。

•     的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。

•     精度高液位精密達到0.25%，能夠抗各種干擾波。

•     是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶可以通過本手冊進行儀表標定。

•     儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

2、技術指標

  測量范圍：   0~15m(根據實測量程選定)

  盲    區：   0.45m~0.6m

  測距精密：   0.25%(標準條件)

  測距分辨率：  1mm

  壓    力：    常壓

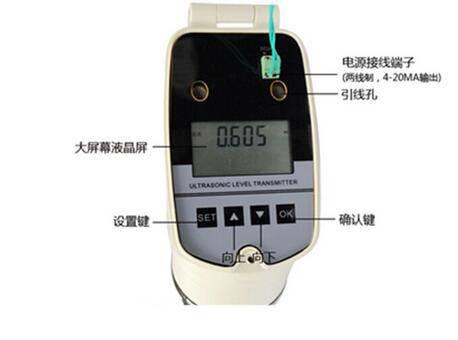

  儀表顯示：    自帶LCD顯示

  模擬輸出：    4~20mA

  供電電壓：    DC24V

  環境溫度：    –20℃～+60℃

  防護等級：    IP65

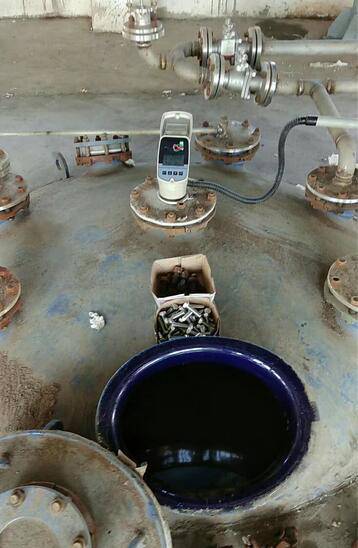

儀表安裝原則：

1）探頭發射面到液位的距離，應小于選購儀表的量程。

2）探頭發射面到液位的距離，應大于選購儀表的盲區。

3）探頭的發射面應該與液體表面保持平衡。

4）探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。

5）若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.5m以上。

6）若探頭發射面到液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于   120mm,長度0.45m～0.60m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑?；蛘邔⒐茏油ㄖ凉薜?，管徑大于100mm，管底留孔保持延伸管內液面與罐內等高。

安裝注意事項

1）儀表在室外安裝簡易加裝遮陽板以延長儀表使用壽命。

2）電線、電纜保護管，要注意密封防止積水。

3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。

4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。
