重錘式物位計詳細資料：

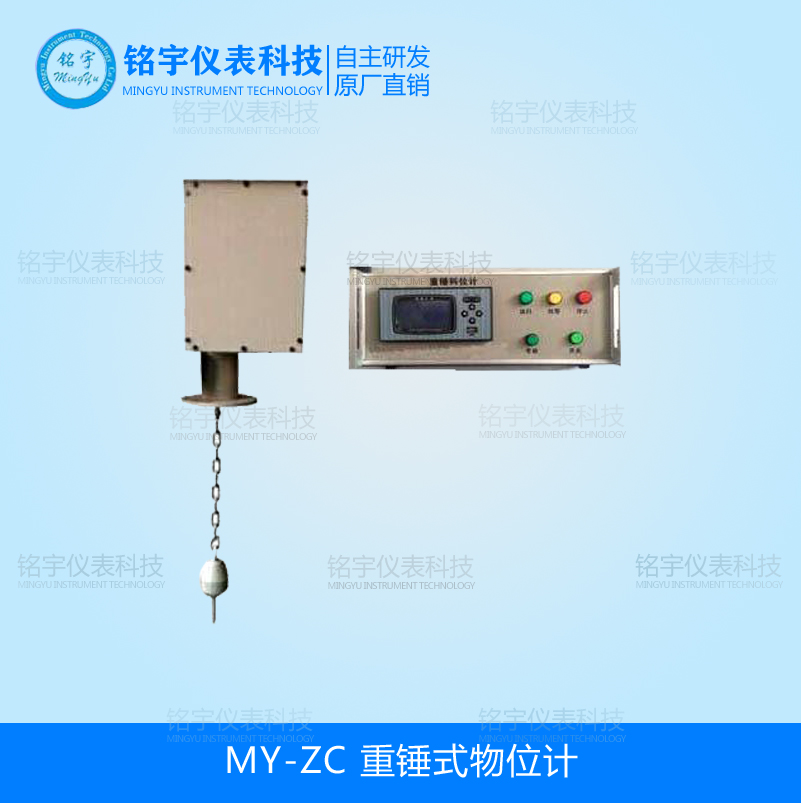

MY-ZC重錘式物位計安裝在料倉頂部，料位計傳感器的探測過程由控制顯示器發出的信號控制。重錘式料位計的機械傳動部分由可逆電機、絲桿、齒輪軸、繞線筒、靈敏杠桿等組成。

當料位計傳感器接到探測命令時：電機正轉帶動齒輪軸和繞線筒轉動，使鋼絲繩下方，帶動重錘由倉頂下降。當重錘降至料位面時被料位面托起而失重，鋼絲繩松弛，靈敏杠桿動作使微動開關接觸，控制顯示器得到該信號立即發出電機反轉命令，重錘上升返回，直到繞線筒碰上到頂開關，電機停轉，重錘回到倉頂原始位置，完成一次探測過程。
 在此過程中控制顯示器通過檢測繞線筒的轉數計算出重錘從倉底到料位面之間的距離，在面板進行數字顯示，并在后面板端子上輸出4-20mA電流。
重錘式物位計產品特點：
 1、的結構與傳動方式;
 2、鋼絲繩經久耐用，比國內其他品牌鋼絲繩壽命增加一倍;
 3、防卡死，防死機，智能保護電路，智能報警;
 4、自動與手動可隨意切換;
 5、運行可靠、探測自如、維護量小、應用面廣;
 6、具體環境對設備影響微小，能夠適應惡劣的現場環境。
重錘式物位計技術參數：
測量范圍：0-10/20/40米
測量精度：±1%
重 復 性：±1%
分 辨 率：±2cm
探測速度：0.14m/s
測 量 帶：不銹鋼鋼絲繩
重錘重量：1.5Kg(0-20m),2Kg(0-40m)
功    耗：90W
環境溫度：-10℃- +60℃
重    量：10米 50Kg  20米 60Kg  40米 75Kg
法蘭標準：JB81-59 外徑195mm 孔徑 18mm 孔中心距 160mm(PN1.0,DN80)
出 線 口：M20×1.5
重錘式物位計控制顯示器：

電源電壓：220VAC±10% 50/60Hz
功    耗：靜止時 15W 運動時105W
環境溫度：-30℃- +60℃
數字顯示：4位LED顯示料面位置
電流輸出：4-20mA DC
定時運行時間：30分鐘
重    量：2Kg

重錘式物位計動力原理：

MY-LZC重錘式物位計系由重錘、纜線、脈波輪、位置傳感器及控制電路所組成，測量時，重錘下降，纜線帶動脈波輪轉動，位置傳感器及控制電路計算脈波輪轉動之圈數，并計算出重錘碰觸物料時所下降之距離。

測量優勢：

MY-ZC重錘式物位計電子倉耐低溫能力可達-40℃，光學傳感器隔離密封從根本上避免了粉塵等的污染，重錘式料位計的光學測量系統精確，優異的驅動電機及重載鋼纜可以提供強大的抗拉伸能力。的繞線裝置確保不會出現亂線、跳線問題。

MY-ZC重錘式物位計與其他測量裝置的比較：重錘式料位計尤其適合于重粉塵環境下的料位測量，可以避免超聲波料位計無法穿透重粉塵，避免雷達料位計天線根部積灰的重要缺陷，是重粉塵測量環境下的較好選擇。廣泛應用于PVC粉倉、水泥料倉、電廠灰倉等惡劣環境，并取得成功，獲得用戶好評。
應用指南：
MY-ZC重錘式物位計可測量飼料、化學品、塑料顆粒、水泥、石塊、PVC粉末、骨料、液體、煤、石灰石、研磨塑料、砂子、粉末、谷物、油等同時適用于電廠灰?guī)?、煤倉、渣倉、泥漿池等。
重錘式物位計具體優點：

1.機械式測量，簡單可靠，抗粉塵干擾能力強;

2.量程可達45.7米;

3.有多重防塵設計（防塵刷、進風孔、測量室隔離）;

4.不受介質濕度、粘度的影響;

5.不受介質介電常數、電導率、熱導率的影響;

6.可用于測量泥漿、礦漿、瀝青（高溫）等特殊液體。

注意事項：

1.主要應用對象為顆粒度較小的固體，大尺寸礦石不適用;

2.安裝位置一般選在1/6料倉直徑左右;

3.安裝重錘式料位計時要盡量避開進料口、障礙物、攪拌槳等干擾因素。
