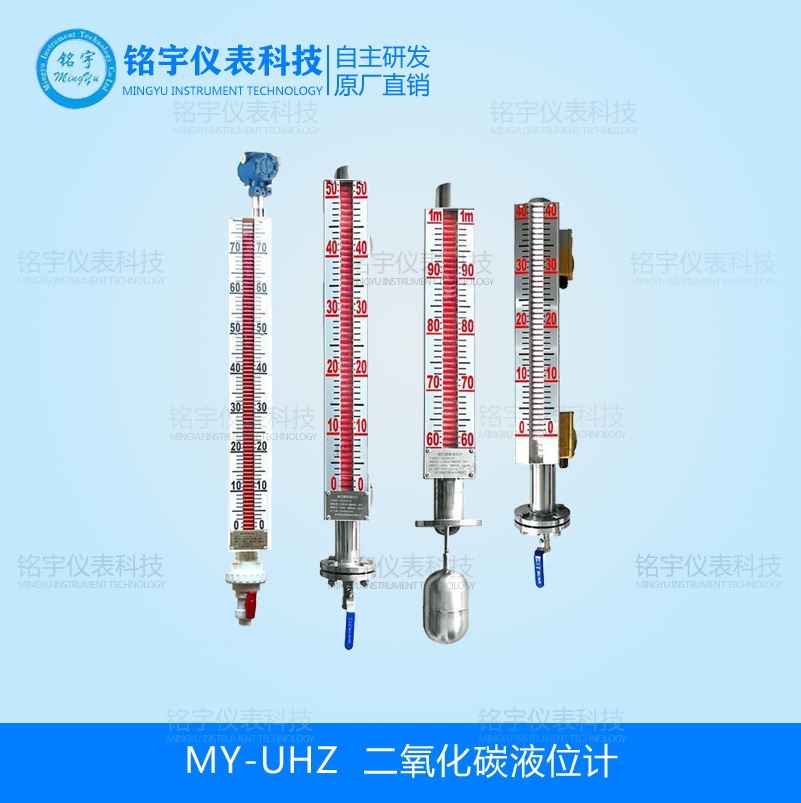

二氧化碳儲罐液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的*磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180。，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
二氧化碳液位計詳細資料：
MY-UHZ二氧化碳儲罐液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的*磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180。，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
二氧化碳儲罐液位計的z顯著特點是液體介質與指示器隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻柱液位計可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
二氧化碳儲罐液位計性能特征：
1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
2、配上下限開關輸出，可實現遠距報警，限位控制。
3、配變送器可實現液位遠距報指示，檢測與控制。
二氧化碳儲罐液位計訂貨需知：
提供液位計的型號
測量范圍法蘭中心距
法蘭標準如無特殊要求均按DN20生產
輔助裝置(信號要求)--高低位報警或4-20MA輸出
二氧化碳儲罐液位計安裝必須垂直，以保證浮球組件在主體管內能上下運動自如，z好在容器與液位計之間裝截止閥，以便清洗和檢修液位計時切斷物料。液位計主體管周?chē)蝗菰S有導體接近.否則直接影響液位計正常工作。待液位計安裝完畢，打開底部排污法蘭，再將浮球組件重新安裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。根據介質情祝，可定期打開排污法蘭清洗主體管內沉淀物質。
二氧化碳儲罐液位計技術參數
● 測量范圍：300～15000mm
● 準確度： ±10mm，±16mm
● 翻柱直徑：10mm,16mm
● 工作壓力：≤2．5Mpa(2.5MPa以上可另行設汁)
防腐型≤0．6Mpa
● 介質密度：≥0．45g／cm3
● 介質密度差：≥0.15g／cm3(測量界位)
● 介質溫度：-20℃ +250℃(特殊要求可達450℃)
● 介質粘度：≤0.4Pa·S，對于粘度大的介質或溫度
低時易結品的介質，可根據用用戶要求選
用加熱型夾套式液位汁。
● 環境振動：頻率≤25Hz，振幅≤0．5mm
● 跟隨速度：≤0.08m/s
● 出廠連接法蘭尺寸：DN25，PNl.0(公制管)
● 連按法蘭：采用化工部1998年z新頒布的
HG20592～20635-97法蘭標準，若采
用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。
對于高壓型側裝式磁性液位計連接法蘭采用HG20595－用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明。
二氧化碳儲罐液位計是由本體、浮標、內襯、三通、翻板箱等部件組成，浮標、內襯采用特殊材料和特殊加工工藝制作，亦可采用I型的結構型式而根據不同介質采用特殊材料制作如鉬二鈦材料等，適用于各種強腐蝕劇毒介質容器、灌、塔等。
根據在容器安裝位置的不同，提供側裝和頂裝兩種形式。
根據工作介質不同，提供不銹鋼和 ABS 工程塑料兩種材質；其中 ABS 特別適用于酸、堿等腐蝕性介質。
二氧化碳儲罐液位計用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。
二氧化碳儲罐液位計的z顯著特點是液體介質與指示器隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻板液位計可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
二氧化碳儲罐液位計安裝示意圖：
● 如有特殊要求可在定貨時商
MY-UHZ型二氧化碳儲罐液位計結構特點
l 基本型 液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的*磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉 180 。 液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。
l 上下限開關輸出 利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現 ON-OFF 控制或報警。
l 電遠傳 在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成 0~10mA 或 4~20mA 的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。
型號規格：
| MY-UHZ | 結構特點 | 接液材質 | 測量范圍 (mm) |
適用介質條件 | 法蘭連接 | 重量 | |||||
| 溫度 (℃) |
壓力 (Mpa) |
密度 g/cm3 |
粘度 (Pa.s) |
DN | PN | 基本 重量 |
加長 基本 重量 |
||||
| C10 | 標準型 | 1Cr18Ni 9Ti0Cr18Ni9 (304) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.0 1.6 |
6 | 5 |
| C11 | 高壓型 | 300- 8000 |
-20 +150 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 2.5 4.0 |
6 | 6 | |
| C12 | 高溫型 高壓型 |
300- 8000 |
-20 +350 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 6.3 1.0 |
6 | 6 | |
| C13 | 低溫型號 (防霜型) |
300- 3500 |
>-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 2.5 |
6 | 7.5 | |
| C14 | 液氨、液 化石油氣 專用型 |
300- 15000 |
-20 +150 |
0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
| C15 | 耐腐型 | 00Cr17Ni14Mo2 (316L) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
| C16 | 防腐型（ PP外層玻 璃鋼） |
PP | 300- 5000 |
20 +100 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C17 | 防腐型（ PVC 外層 玻 璃鋼） |
U-PVC | 300- 5000 |
20 +60 |
0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C18 | 防腐型 | ABS | 300- 5000 |
-20 +120 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
| C19 | 防腐型（ 不銹鋼內 襯PP） |
PP | 300- 15000 |
-20 +100 |
0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
| C20 | 防腐型 | PE | 300- 5000 |
20 +40 |
0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
| C21 | 蒸氣夾套 加熱型 |
1Cr18Ni9Ti | 300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
| C22 | 高粘度 介質型 |
0Cr18Ni9 (304) |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
| C23 | 食品專 用型 |
1Cr18Ni9Ti | 300- 15000 |
-20 +150 |
0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
| MY-UHZ | 配套儀表及附件內容 | |||||||||||
| O | 盲板法蘭，不配排污閥 | |||||||||||
| L | 液位計底部配排污閥 | |||||||||||
| O | 無液位報警開關 | |||||||||||
| H | 高位報警開關AK-3型，有記憶功能，故障不排除，信號不消除 | |||||||||||
| L | 低位報警開關AK-4型，有記憶功能，故障不排除，信號不消除 | |||||||||||
| B | 高位、低位報警開關全配，有記憶功能AK-3型和AK-4型 | |||||||||||
| G | 高位報警開關，區域型報警AK-1型 |
附DF-1型轉換言放大器壹臺 |
||||||||||
| D | 低位報警開關，區域型報警AK-1型 | |||||||||||
| Q | 高位、低位報警開關全配，區域型報警AK-1型貳臺 | |||||||||||
| S | 高位和低位一體化型報警開關，區域型報警AK-2型 | |||||||||||
| O | 無液位控制開關 | |||||||||||
| H | 上限控制開關，單點干簧CK-1型 | |||||||||||
| L | 下限控制開關，單點干簧CK-1型 | |||||||||||
| B | 上限、下限控制開關全配，單點干簧CK-1型貳付 | |||||||||||
| W | 上限、下限控制開關一體化，雙點干簧CK-2型 | |||||||||||
| T | 上限控制開關，霍爾型傳感器CK-3型 | |||||||||||
| L | 下限控制開關，霍爾型傳感器CK-4型 | |||||||||||
| E | 上限、下限控制開關全配，霍爾型傳感器CK-3型貳付 | |||||||||||
| C | 上限、下限控制開關一體化，霍爾型傳感器CK-4型 | |||||||||||
| O | 無遠傳變送器裝置 | |||||||||||
| R | 配LB型捆綁式變送器，輸出二線制4-20mADC | |||||||||||
| S | 靜壓式遠傳變送器，（URS-100）輸出二線制4-20mADC | |||||||||||
| O | 普通防水型 | |||||||||||
| B | 本質安全型ibⅡCT4，可配齊納安全柵或IS4041-Ex隔離柵 | |||||||||||
| Bd | 隔爆型dⅡCT4 | |||||||||||
| O | 不配遠傳顯示儀表 | |||||||||||
| A | 數字、光柱顯示調節報警儀 XGTH-510（豎式） | |||||||||||
| B | 數字、光柱顯示調節報警儀 XGTA-810（橫式） | |||||||||||
| C | 數字顯示調節報警儀 XMTA-810（橫式） | |||||||||||
| E | 雙光柱液位顯示儀 XGH-202（豎式） | |||||||||||
| D | 智能型液位/容量（重量）顯示調節儀XMT-620（橫式） | |||||||||||
| -□□□□ | 測量范圍 | |||||||||||
| -□□ | 介質密度(g/cm3) | |||||||||||
| - | D | 開口常壓容器 | ||||||||||
| □ | 工作壓力(MPa) |
|||||||||||
