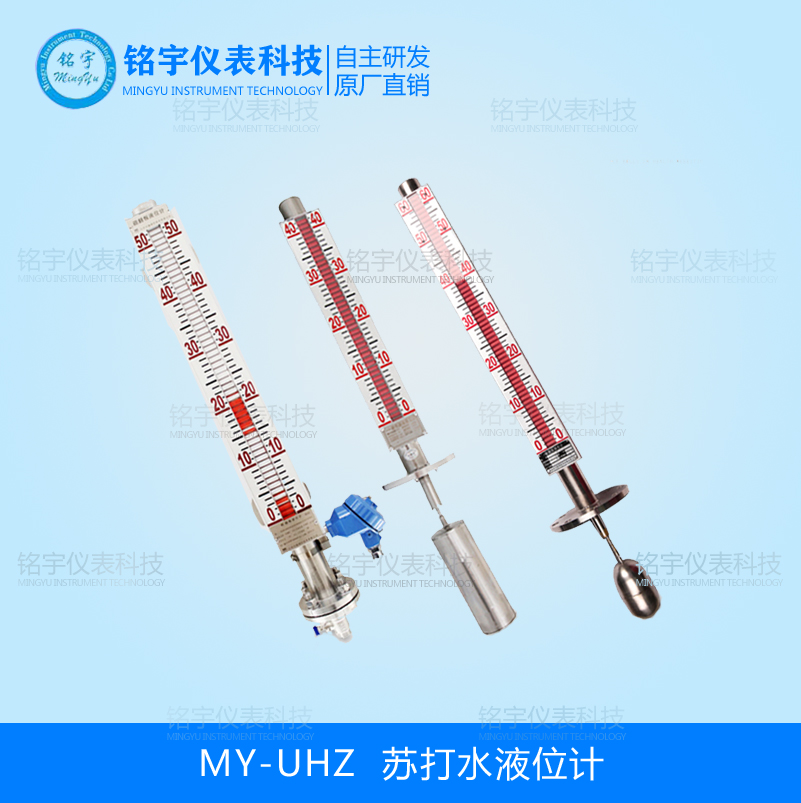

蘇打水液位計詳細資料：

MY-UHZ是公司引進吸收國外同類產品，并加以提高研制生產的產品。系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上、下限報警和控制，配上LB型液位變送器，可將液位、界位信號轉換成二線制4～20mADC標準信號，實現遠距離檢測、指示、記錄與控制。系列產品廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。

襯里選擇區別：

不銹鋼內襯防腐型磁翻板液位計采用不銹鋼本體內襯聚丙烯（PP）和聚四氟乙烯（PTFE）工藝，有很高的結構強度和耐腐蝕性，可適用于鹽酸等酸性液體、堿性液體和有機溶劑。但不適合濃縮硝酸、含氯溶劑、芳香劑、脂肪族等介質液體的測量。側裝式內襯防腐有不銹鋼主體內襯聚四氟乙烯（PTFE）和不銹鋼內襯聚丙烯（PP）兩種，適合腐蝕性介質的測量。
側裝式內襯型（PTFE）適用于腐蝕性介質且工作溫度又較高場合的液位測量，采用的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝，結構可靠，使用壽命長。是氫氟酸等強腐蝕性介質液位測量的選擇。

側裝式內襯型（PP）適用于鹽酸、稀硫酸等無機類腐蝕性液體的測量,由于采用進口高強度可與金屬接近,尤其是PPR 的保溫性,合該產品適用于室外水箱液位測量,遇冬季內部不會結冰.但不如襯PTFE型耐溫及耐壓性能好，溫度及壓力較低時選用此產品性價比較高。

二、特點：
1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
2、配上下限開關輸出，可實現遠距報警，限位控制。
3、配變送器可實現液位遠距報指示，檢測與控制。

三、安裝與維護
1、安裝必須垂直，以保證浮球組件在主體管內上下運動自如。
2、主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。
3、安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。

四、基本技術參數：

1、量程范圍：250mm以上；

2、介質密度：≥0.4g/cm3；

3、介質粘度： ≤；

4、工作溫度：PP-40~80℃，PTFE-40~150℃；
5、壓力等級：≤32MPa；
6、測量精度：L=500~1000mm≤1.5%FS，L＞1000mm≤1.0%FS；
7、安裝方式：側裝式、頂裝式；
8、防護等級：IP65；
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；
10、傳輸方式：4～20mA 或 開關量 ；
11、接液材質：PP、PTFE；

12、浮子材質：316L、PVC/UPVC/CPVC/PTFE/鈦等。

是顯示液位的，其中的紅白翻珠均勻排列于鋁制的卡槽中。當液位上升時，紅白翻珠內的磁鐵受到浮子內的磁鐵的影響，帶動翻珠由下而上逐一由白色翻紅色；同樣當液位下降時，翻珠由上而下逐一由紅色翻回白色，從而無需任何電源就可顯示出壓力容器內液位的變化。
變送器或報警開關是通過浮子磁鐵產生的磁場，采樣實際液位的變化，轉換成標準4~20mA電流輸出信號或繼電器輸出信號。
變送器主要由電阻、干簧管、變送模塊組成。當液位帶動浮子上下變化，浮子磁鐵產生的磁場就會引起均勻排列中相應位置干簧管的吸合，從而決定串聯電阻的回路阻值的大小，并通過變送模塊的轉換，輸出4~20mA電流信號。
報警開關主要由干簧管、磁鐵組成。當液位帶動浮子上下變化，浮子磁鐵產生的磁場就會引起相應位置干簧管的吸合或釋放，從而輸出繼電器信號。報警開關的磁鐵使輸出的繼電器信號具有保持功能。

●儀表特點
1.結構簡單，可直觀顯示液位高低。
2.可靠耐用，無需專門維護。
3. 顯示單元和報警開關的工作無需電源。
4.不受被測液體溫度高、易流動、易燃燒、有毒性等因素的影響。
5.可用于高溫、高壓的環境。
6.耐腐蝕性強，適用于大多數腐蝕性液體。
7.適用于大多數低密度液體。

●型號：UHZ(標準型)

●技術參數：
測量距離：0.3~10m
準確度：±10mm
翻柱直徑：10mm
工作壓力：1.6MPa(更高咨詢工廠)
高壓型≤4.0MPa（根據溫度變化確定）
UPVC≤1.0MPa
工作溫度：-20℃~150℃(更高咨詢工廠)
高溫型：≤350℃(根據壓力變化確定)
UPVC：-20℃～60℃
介質密度：≥0.45g/cm3
介質密度差：0.15g/m3（測量界面）
介質粘度：≤0.4PaS
環境振動：頻率≤25Hz，振幅≤0.5mm
跟隨速度：≤0.08m/s
腔體材質：304，316L（按用戶要求提供）
浮子材質：304，316L，鈦合金(可選)
標準連接：法蘭GB標準 DN25，PN0.6~2.5MPa
