鹽水液位計詳細資料：

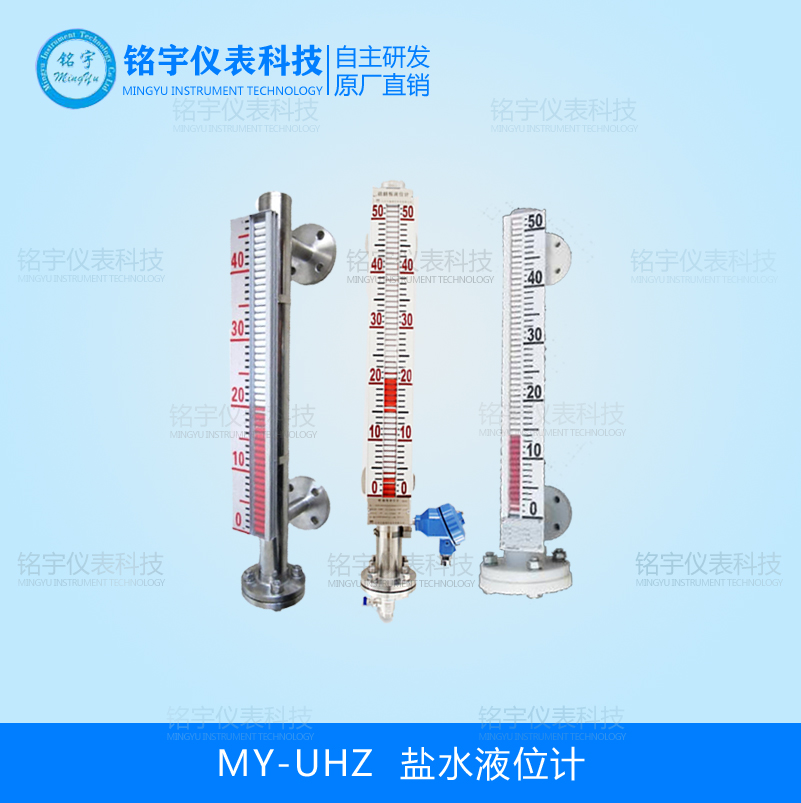

MY-UHZ鹽水液位計是磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。

鹽水液位計概述:
    MY-UHZ系列是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。
  配置上下限開關輸出可實現遠距離報警、限位控制。配置變送器，  可實現液位的遠距離指示、檢測與控制。根據在容器上的安裝位置不同，提供側裝和頂裝兩種方式。根據作介質的不同，提供不銹鋼利ABS工程塑料兩種材質；其中ABS特別適用于酸、堿等腐蝕性介質。
有如下結構特點：
1、基本型
液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的*磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上的簧片開關動作，實現開-關控制或報警。
3、電遠傳
在磁性浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。

鹽水液位計型號與說明：

鹽水液位計安裝要求：

1、如果您設計的過程連接法蘭且與我公司的型號不同，或者采用其它標準，我們可以按照您的要求供貨；

2、儀表的測量范圍為兩個連接法蘭的中心距（頂裝型除外），其中下連接法蘭的中心即為儀表指示的零點；

3、儀表的測量范圍為兩個連接法蘭的中心距（頂裝型除外），排污閥距離法蘭中心距的長度由適用介質的密度來確定

4、您應保證設備上連接法蘭的端面具有恰當?shù)钠矫娑?、垂直度、中心距，以保證我們的產品的安裝和使用；

5、浮子室（或者稱為主體管）內應保持清潔而不應有雜質，特別是鐵磁性物質。當介質不清潔時，應增加吸附或過濾裝置，以確保儀表正常工作。

●用途與適用范圍：

注：1、對于含有固體懸浮雜質、鐵磁性雜質的容器我公司可提供過濾裝置；

    2、帶有變送輸出電信號的液位計，其介質溫度不超過100℃或者需要做降溫處理。

用戶可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號 ，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M液出液設備進行控制。

一、襯里選擇區別：

不銹鋼內襯防腐型磁翻板液位計采用不銹鋼本體內襯聚丙烯（PP）和聚四氟乙烯（PTFE）工藝，有很高的結構強度和耐腐蝕性，可適用于鹽酸等酸性液體、堿性液體和有機溶劑。但不適合濃縮硝酸、含氯溶劑、芳香劑、脂肪族等介質液體的測量。側裝式內襯防腐有不銹鋼主體內襯聚四氟乙烯（PTFE）和不銹鋼內襯聚丙烯（PP）兩種，適合腐蝕性介質的測量。
側裝式內襯型（PTFE）適用于腐蝕性介質且工作溫度又較高場合的液位測量，采用的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝，結構可靠，使用壽命長。是氫氟酸等強腐蝕性介質液位測量的z佳選擇。

側裝式內襯型（PP）適用于鹽酸、稀硫酸等無機類腐蝕性液體的測量,由于采用進口高強度可與金屬接近,尤其是PPR 的保溫性,合該產品適用于室外水箱液位測量,遇冬季內部不會結冰.但不如襯PTFE型耐溫及耐壓性能好，溫度及壓力較低時選用此產品性價比較高。

特點：
1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
2、配上下限開關輸出，可實現遠距報警，限位控制。
3、配變送器可實現液位遠距報指示，檢測與控制。

安裝與維護
1、安裝必須垂直，以保證浮球組件在主體管內上下運動自如。
2、主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。
3、安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。

基本技術參數：

1、量程范圍：250mm以上；

2、介質密度：≥0.4g/cm3；

3、介質粘度： ≤；

4、工作溫度：PP-40~80℃，PTFE-40~150℃；
5、壓力等級：≤32MPa；
6、測量精度：L=500~1000mm≤1.5%FS，L＞1000mm≤1.0%FS；
7、安裝方式：側裝式、頂裝式；
8、防護等級：IP65；
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；
10、傳輸方式：4～20mA 或 開關量 ；
11、接液材質：PP、PTFE；

12、浮子材質：316L、PVC/UPVC/CPVC/PTFE/鈦等。

是顯示液位的，其中的紅白翻珠均勻排列于鋁制的卡槽中。當液位上升時，紅白翻珠內的磁鐵受到浮子內的磁鐵的影響，帶動翻珠由下而上逐一由白色翻紅色；同樣當液位下降時，翻珠由上而下逐一由紅色翻回白色，從而無需任何電源就可顯示出壓力容器內液位的變化。
變送器或報警開關是通過浮子磁鐵產生的磁場，采樣實際液位的變化，轉換成標準4~20mA電流輸出信號或繼電器輸出信號。
變送器主要由電阻、干簧管、變送模塊組成。當液位帶動浮子上下變化，浮子磁鐵產生的磁場就會引起均勻排列中相應位置干簧管的吸合，從而決定串聯電阻的回路阻值的大小，并通過變送模塊的轉換，輸出4~20mA電流信號。
報警開關主要由干簧管、磁鐵組成。當液位帶動浮子上下變化，浮子磁鐵產生的磁場就會引起相應位置干簧管的吸合或釋放，從而輸出繼電器信號。報警開關的磁鐵使輸出的繼電器信號具有保持功能。

儀表特點

1.結構簡單，可直觀顯示液位高低。
2.可靠耐用，無需專門維護。
3. 顯示單元和報警開關的工作無需電源。
4.不受被測液體溫度高、易流動、易燃燒、有毒性等因素的影響。
5.可用于高溫、高壓的環境。
6.耐腐蝕性強，適用于大多數腐蝕性液體。
7.適用于大多數低密度液體。

技術參數：
測量距離：0.3~10m
準確度：±10mm
翻柱直徑：10mm
工作壓力：1.6MPa(更高咨詢工廠)
高壓型≤4.0MPa（根據溫度變化確定）
UPVC≤1.0MPa
工作溫度：-20℃~150℃(更高咨詢工廠)
高溫型：≤350℃(根據壓力變化確定)
UPVC：-20℃～60℃
介質密度：≥0.45g/cm3
介質密度差：0.15g/m3（測量界面）
介質粘度：≤0.4PaS
環境振動：頻率≤25Hz，振幅≤0.5mm
跟隨速度：≤0.08m/s
腔體材質：304，316L（按用戶要求提供）
浮子材質：304，316L，鈦合金(可選)
標準連接：法蘭GB標準 DN25，PN0.6~2.5MPa
